ZHCUBP7 November 2023 BQ27Z558
3.3.1 啟動程序
- 從桌面運行 bqStudio。該窗口由頂部的工具面板和其他子窗口組成，這些子窗口可以隱藏、停靠在不同位置或允許作為單獨的窗口浮動。
- 當 bqStudio 首次啟動 Gauge Dashboard 窗口時，將會在主窗口中看到“Registers”窗口和 Data Memory 窗口。點擊主窗口頂部工具面板中的相應圖標可以將 Registers、Data Memory、Commands 及其他窗口添加到主窗口中。
- 數據最初會出現在 Gauge Dashboard、Registers 和 Data Memory 部分。
- 點擊 Refresh（單次掃描）或 Scan（連續掃描）按鈕可更新 Registers 和 Data Memory 窗口中的數據。當 Scan 復選框突出顯示為綠色時，連續掃描處于啟用狀態；當 Scan 復選框未突出顯示時，連續掃描處于禁用狀態?？梢允褂?Scan 按鈕旁邊的秒表 圖標設置連續掃描間隔。點擊秒表 圖標時，會顯示一個下拉菜單，可以選擇所需的掃描間隔。掃描間隔值顯示在秒表 圖標旁邊。

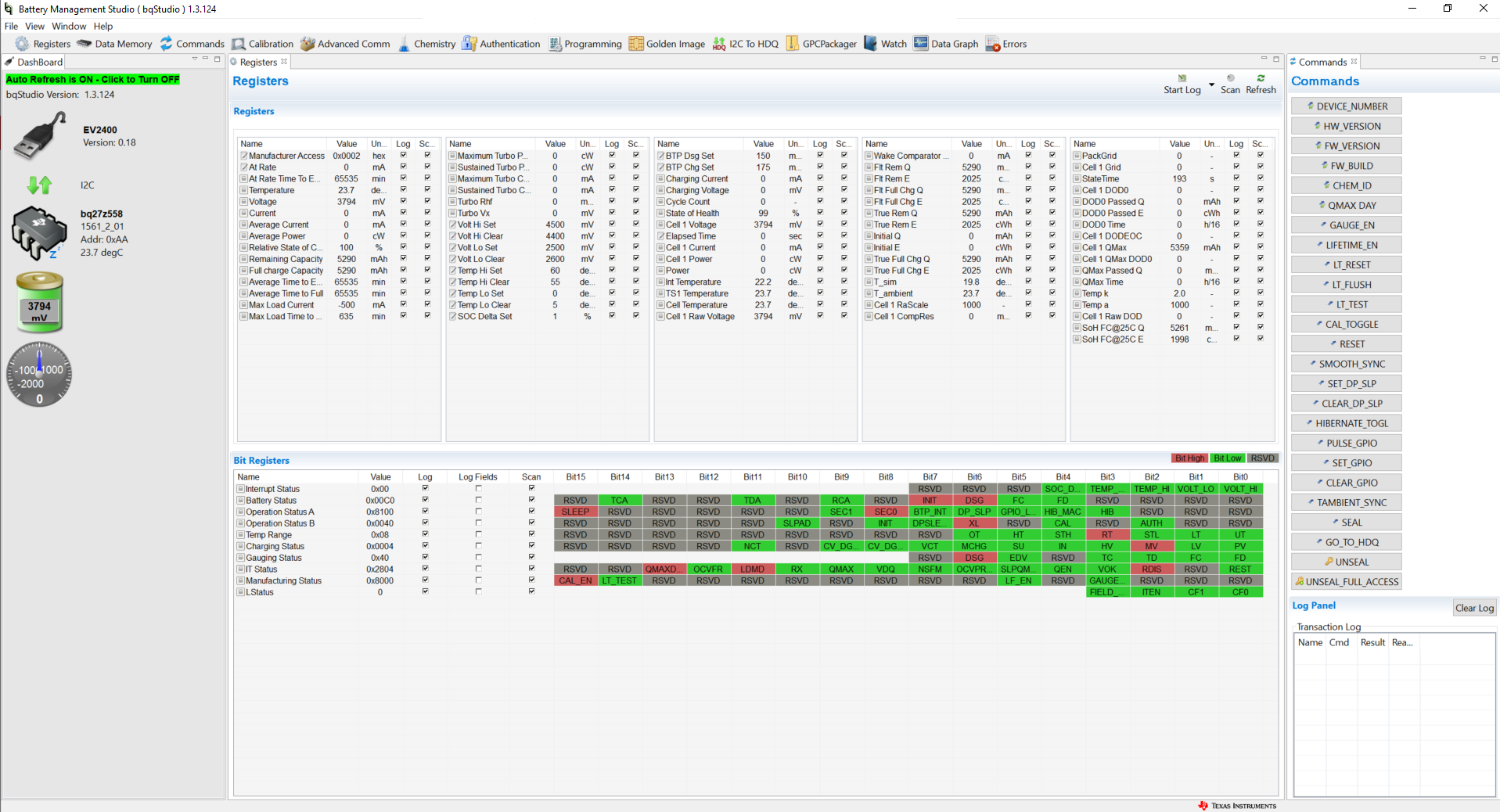

圖 4-1 展示了 bqStudio 主窗口?？梢栽诩拇嫫鞔翱诘撞坎榭雌渌麡?biāo)志和控制狀態數據。
圖 3-1 寄存器屏幕
