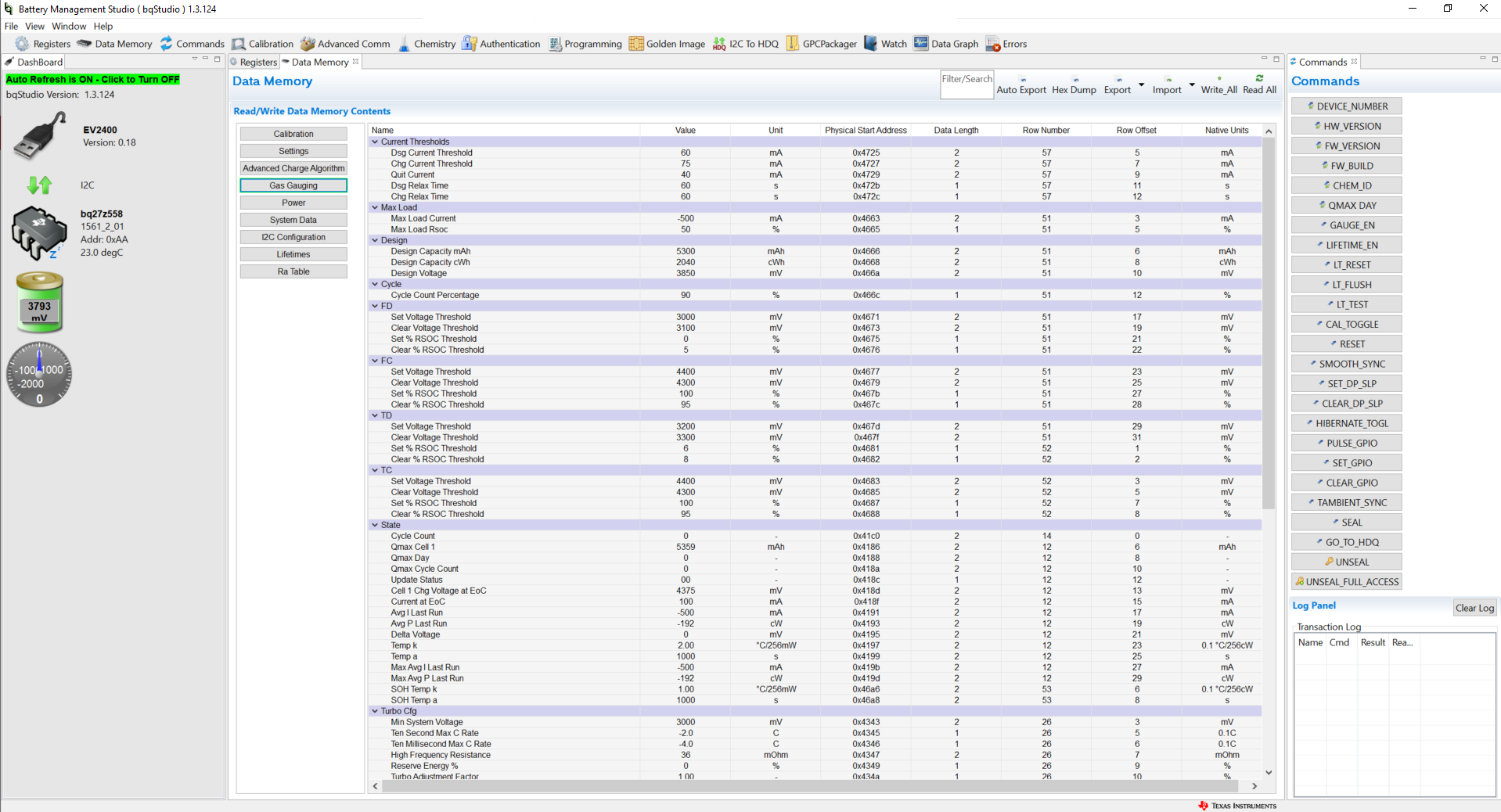

電量計的數據存儲器在 bqStudio 的 Data Memory 窗口中配置。此窗口如下面的圖 2-10 所示。

圖 2-10 bqStudio 中的 Data Memory 視圖

在此屏幕中將僅使用數據存儲器窗口的 [Advanced Charging Algorithm] 和 [Gas Gauging] 部分進行必要的數據存儲器配置。使用 Filter/Search 框查找特定參數。使用 Write All 按鈕將此屏幕上已更改的數據存儲器參數寫入電量計。使用 Read All 按鈕從電量計中讀取當前數據存儲器配置，并驗證寫入是否成功。確保每個值都以正確的單位進行編程，如每個數據存儲器參數的第三列所示。

編程的數據存儲器值包含以下各項：

• [Advanced Charging Algorithm][Termination Config][Charge Term Taper Current]：該值設置為略高于 C/10 和 C/100 之間的實際收尾電流。該值還高于 [Chg Current Threshold] 值。
• [Gas Gauging][Design][Design Voltage]：該值可以在電池?cái)?shù)據表中找到，稱為標稱或平均電壓。
• [Gas Gauging][Design][Design Capacity mAh]：該值可以在電池?cái)?shù)據表中找到，稱為電池容量，通常表示為 C。
• [Gas Gauging][Design][Design Capacity cWh]：該值是電池容量，單位為厘瓦時。該值位于電池?cái)?shù)據表中。也可以通過將容量（以 mAh 為單位）乘以端子電壓（以 V 為單位），然后除以 10 得出該值。
• [Gas Gauging][IT Cfg][Term Voltage]：該值可在電池?cái)?shù)據表中找到，稱為端子電壓。這是電量計充電到的最低電壓。
• [Gas Gauging][Current Thresholds][Dsg Current Threshold]：電量計在該電流值下確認電池正在放電。應將該值設置為低于 C/10 的正數。電量計會將其解釋為負。
• [Gas Gauging][Current Thresholds][Chg Current Threshold]：電量計在該電流值下確認電池正在充電。應將該值設置為低于 C/10 以及低于 Charge Term Taper Current。
• [Gas Gauging][Current Thresholds][Quit Current]：該值是電量計進入靜置模式且小于 C/20 以及低于 [Dsg Current Threshold] 和 [Chg Current Threshold] 的值。

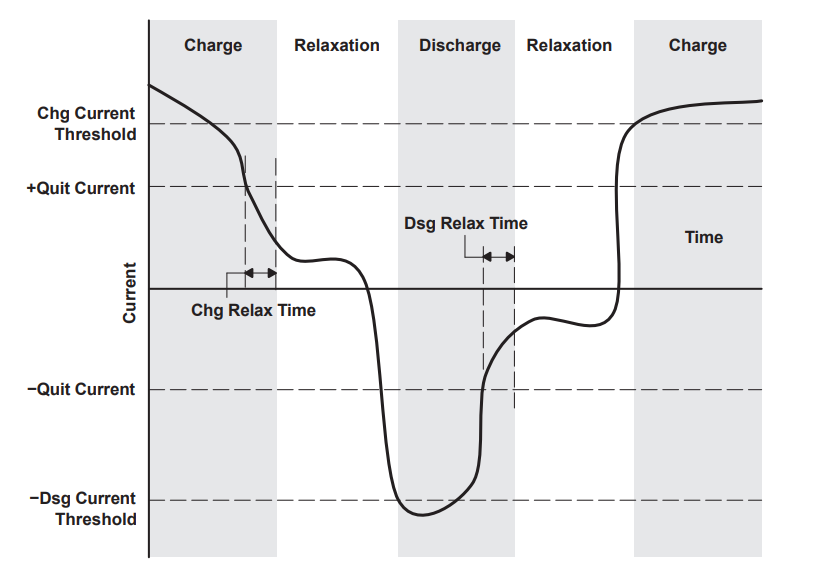

圖 2-11 顯示了學習周期中相對于數據存儲器電流參數集的電流直觀表示。

圖 2-11 學習周期電流圖
