ZHCUBP7 November 2023 BQ27Z558
3.4.2 標準數據命令
標準命令是智能電池規范 (SBS) 行業標準中的常用命令，該標準定義了智能電池接口。標準命令使用命令代碼對來關聯與每條命令相關的寄存器。讀取和寫入命令尋址到命令代碼的 LSB。
示例：讀取相對充電狀態。
- 執行讀取操作：
- I2C 地址（十六進制）= AA
- 起始寄存器（十六進制）= 2C
- 要讀取的字節數（十進制）= 2
- 在 Transaction Log 中查看結果：
- “Data”窗口顯示電池 SOC 的十六進制值。

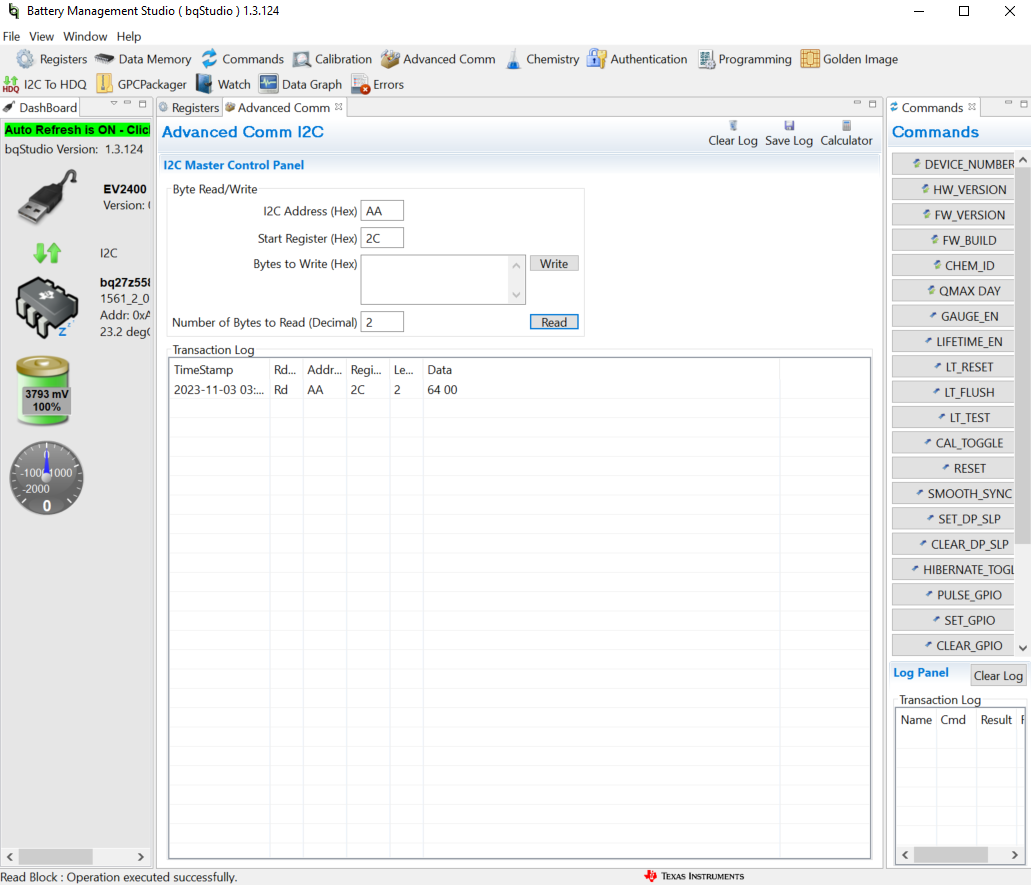

圖 4-3 顯示了 Transaction Log 子窗口“Data”列中的 0x64 00。該值為 100（十進制），與左側 DashBoard 窗口中顯示的 SOC% 相對應。
圖 3-3 標準數據命令示例
