ZHCUB47 june 2023 BQ24072 , LMR36520 , TLV62568 , TPS2116
2.2.2 電子保險絲保護
TIDA-010932 參考設計利用 TPS26400 電子保險絲在發生過壓或過流事件時保護 IC。負載、電源和器件保護具有許多可調特性，包括過流、輸出壓擺率和過壓、欠壓閾值。TPS26400 內部可靠的保護控制塊以及高電壓等級有助于簡化針對保護的系統設計。圖 2-4 顯示了本參考設計中 TPS26400 的實施方式。

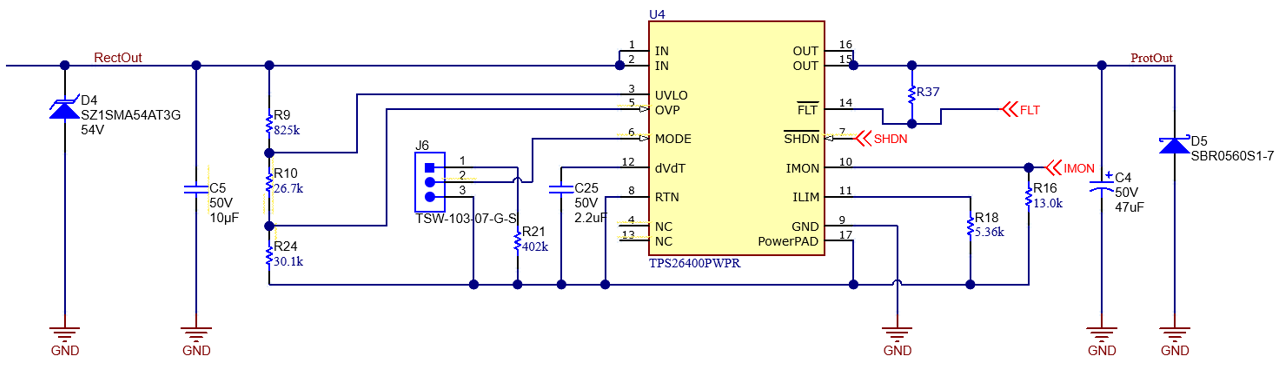

圖 2-4 TPS2660 電子保險絲實施方式要對電路板的電流限制閾值進行編程，請使用方程式 2 計算所需的電阻。
使用 2A 作為電流限值，計算出 6kΩ 的電阻。四舍五入到最接近的 1% 電阻值會得到 5.36kΩ 的電阻。
對于 UVLO 和 OVLO 設定點，使用方程式 3 和方程式 4 計算所需的電阻值。為最大限度地減少從電源汲取的輸入電流 {I(R9,10,24) = V(IN)/(R9 + R10 + R24)}，對 R9、R10 和 R24 使用更高阻值的電阻。但是，由于連接到電阻串的外部有源元件產生的漏電流會增加這些計算的誤差，因此，選擇的電阻串電流 I(R9,10,24) 必須比 UVLO 和 OVP 引腳的漏電流大 20 倍。
從器件電氣規格來看，V(OVPR) = 1.19V 且 V(UVLOR) = 1.19V。從設計要求來看，V(OV) 為 36V 且 V(UV) 為 10V。要求解方程，首先選擇 R24 = 30.1kΩ，并使用方程式 3 求解 (R9 + R10) = 880.5kΩ。使用方程式 4 和 (R9 + R10) 值得到 R10 = 80kΩ，最后得到 R9 = 825kΩ。選擇最接近的標準 1% 電阻值：R9 = 825k?，R10 = 80k?，且 R24 = 30.1k?.
J6 提供了根據設計人員的需要更改電子保險絲模式的選項。該模式可根據模式引腳是連接到 RTN、連接到 402kΩ 電阻再到 RTN、還是保持開路，分別從具有自動重試的電流限制、帶鎖存的電流限制和具有自動重試功能的斷路器切換。
