ZHCUB47 june 2023 BQ24072 , LMR36520 , TLV62568 , TPS2116
3.3.8 LMR36520（LMOut 電源軌）
與 CCM 相比，在 DCM 下運行時，LMR36520 會產生較大的紋波。無論使用何種模式，LMR36520 在整個負載范圍內產生的輸出紋波小于 1%。開關節點上出現抖動（如圖 3-41 中所示）是正常的，因為調整后的 24VAC 電壓會呈現出導致 LMR36520 不斷進行調整的顯著紋波。調整后的 24VAC 電壓呈現出的紋波量隨著負載電流的增加而增大，從而增加了 LMR36520 開關節點的抖動。

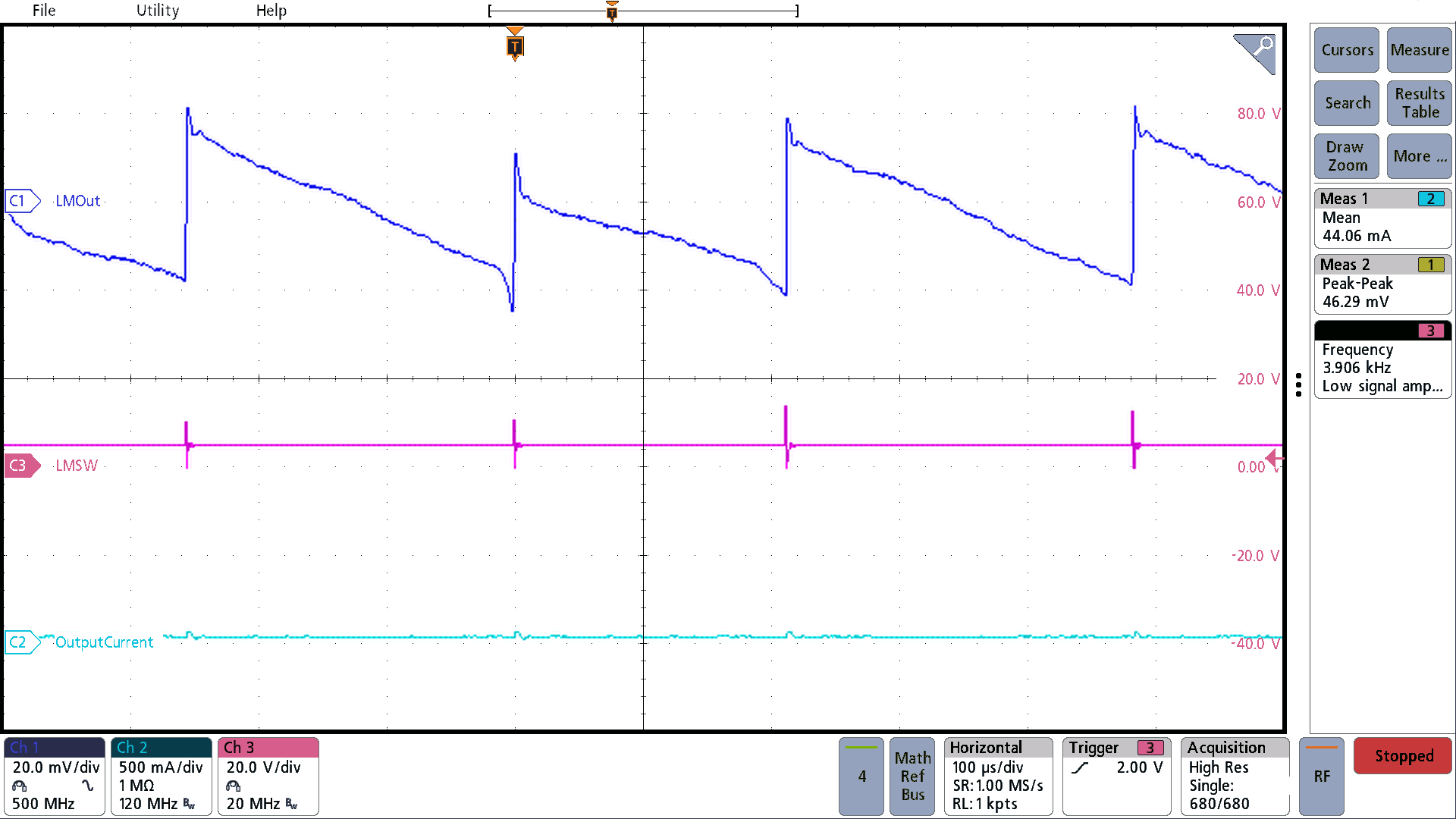

圖 3-41 LMROut 紋波（空載）
圖 3-42 LMROut 紋波（150mA 負載）

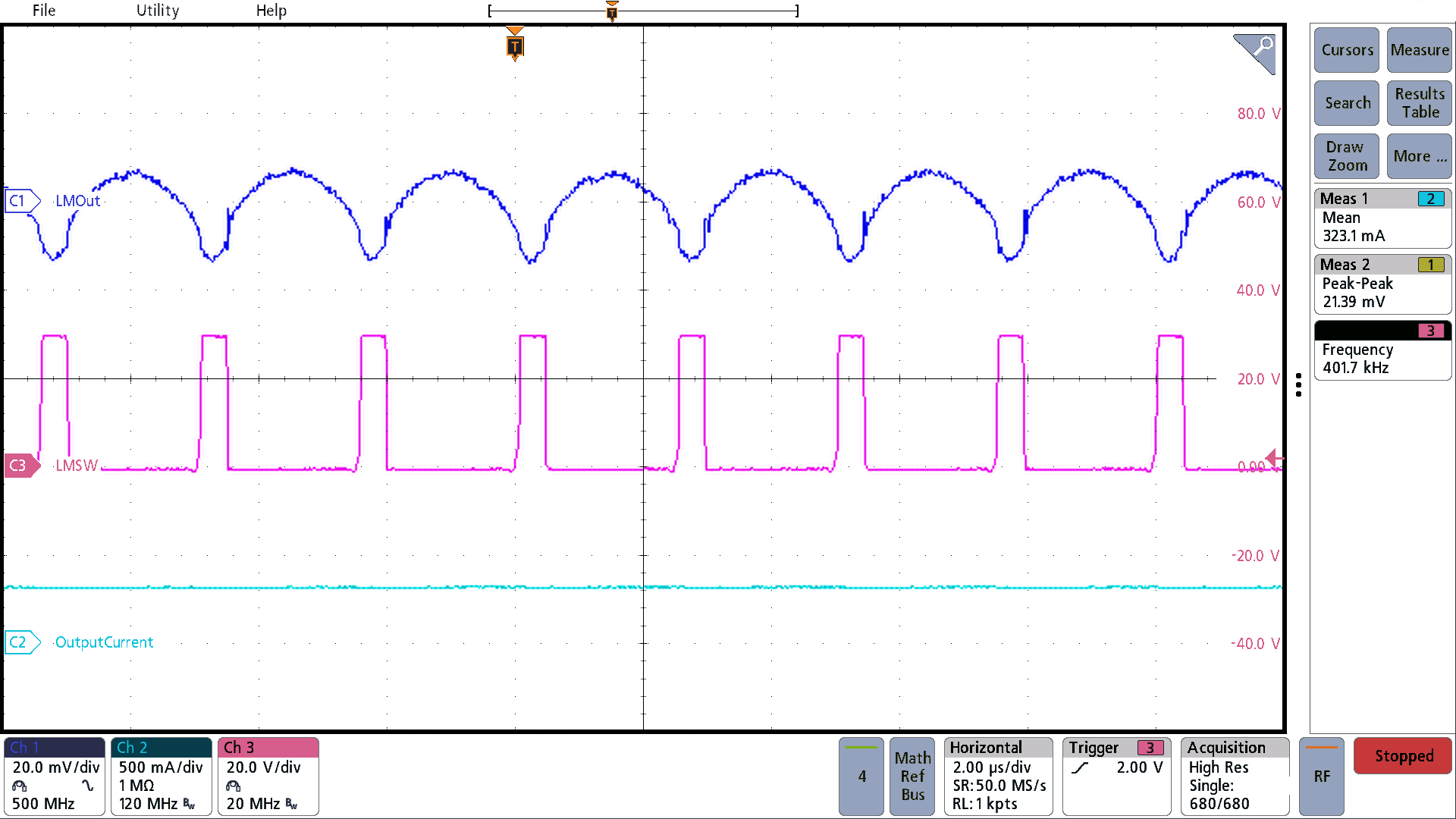

圖 3-43 LMROut 紋波（300mA 負載）

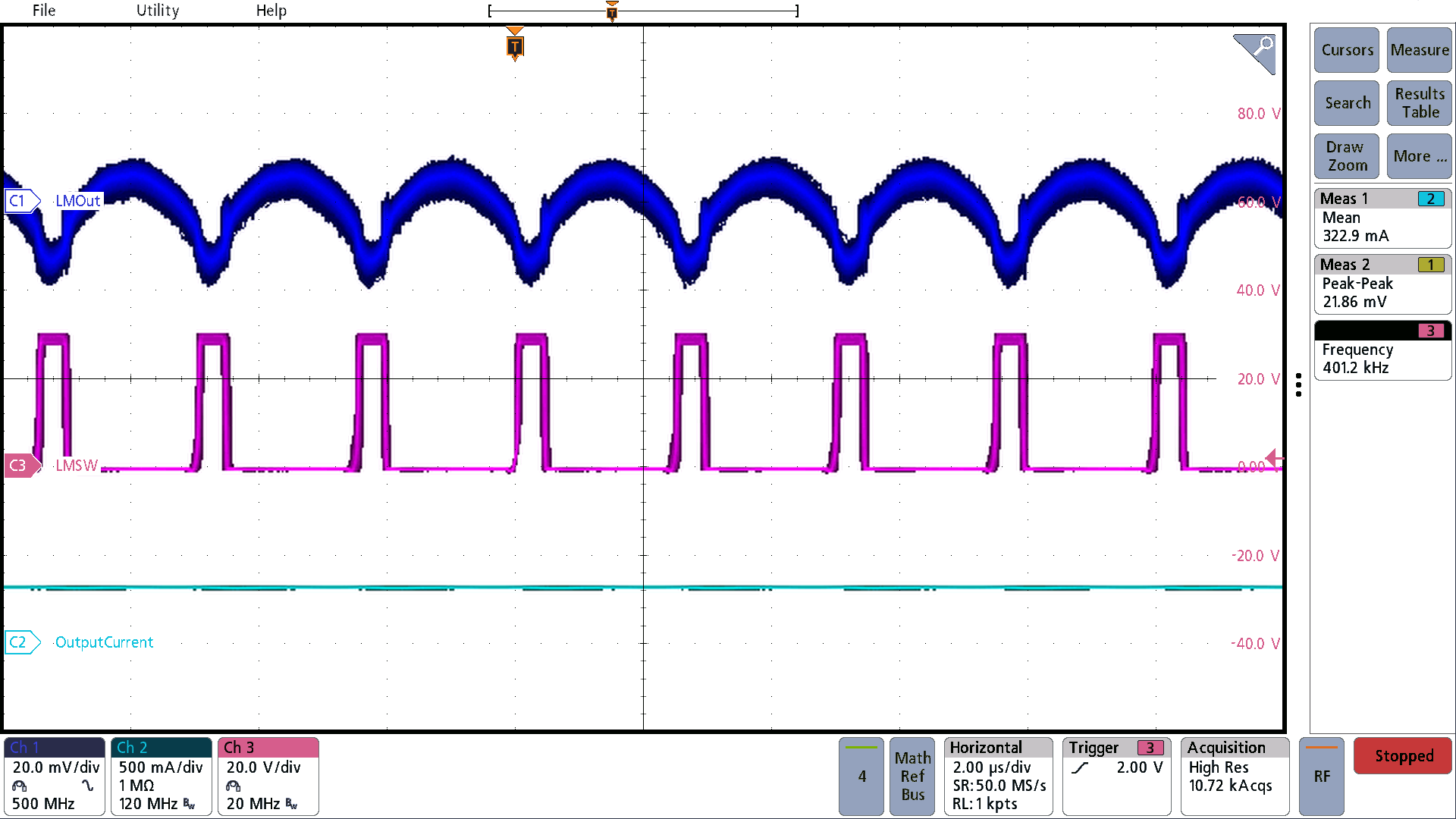

圖 3-44 LMROut 紋波持續（300mA 負載）
圖 3-45 LMROut 紋波（490mA 負載）

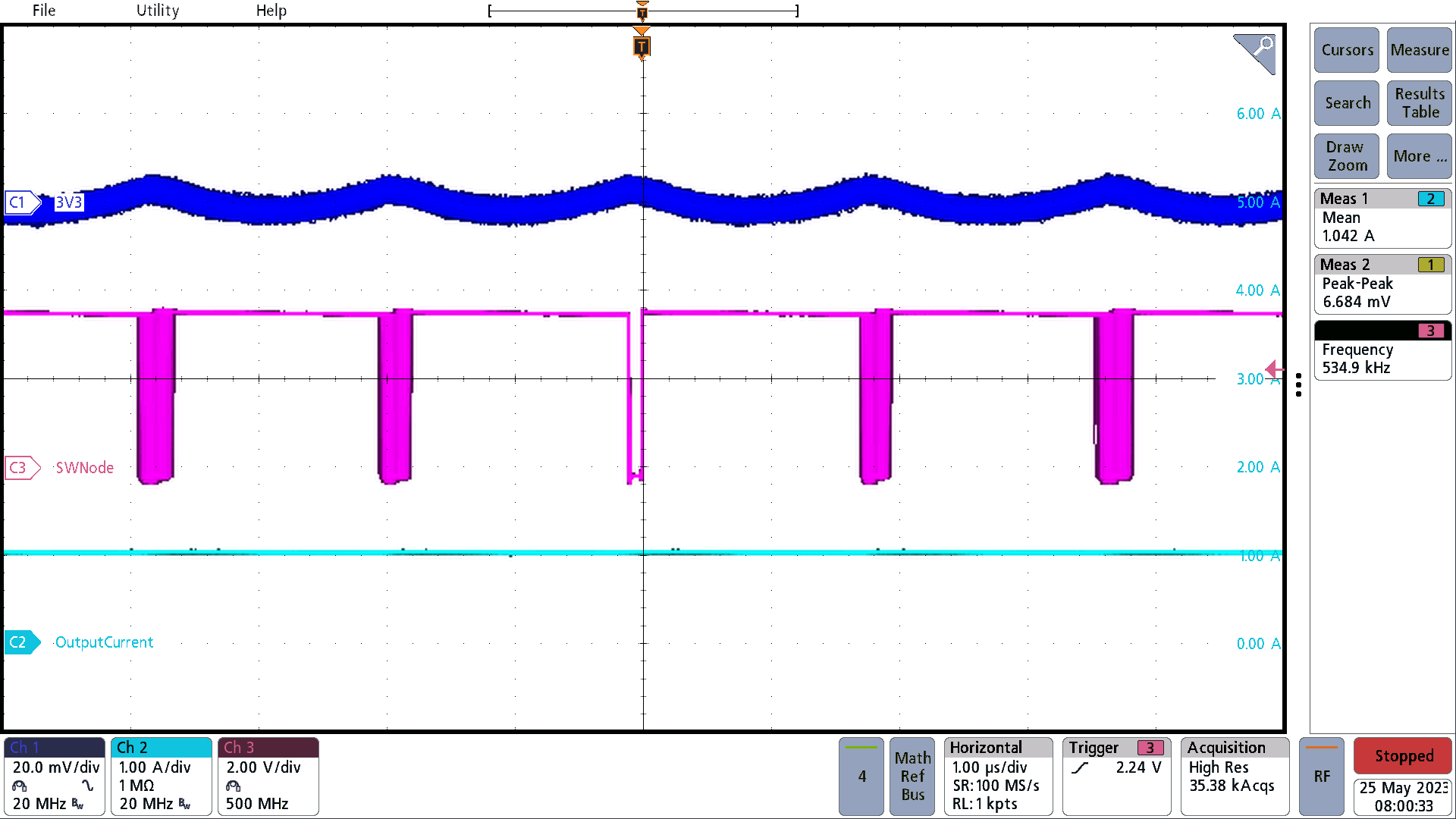

圖 3-46 需要標題
