2.2.8 背光 LED 驅動器

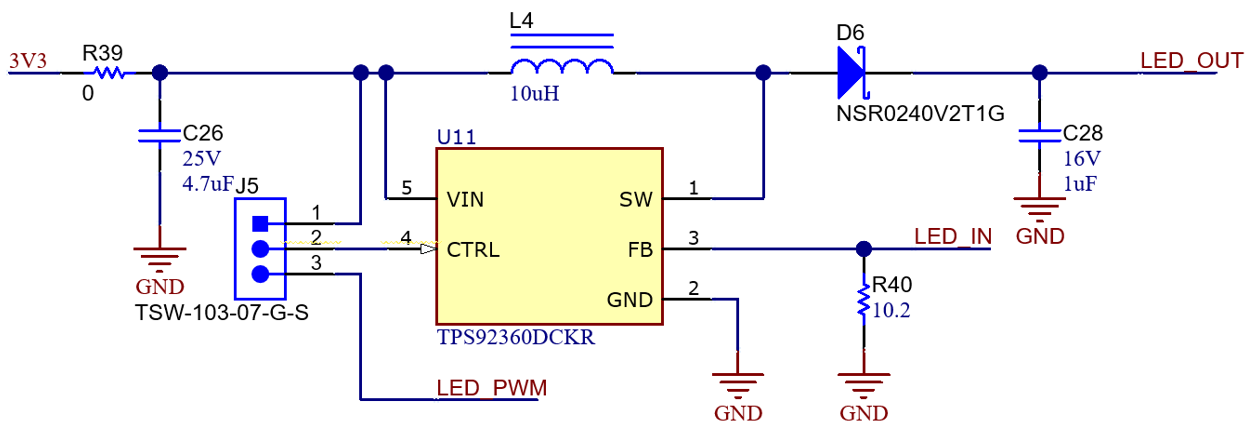

TIDA-010932 還具有背光 LED 驅動器 (圖 2-12)，可用于驅動恒溫器等顯示屏上的背光 LED。如果不需要，可以通過移除 R39 來禁用此器件。
圖 2-12 TIDA-010932 串式 LED 驅動器電路對于電感器的選擇，有三個重要的電感器規格：電感值、直流電阻和飽和電流。僅考慮電感值是不夠的。電感器值決定了電感器紋波電流。選擇一個能夠在不飽和的情況下處理所需峰值電流的電感器。按照方程式 23 和方程式 24 計算電感器的峰值電流。如需計算最壞情況下的電流，請使用應用的最小輸入電壓、最大輸出電壓和最大負載電流。在升壓穩壓器中，輸入直流電流的計算公式方程式 22 如下：
方程式 22.
其中
- VOUT = 升壓輸出電壓
- IOUT = 升壓輸出電流
- VIN = 升壓輸入電壓
- η = 電源轉換效率
電感器電流峰峰值紋波的計算公式方程式 23 如下。
方程式 23.
其中
- ΔIL(PP) = 電感器峰峰值紋波
- L = 電感器值
- FS = 升壓開關頻率
- VOUT = 升壓輸出電壓
- VIN = 升壓輸入電壓
因此，電感器的峰值電流 IL(P) 的計算公式方程式 24 如下。
方程式 24.
對于輸出電容器的選擇，電壓紋波與電容器電容和等效串聯電阻 (ESR) 有關。由 ESR 引起的紋波的附加部分使用以下公式計算：Vripple_ESR = IOUT × RESR。由于 ESR 較低，對于陶瓷電容器，Vripple_ESR 可以忽略不計，建議典型應用使用 1μF 至 4.7μF 電容器，在本設計中，選擇 1μF 輸出電容器。
