ZHCUB47 june 2023 BQ24072 , LMR36520 , TLV62568 , TPS2116

2.2.3.1 LMR36520 電壓軌

LMR36520 器件是用于此設計的最佳選擇。該器件具有非常寬的輸入電壓范圍（4.2V 至 65V），并且具有 2A 的負載能力。LMR36520 還具有低空載靜態電流和高輕負載效率。

LMR36520 可用于將整流后的 24VAC 電源轉換為 5V 直流電源，并用作 TIDA-010932 中的主要電源。

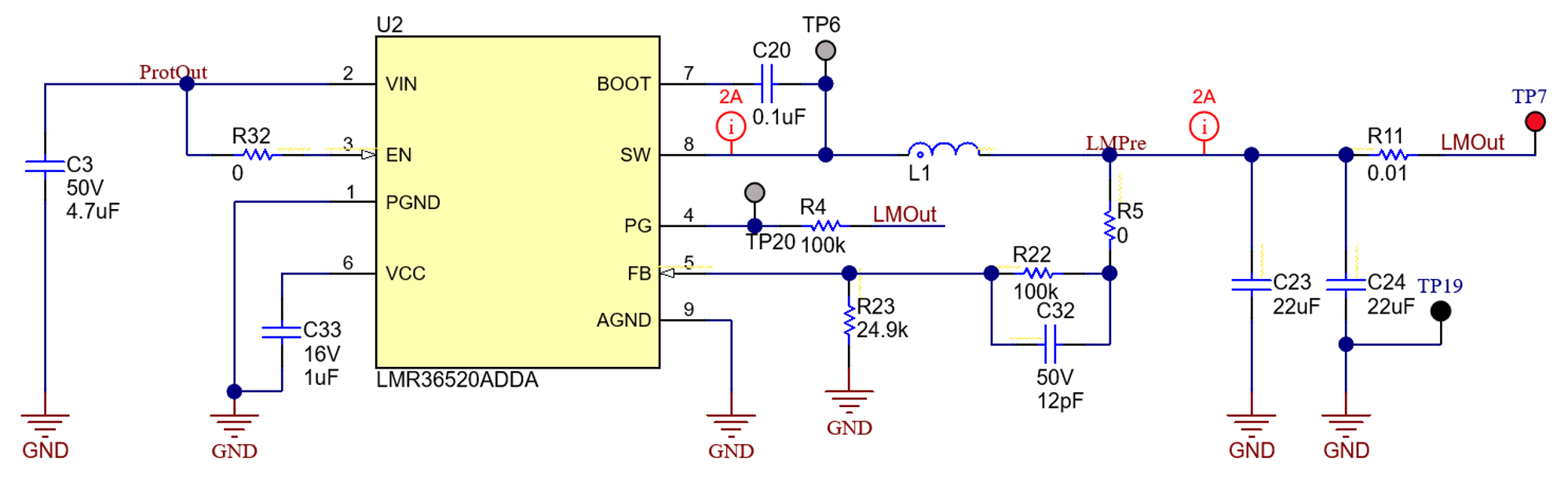

圖 2-5 LMR36520 實施

LMR36520 的輸出電壓通過一個電阻分壓器網絡從外部調節。建議的輸出電壓范圍可在數據表的建議運行條件 中找到。分壓器網絡由 R_FBT 和 R_FBB 組成，并閉合輸出電壓與轉換器之間的環路。轉換器通過保持 FB 引腳上的電壓與內部基準電壓 V_REF 相等來調節輸出電壓。分壓器的電阻是噪聲拾取過多和輸出負載過大之間的折衷。較小的電阻值會降低噪聲靈敏度，但也會降低輕負載效率。R_FBT 的建議值為 100kΩ，最大值為 1MΩ。如果為 R_FBT 選擇了 1MΩ，那么必須在此電阻器上使用前饋電容器來提供足夠的環路相位裕度。

方程式 19.

R_{F B B} = \frac{R_{F B T}}{[\frac{V_{O u t}}{V_{R e f}} - 1]} = \frac{100 k Ω}{[\frac{5 V}{1 V} - 1]} = 25 k Ω

對于此設計，R_FBB = 25kΩ 且 R_FBT = 100kΩ。

電感值和飽和電流是選擇電感器的參數。電感值基于理想的紋波電流峰峰值得出，通常選擇為最大輸出電流的 20% 至 40% 范圍。經驗表明，電感紋波電流的理想值是最大負載電流的 30%。請注意，當為最大負載遠小于器件可用最大值的應用選擇紋波電流時，使用最大器件電流。方程式 6 可用于確定電感值。常數 K 是電感器電流紋波的百分比。該設計使用 K = 0.37，輸入電壓為 42V，可計算出 L ? 15μH 的電感。

方程式 6.

L = \frac{(V_{I N} - V_{O U T})}{f_{S W} \times K \times I_{O U T m a x}} x \frac{V_{O U T}}{V_{I N}} = \frac{(42 V - 5 V)}{400 k H z \times 0.37 \times 2 A)} \times \frac{5 V}{42 V} = 15 μ H

采用鐵氧體磁芯材料的電感器具有非常硬的飽和特性，但通常比鐵粉磁芯具有更低的磁芯損耗。鐵粉磁芯具有軟飽和，允許在一定程度上放寬電感器的額定電流。但在高于大約 1MHz 的頻率下，鐵粉磁芯具有更多的內芯損耗。在任何情況下，電感器飽和電流必須不小于器件的低側電流限制 I_LIMIT。為了避免次諧波振蕩，電感值不得小于方程式 7 中給出的值：

方程式 7.

L_{M I N} \geq M \times \frac{V_{O U T}}{f_{S W}} = 0.42 \times \frac{5 V}{400 k H z} = 5.25 μ H

其中

L_MIN = 最小電感 (H)
M = 0.42
f_SW = 開關頻率 (Hz)

輸出電容器的值及各自的 ESR 決定了輸出電壓紋波和負載瞬態性能。輸出電容器組通常受限于負載瞬態要求，而不是輸出電壓紋波。方程式 8 可用于估算總輸出電容的下限值和 ESR 的上限值，這些值是滿足規定的負載瞬態所需的。

方程式 8.

C_{O U T} \geq \frac{{? I}_{O U T}}{f_{S W} \times {? V}_{O U T} \times K} \times [(1 - D) \times (1 + K) + \frac{K^{2}}{12} \times (2 - D)]

方程式 9.

E S R \leq \frac{(2 + K) x {? V}_{O U T}}{2 \times [1 + K + \frac{K^{2}}{12} \times (1 + \frac{1}{(1 - D)})]}

方程式 10.

D = \frac{V_{O U T}}{V_{I N}}

其中

ΔV_OUT = 輸出電壓瞬態
ΔI_OUT = 輸出電流瞬態
K = 電感器選擇的紋波系數

計算輸出電容和 ESR 后，使用方程式 11 檢查輸出電壓紋波。

方程式 11.

V_{r} ? {? I}_{L} \times \sqrt{{E S R}^{2} + \frac{1}{{(8 \times f_{S W} \times C_{O U T})}^{2}}}

除了提供紋波電流并將開關噪聲與其他電路隔離，陶瓷輸入電容器還為穩壓器提供低阻抗源。LMR36520 的輸入端要求最小陶瓷電容為 4.7μF。必須至少為應用所需的最大輸入電壓設置該額定值；該值最好為最大輸入電壓的兩倍?？梢栽龃笤撾娙菀詭椭档洼斎腚妷杭y波，并在負載瞬態期間保持輸入電壓。大多數輸入開關電流流經陶瓷輸入電容器。該電流的近似均方根值可根據方程式 12 進行計算，且必須根據制造商的最大額定值進行檢查。

方程式 12.

I_{R M S} ? \frac{I_{O U T}}{2}

在某些情況下，可在 R_FBT 上使用前饋電容器，以改善負載瞬態響應或改善環路相位裕度。當使用的 R_FBT 值大于 100kΩ 值時尤其如此。較大的 R_FBT 值與 FB 引腳上的寄生電容相結合會產生一個小信號極點，從而干擾環路穩定性。A C_FF 有助于減輕這種影響。使用方程式 13 估算 C_{FF 的值}。

方程式 13.

C_{F F} < \frac{V_{O U T} \times C_{O U T}}{120 x R_{F B T} \times \sqrt{\frac{V_{R E F}}{V_{O U T}}}}
