ZHCUAA7B March 2021 – August 2022 MCT8316Z
4.4 LED 指示燈
MCT8316ZTEVM 有 5 個狀態 LED，提供電源的狀態和評估模塊的功能。默認情況下，當電路板通電且程序已刷入微控制器時，VM LED 和 3.3V 降壓 LED 點亮。表 4-1 顯示 LED 的說明，包括加電過程中點亮的說明加粗顯示，圖 4-5 顯示 LED 的位置。
表 4-1 MCT8316ZTEVM LED 說明（上電后默認加粗）
| 標識符 | 名稱 | 顏色 | 說明 |
|---|---|---|---|
D1 | 3.3V | 綠色 | 內部降壓穩壓器輸出 3.3V |
D2 | nFAULT | 紅色 | 當 MCT8316Z 發生故障時亮起 |
D3 | VM | 綠色 | 電機電源供應給電路板 |
D5 | MSP_LED0 | 紅色 | 用于 UART 或調試 |
D6 | MSP_LED1 | 紅色 | 用于 UART 或調試 |

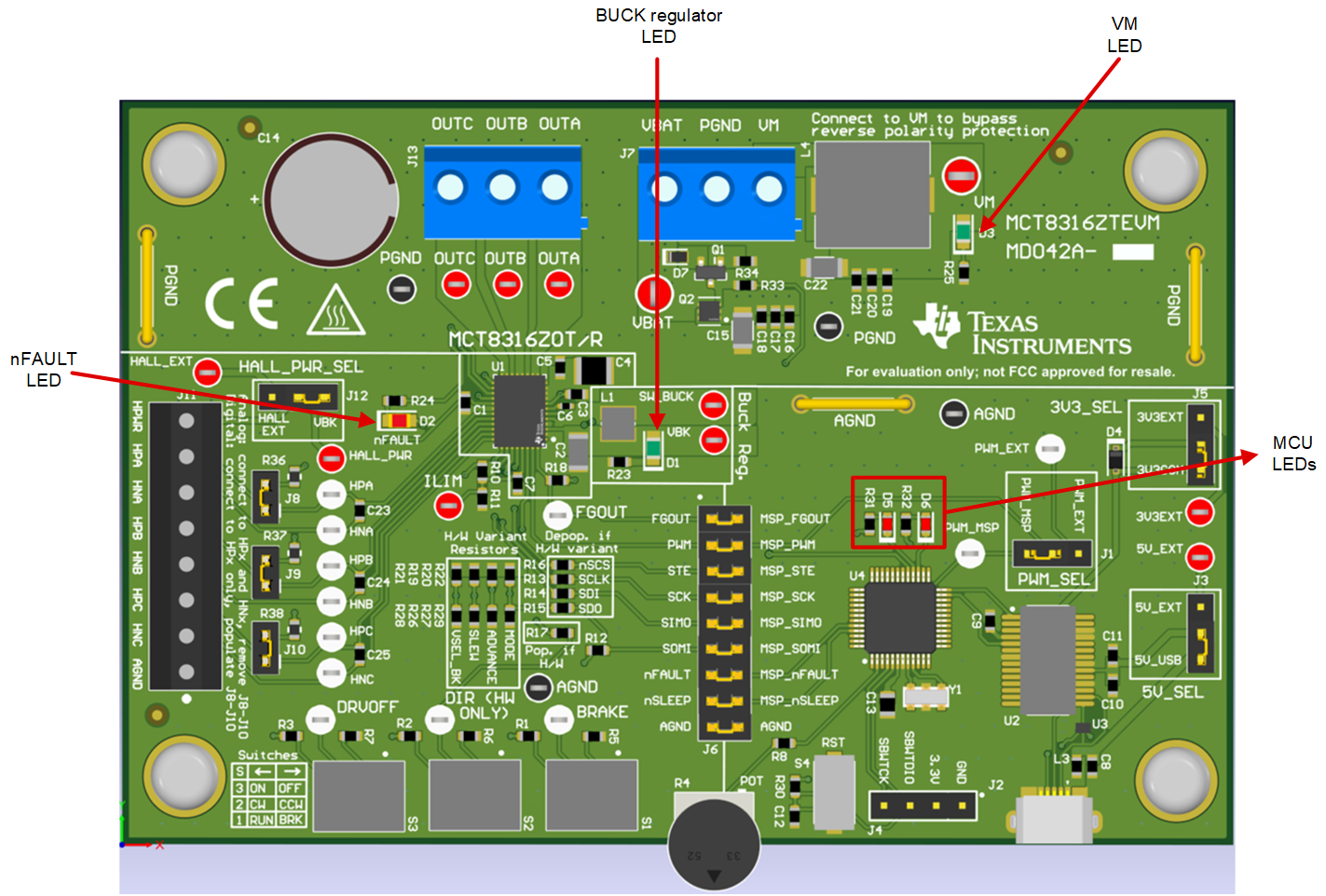

圖 4-5 MCT8316ZTEVM LED
