ZHCUAA7B March 2021 – August 2022 MCT8316Z
2 引言
MCT8316Z 是一款 4.5V 至 35V、8A 峰值集成式三相柵極驅動器 IC，采用帶傳感器梯形控制，適用于電機驅動應用。它提供三個集成半橋和有傳感器梯形算法，能夠直接驅動三相無刷直流電機。硬件接口型號 (MCT8316ZT) 集成了可調節降壓穩壓器、保護特性和靈活的參數設置，例如壓擺率控制和降壓輸出電壓。請參閱表 3-1。
器件名稱 | 型號 |
|---|---|
MCT8316Z0T | 降壓穩壓器和硬件 |
MCT8316Z0R | 降壓穩壓器和 SPI |
MCT8316ZTEVM 包括板載 FTDI 芯片，用于將 USB 通信從 micro-USB 連接器轉換為 UART。板載 MSP430FR2355 MCU 將 UART 通信和板載電位器轉換為控制信號和可變占空比，用于 MCT8316Z 的 PWM 輸入。它還可以為 MCT8316Z 器件的 SPI 型號提供 SPI 通信。提供了許多可供用戶選擇的跳線、電阻器、連接器和測試點，來評估器件特性并配置器件專用設置。
此文檔是補充 MCT8316ZTEVM 的啟動指南。它旨在方便工程師設計、實現和驗證 MCT8316ZT（硬件型號）的參考硬件以及器件數據表。

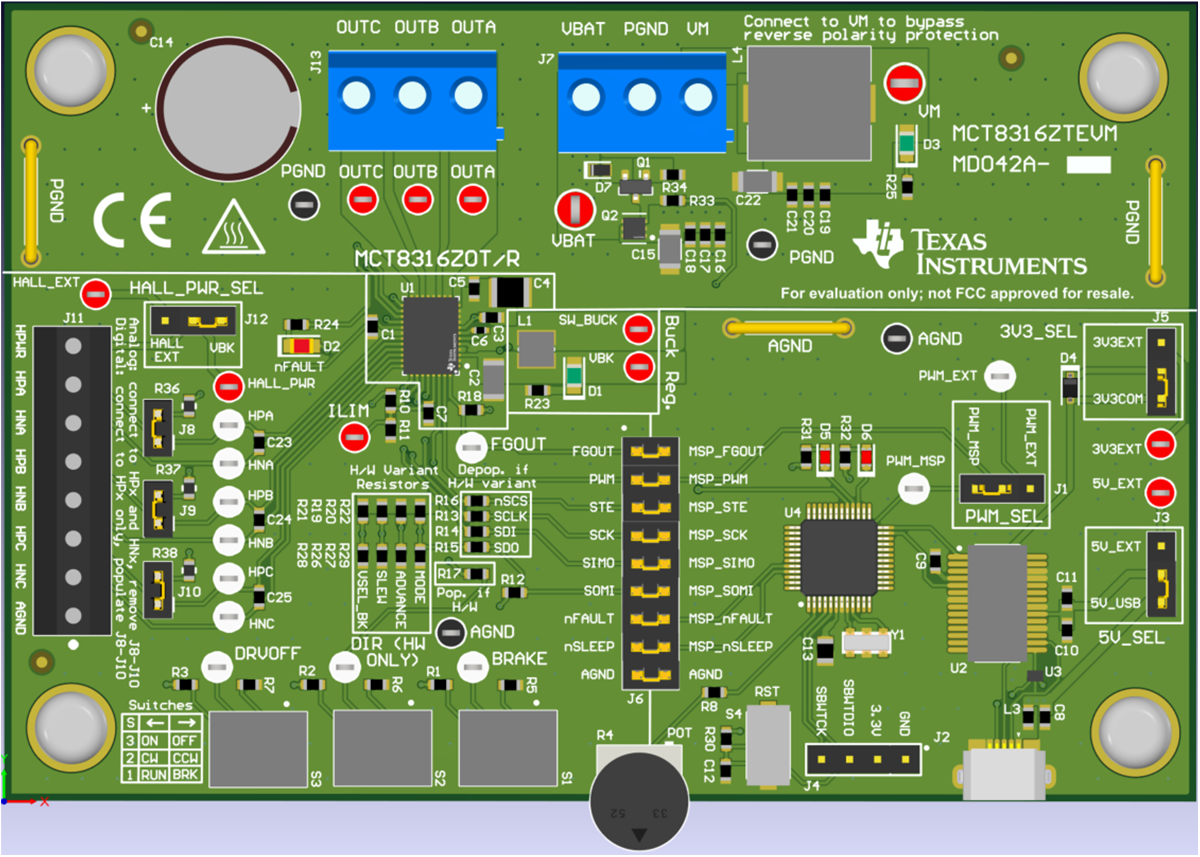

圖 2-1 MCT8316ZTEVM 印刷電路板（PCB - 頂視圖）
