6.2 使用 eZ-FET 對 MSP430FR2355 進行編程
MSP430FR2355 LaunchPad 上的 eZ-FET 調試探針使用兩線制 JTAG 接口對 MCT8316ZTEVM 上的 MSP430FR2355 MCU 進行編程。有關包含板載 eZ-FET 調試探針的 MSP430 LaunchPad，請參閱 MSP430 LaunchPad 開發套件。
- 從 MSP430 LaunchPad 上移除 GND、3V3、SBWTDIO 和 SBWTCK 跳線。
- 將 GND、3V3、SBWTCK 和 SBWTDIO 信號 LaunchPad eZ-FET 側的頂部引腳連接到 MCT8316ZTEVM 的 J4 上的各自引腳，如表 6-1 和圖 6-2 所示。
- 將 Micro-USB 電纜連接到 MSP430 LaunchPad 和 PC。
- 點擊“Build Project”（構建項目）圖標或“Ctrl”+ B，確保項目構建成功。如有需要，從“Console”(控制臺)上接受任何更新。
- 點擊“Debug Project”（調試項目）以設置調試會話，然后按“Play” （播放）按鈕運行代碼。
- 停止調試會話，關閉 Code Composer Studio（代碼調試器），斷開兩線制跳線，并從 MSP430 LaunchPad 上拔下 Micro-USB 電纜。
表 6-1 對 MSP430FR2355 進行編程所需的兩線制連接
|
MSP430 LaunchPad?（eZ-FET 調試探針側）(J101) |
MCT8316ZTEVM 4 引腳兩線制接頭 (J4) |
|---|---|
|
GND |
GND |
|
3V3 |
3.3V |
|
SBWTDIO |
SBWTDIO |
|
SBWTCK |
SBWTCK |

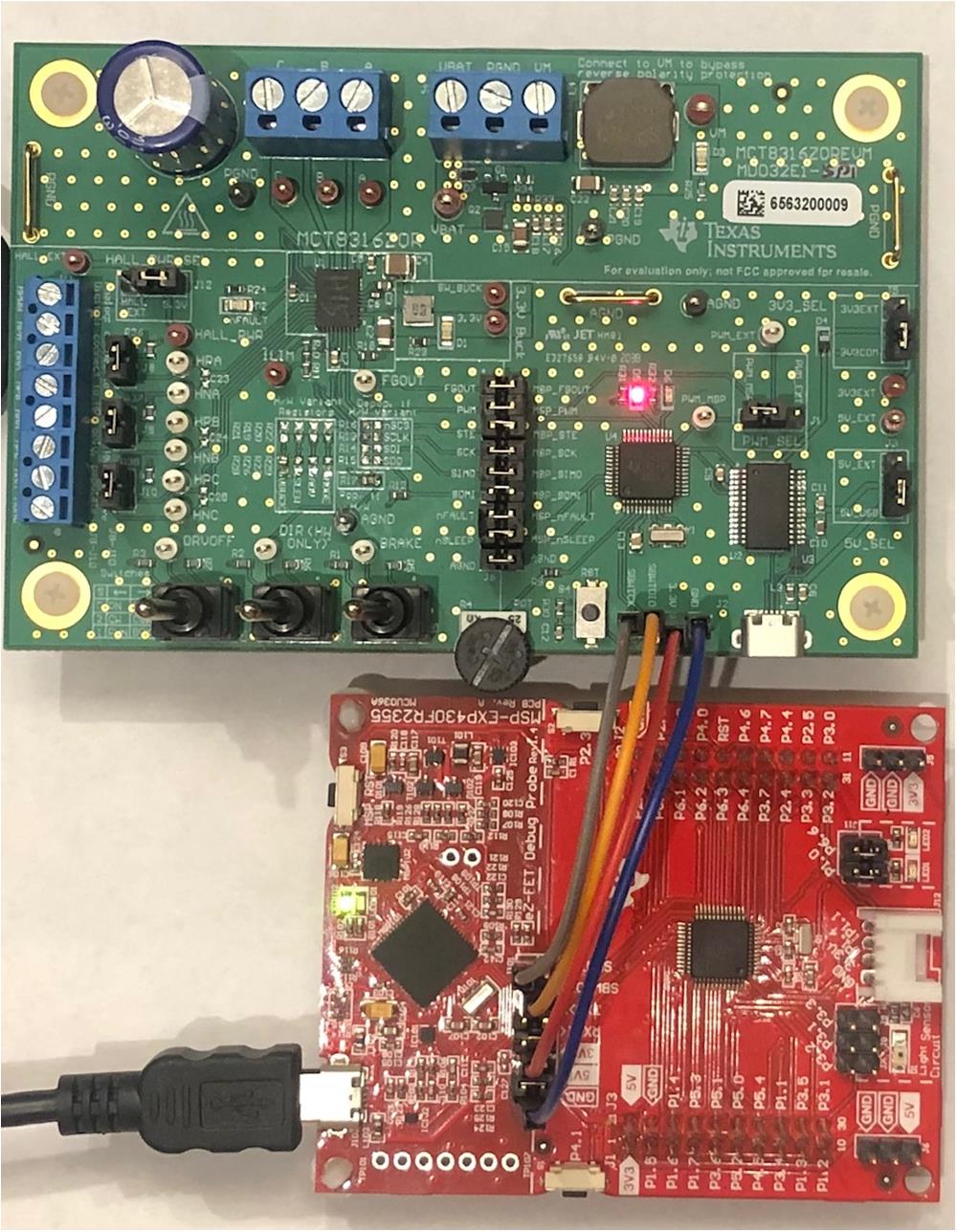

圖 6-2 MSP430 LaunchPad? eZ-FET 探針連接到 MCT8316ZTEVM
