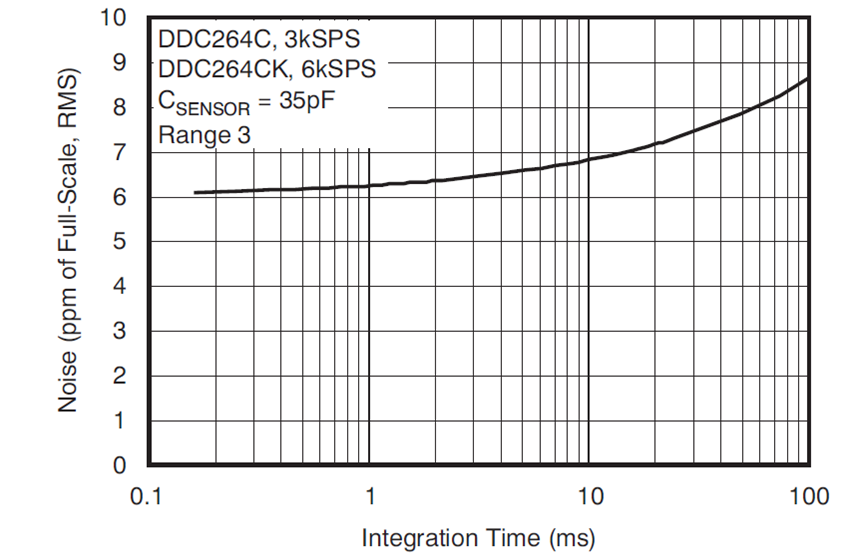

器件上的低頻噪聲還有一個額外的噪聲因子，它隨著積分時間的增加而更加明顯（參見圖 5-1）。由于這種效應，噪聲實際上將接近 9ppm 的滿量程范圍 (150pC) ，或 1.35fC_rms。

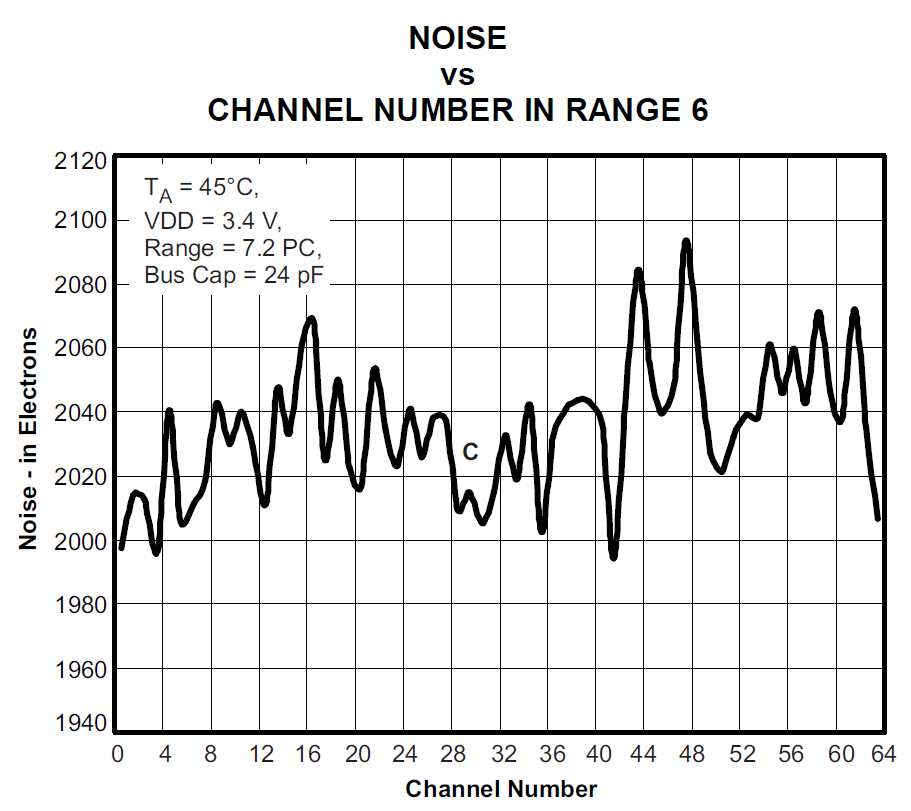

相比之下，AFE0064 無法在單個積分區間內處理 100ms 間隔；它會飽和。解決方案是在更短的時間內進行積分并將它們累加在一起。可能存在許多的積分區間，但在此示例中，我們將跳過優化練習并選擇針對 5ms 進行積分，這將導致最大電荷為 6pC，因此我們選擇了范圍 6 (7.2pC)。單個樣本的噪聲約為 2,040 個電子 (0.3fC_rms)，請參見圖 5-2。在 100ms 等效區間內將 20 個連續樣本相加后的噪聲將為 √20 × 0.3fC_rms = 1.34fC_rms，結果與 DDC 非常相似。
