4 最終比較
表 4-1 總結了兩個器件系列的差異。
表 4-1 DDC 和 AFE 系列的差異
| DDC 系列 | AFE 系列 | |
|---|---|---|
| 通道數量 | 2、4、8、16、32、64、128、256 | 64、256 |
| 電流方向 | 進入器件 | 進出器件 |
| 雙極信號集成 | 否 | 是 |
| 輸入直流電壓 | 0V | 非零（AFE0064 為 1.68V） |
| 封裝 | TQFP、小外形 IC、BGA | TQFP、COF |
| 滿量程電荷范圍 | 12.5pC 至 350pC、1nC | ?0.5pC 至 10pC 以上 |
| 最大滿量程電流 | 3μA | 0.5μA |
| 輸入參考噪聲（電荷） | 0.2fCrms（1,250 個電子） | <0.096fCrms（600 個電子） |
| 輸入參考噪聲（電流） | 0.5fArms（1SPS 下） | <96fArms（1ms 下） |
| 最大采樣率 | ?5kSPS | >50kSPS |
| 最大積分時間 | 1s | 1ms |
假設您要測量陣列中 64 個光電二極管中的每一個在 100ms 內產生的全部電荷，并且還假設最大電流為 1.2nA，那么，最大電荷為 1.2nA × 100ms = 120pC，DDC264 可在單次積分中處理范圍 3（150pC 滿量程）。
查看圖 4-1，并假設寄生檢測器電容為 24pF，可得出噪聲約為 0.9fCrms。

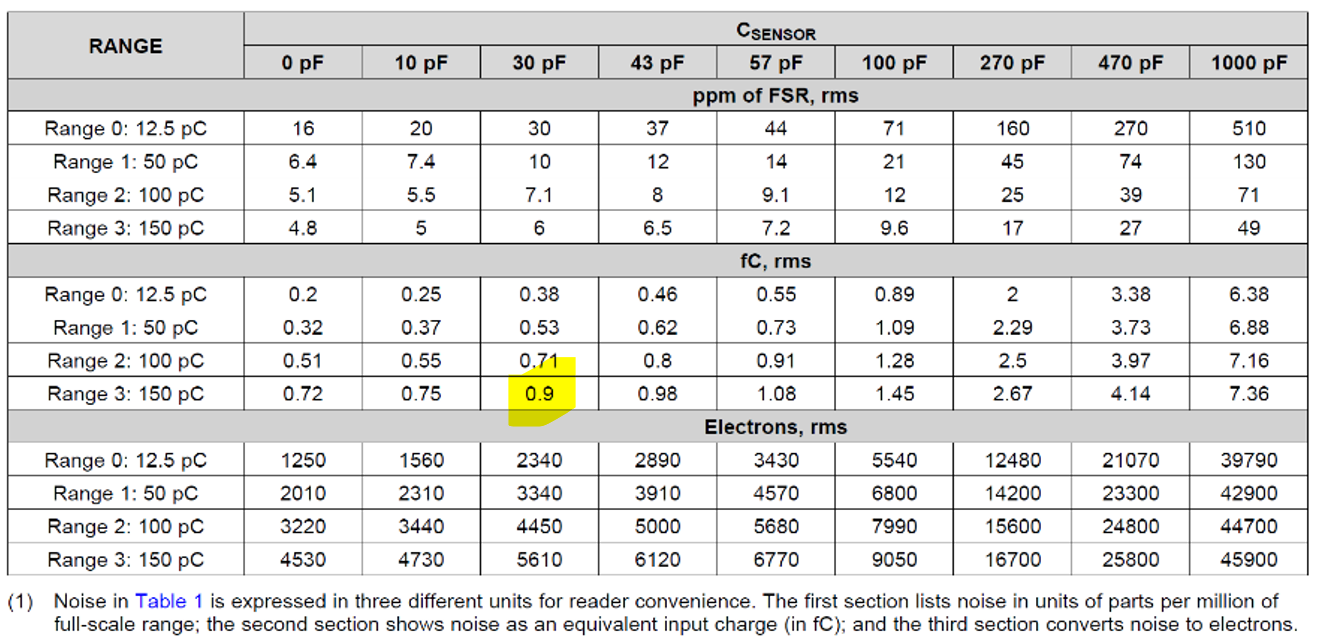

圖 4-1 噪聲與 Csensor
