2 DDC
DDC 系列涵蓋從雙通道 (DDC112) 到 256 通道 (DDC2256) 器件，其中包括 4、8、16、32、64 和 128 通道等中間版本。每個 DDC 通道都輸出一個數字值，相當于輸入電流在兩個瞬間（時鐘信號的兩個連續邊沿）之間的積分（電荷）。工程師可以將 DDC 等效地視作一個后接 ADC（而不是電阻）的跨阻放大器，其中反饋電容和積分時間（采樣率）的組合設置了增益（參見圖 2-1）。

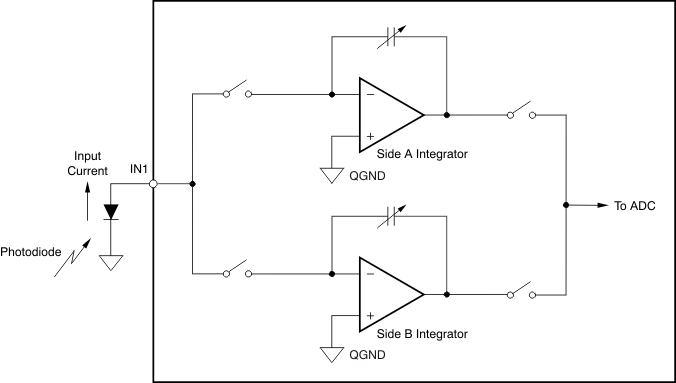

圖 2-1 雙積分器 DDC 輸入架構在計算機斷層掃描儀或熒光測量等應用中，將電荷值作為數字器件輸出具有以下優點：通過單個讀數直接提供與該時間間隔內入射到光電二極管上的光子總數成比例的值（而不是連續采樣信號并在稍后將樣本相加）。在此期間，信號不必是連續的，DDC 的輸入積分器甚至可以對兩個邊沿之間的快速電流脈沖進行積分。實際上，前端積分器的帶寬會超出人們根據采樣率認識的帶寬，大約在兆赫范圍內。
對于用戶更喜歡以電流為單位處理數據的應用，可將電荷結果除以積分區間（兩個邊沿之間的時間）來獲得平均電流值。該間隔中的任何時間信息都將丟失并轉換為單個平均電流樣本。
根據 DDC 器件的不同，可以將采樣率（積分區間的倒數）從 1SPS 調整到 100kSPS（DDC316 僅為 12 位）。大多數 DDC 比較規范的最大采樣率值是每通道約 6kSPS，分辨率為 20 位。表 2-1 總結了 DDC 系列中每個器件的最高等級規格。
| 器件名稱 | 通道數量 | 最小最大通道采樣率 [kSPS] | 最大滿量程電荷 [pC] | 最大滿量程電流 [μA] | 功耗 [mW/通道] | 位數 |
|---|---|---|---|---|---|---|
| DDC112 | 2 | 0.001-3 | 1,000 | 3 | 85 | 20 |
| DDC114 | 4 | 0.001-3 | 350 | 1 | 18 | 20 |
| DDC118 | 8 | 0.001-3 | 350 | 1 | 18 | 20 |
| DDC316 | 16 | 1-100 | 12 | 1.2 | 28 | 100kSPS 下為 12 50kSPS 下為 16 |
| DDC232 | 32 | 0.001-6 | 350 | 2 | 10 | 20 |
| DDC264 | 64 | 0.001-6 | 150 | 1 | 5.5 | 20 |
| DDC1128 | 128 | 0.001-6 | 150 | 1 | 5.5 | 20 |
| DDC2256 | 256 | 1-17 | 150 | 2.5 | 2 | 24 |
該器件的可編程滿量程（交換集成電容器）使您能夠優化給定應用、試驗或運行的本底噪聲，這對于儀器儀表應用尤為重要。增加輸入增益將使本底噪聲降至 0.2fCrms（1,250 個電子）。但是，在較低增益（較高的滿量程輸入）下能獲得較大的動態范圍，典型值約為 90dB。
電流的計算公式為電荷除以積分時間，最大電流（在線性范圍內）由最大滿量程電荷設置和最小積分時間計算得出。表 2-1 也列出了這些結果。典型的最大滿量程電荷范圍為 150pC 至 350pC，盡管 DDC112 允許使用可超過 1nC 范圍的外部反饋電容器。在以電流為單位進行的計算中，最大范圍約為 1μA。
X 射線 AFE 與 DDC 系列的一個主要區別是 DDC 只能測量流入輸入端子的電流。也就是說，所有 DDC 都將滿量程的 0.4% 左右作為離開端子的電流的裕度，用于在零電流點校準偏移。此外，還可以使用外部電阻器并通過一些相對簡單的技術來測量負電流 [3]。
最后，這些器件采用引線或 Ball Grid Array (BGA) 封裝，從而可通過標準組裝方法進行簡單處理。
