ZHCAF78 April 2025 AM2612 , AM2631 , AM2632 , AM2634 , AM263P2 , AM263P4
6 IO-Link
IO-Link 是一種開放標準協議，可滿足對傳感器和執行器等小型器件進行智能控制的需求，支持從傳感器到控制級別的無縫數據流。本標準提供了器件與通常用作現場總線和 PLC 網關的主站之間的低速點對點串行通信。建立的智能鏈路可以輕松實現過程數據交換、配置和診斷信息的交流。最高數據傳輸速率為 230.4kbps，最小周期時間為 400μs。IO-Link 端口可與 IO-Link 的所有優勢結合使用，或與回退模式下的替代方案結合使用，充當數字 I/O。IO 器件說明 (IODD) 介紹了器件的功能?？梢越粨Q循環過程數據、器件參數和診斷數據。IO-Link 系統具有諸多優點，包括標準化布線、更高的數據可用性、遠程監控和配置、器件更換簡單以及高級診斷。

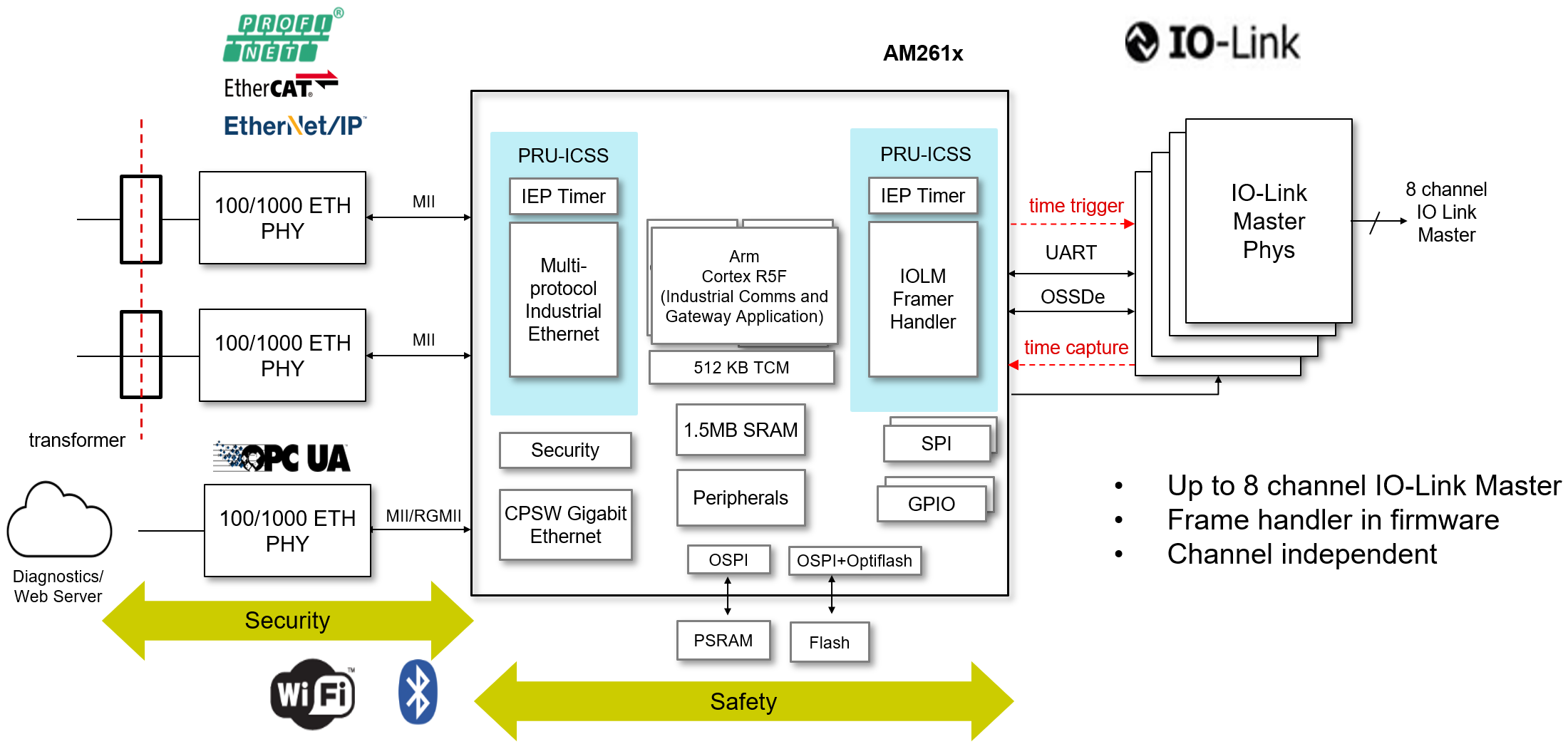

圖 6-1 使用 AM261x 的 IO-LINK 解決方案表 6-1 IO-Link 功能
| 功能 | 說明 | 狀態 / 實施 |
|---|---|---|
| IO-Link 類型 | 基于 PRU_ICSS 的 IO-Link 主站 | 支持 |
| IO-Link 標準 | IO-Link 規范 IEC 61131-9 | V1.1.2（向后兼容 V1.0）和 V1.1.3 |
| 通信類 | Com 端口和波特率 | Com1、Com2、Com3（4.8、38.4、230.4Kbit/s) |
| IO-Link 協議棧 | 硬件接口（BSP、硬件控制） | 全部可支持 |
| 消息處理程序 | ||
| 應用層（請求數據對象、處理數據對象） | ||
| 通過 UART 實現的標準主接口 | ||
| 通過 API 實現的標準主接口 | ||
| PRU 固件功能 | 通道數量 | 8 |
| 周期時間（8 個端口） | 400μs | |
| 校驗和計算及驗證 | 兩者均受支持 | |
| 每個端口的時間控制和監測 | 是 | |
| 器件配置 | IO-Link 主站配置工具 | 可用 |
注： 有關 IO-Link 主站的詳細功能支持列表，請參見此處。
