ZHCAF78 April 2025 AM2612 , AM2631 , AM2632 , AM2634 , AM263P2 , AM263P4
7 EtherCAT
EtherCAT 是一種工業以太網協議，利用動態通信的概念來實現實時通信，確保短期短和低抖動，來實現精確同步。在網絡中、EtherCAT 主器件（以前稱為 EtherCAT 主器件）會發送電報，每個子器件（以前稱為 EtherCAT 從器件）會讀取尋址到它的數據并根據命令進行寫操作。當幀向下游傳播時，它支持幀中的數據。EtherCAT 子器件會在硬件中動態處理幀。因此，幀的延遲僅由硬件傳播延遲造成，使得網絡性能可預測。它支持直流時鐘功能，可實現高精度同步。它使用特殊的交換端口支持連接到標準以太網網絡，該交換端口支持使用 Ethernet over EtherCAT (EoE) 協議的 TCP/IP 數據包的隧道化。它可在 EtherCAT 段中支持 65,535 個器件。

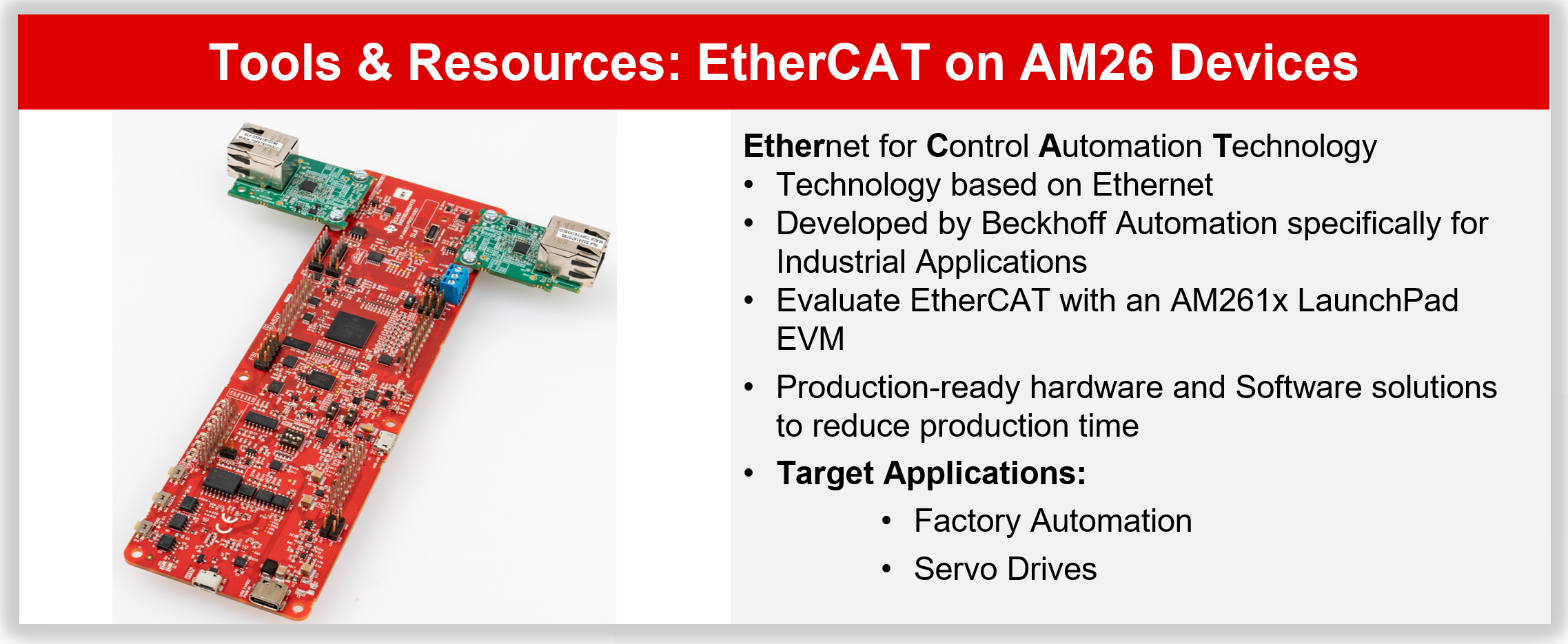

圖 7-1 EtherCAT 網絡中的協議表 7-1 EtherCAT 功能
| 功能 | 詳細信息 | 值 |
|---|---|---|
| 現場總線內存管理單元 (FMMU) | 通過內部地址映射將邏輯地址轉換為物理地址 | 4 |
| 同步管理器 | 確保 EtherCAT 主器件與從器件的本地應用程序之間的數據交換一致且安全 | 4 |
| 處理數據 | 最大輸入 | 1024 字節 |
| 最大輸出 | 1024 字節 | |
| 循環時間 | 自由運行 | 31.25us |
| DC 模式 | 50us | |
| 分布式時鐘 | 精度 | 64 位 |
| SYNC0 | 生成單發和循環模式支持 | |
| SYNC1 | SYNC1循環時間是 SYNC0 循環時間的倍數 |
注： 有關 EtherCAT 子器件的詳細功能支持列表，請參見此處。

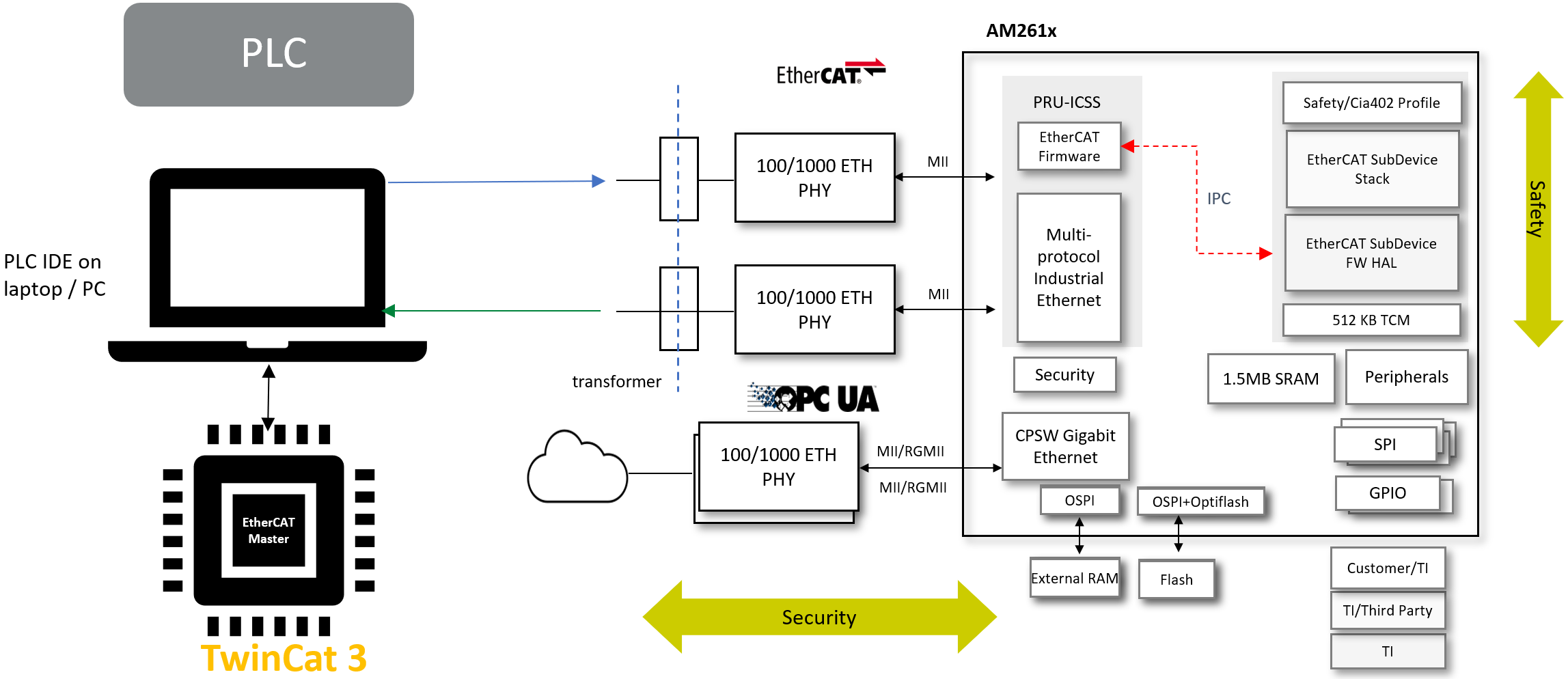

圖 7-2 EtherCAT 解決方案表 7-2 EtherCAT 配置文件
| 應用配置文件 | 實施狀態 | 詳細信息 |
|---|---|---|
| Cia402 配置文件 | 支持 | 此配置文件由德州儀器通過工業通信 SDK 中的應用提供 |
| FSoE | 通過第三方合作伙伴 ISIT、Neuron-automation 提供支持 | FSoE 協議區分常規數據和安全關鍵型數據，提供控制和安全功能。 |
| FOE/EOE/CoE | 支持 | 這些配置文件由德州儀器通過工業通信 SDK 中的應用提供 |
