ZHCAF78 April 2025 AM2612 , AM2631 , AM2632 , AM2634 , AM263P2 , AM263P4
4 以太網/IP
以太網/IP? 是開放設備網絡供應商協會 (ODVA) 標準組織支持的工業以太網協議，嚴格服從開放系統互連 (OSI) 模型。它基于以太網標準，并使用標準以太網物理層、數據鏈路層、網絡層和傳輸層。它的上層使用通用工業協議 (CIP?)、為實現 OSI 模型的所有層提供了框架。CIP 定義了從物理實現到應用或用戶接口層的一整套網絡功能。

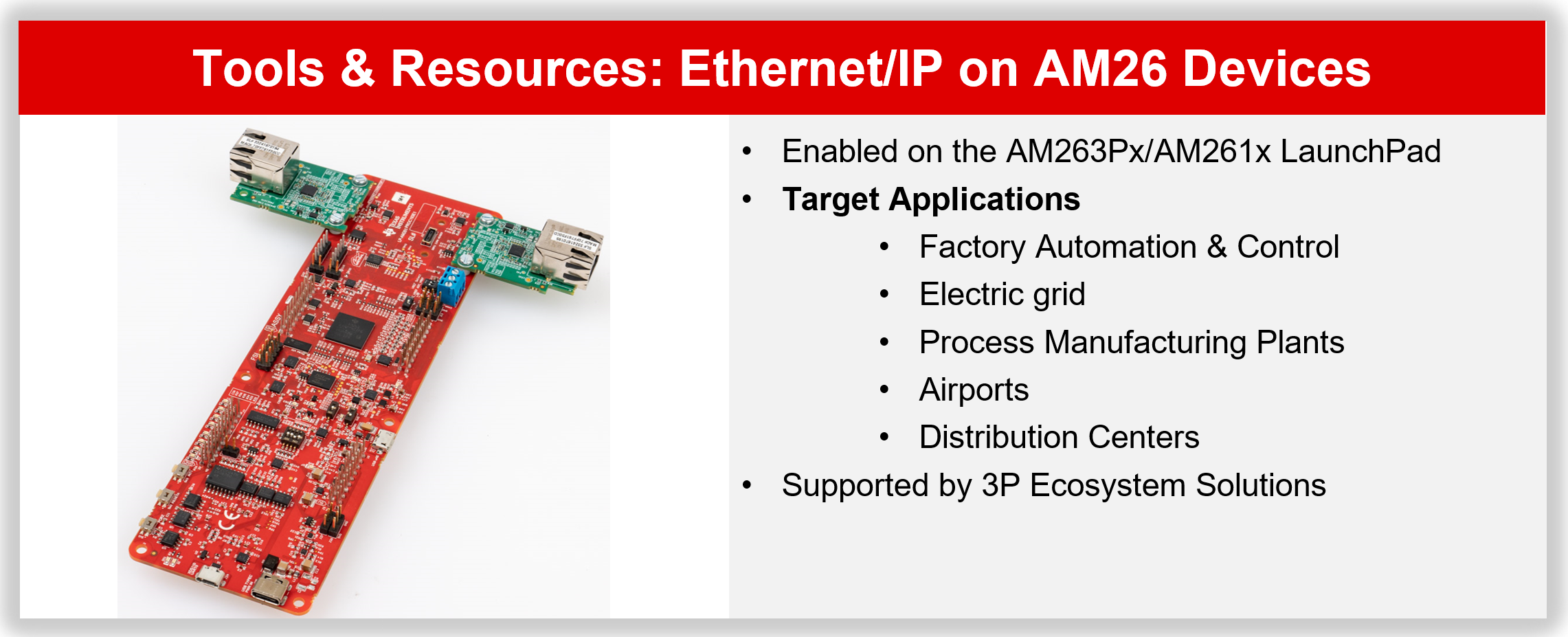

圖 4-1 AM26x 器件的以太網/IP表 4-1 以太網/IP 功能
| 功能 | 說明 | 狀態 / 實施 |
|---|---|---|
| 速度和二重性 | 10/100M 半/全/自動協商 | 是 |
| 一致性 | ODVA 一致性測試工具 | ODVA CT20（最新） |
| 處理數據圖像 | 最大 I/O 組件（尺寸） | 1480 字節 |
| 支持的網絡功能網橋延遲 | 鏈路層發現協議 (LLDP) | 全部可支持 |
| 設備級環網技術 (DLR) | ||
| 地址沖突檢測 (ACD) | ||
| 服務質量 (QoS) | ||
| CIP重置服務 | ||
| 設備級環網技術 (DLR) | 基于信標/自配置 | 兩者均受支持 |
| 信標超時/信標間隔 | 400us/200us | |
| CIP 同步 (PTP/IEEE 1588) | 支持驅動器配置文件：E2E 時鐘 | 271KB |
| 透明/普通時鐘 | 兩者均受支持 | |
| 支持單步和兩步時鐘 | 兩者均受支持 | |
| UDP上的PTP | 是 | |
| IP 尋址模式 | DHCP/BOOTP/靜態 | 全部可支持 |
注：
有關以太網/IP 的詳細功能支持列表，請參見此處。
