3.1 CISPR-25 總結
在 3.3V 時，不帶屏蔽過孔且布線長度超過 8 英寸的 LMK3C0105-Q1 通過了除 TV Band IV、Analouge UHF、GPS L1 和 GPS L5 之外的所有頻帶的 5 類標準。為了獲得最佳性能，建議使用額外的 GND 過孔和 SSC。
在 1.8V 時，不帶屏蔽過孔且布線長度超過 8 英寸的 LMK3C0105-Q1 通過了除 TV Band IV、GPS L1 和 GPS L5 之外的所有頻帶的 5 類標準。為了獲得最佳性能，強烈建議使用額外的 GND 過孔或 SSC。
表 3-2 板差異匯總表
| 板型號 | 器件 | 布線 | 屏蔽過孔 | 時鐘層 | 布線長度 |
|---|---|---|---|---|---|
| 1 | LMK3C0105-Q1 | 立即終止 | 否 | L1 | 66mil |
| 2 | LMK3C0105-Q1 | 立即分支輸出 | 是（400mil 間距陣列） | L6 | 9 - 12in |
| 3 | LMK3C0105-Q1 | 立即分支輸出 | 否 | L6 | 9 - 12in |
| 4 | 競品振蕩器 | 立即終止 | 否 | L1 | 66mil |

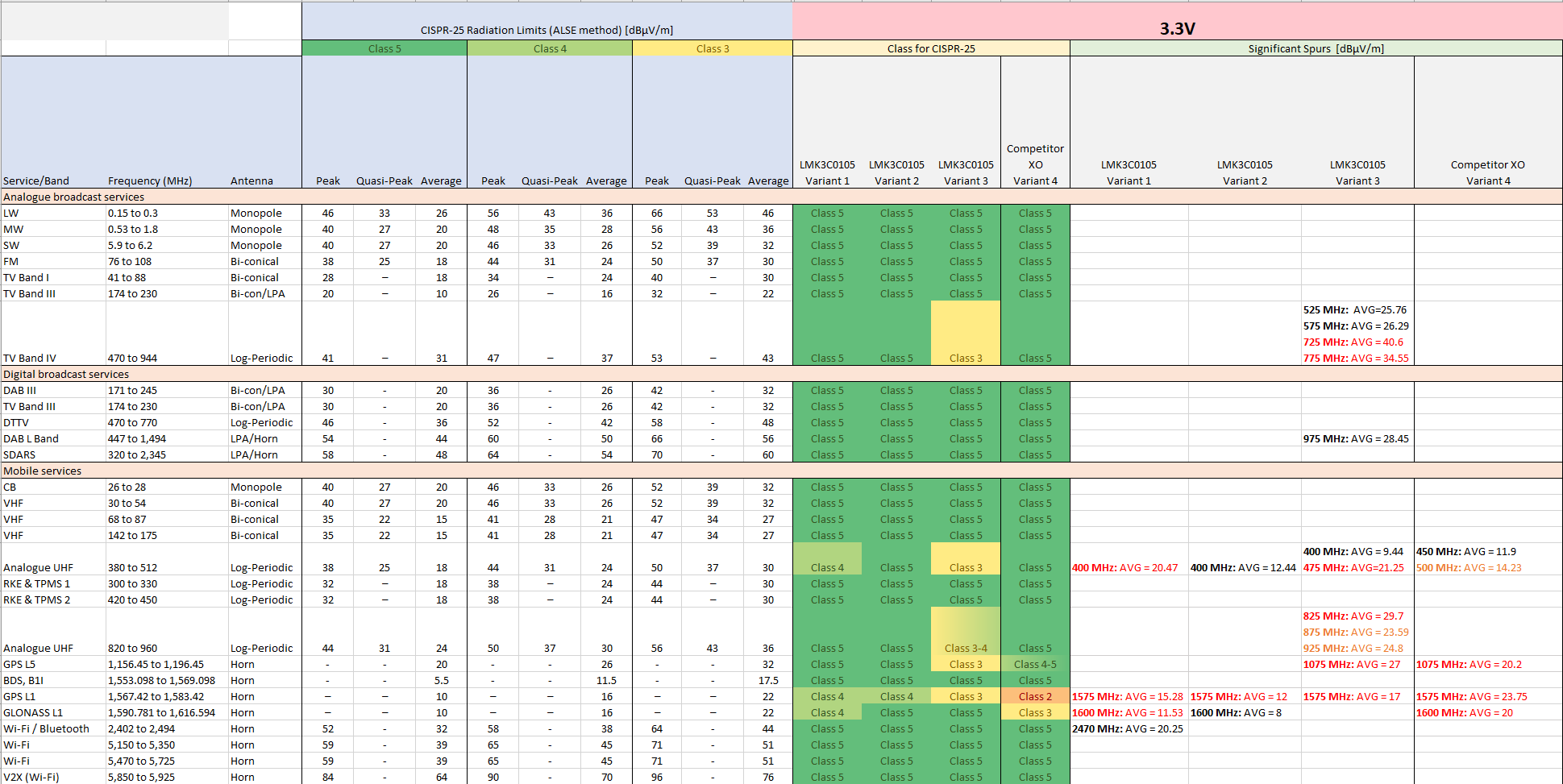

圖 3-3 CISPR-25 - 3.3V 電源 - 匯總表

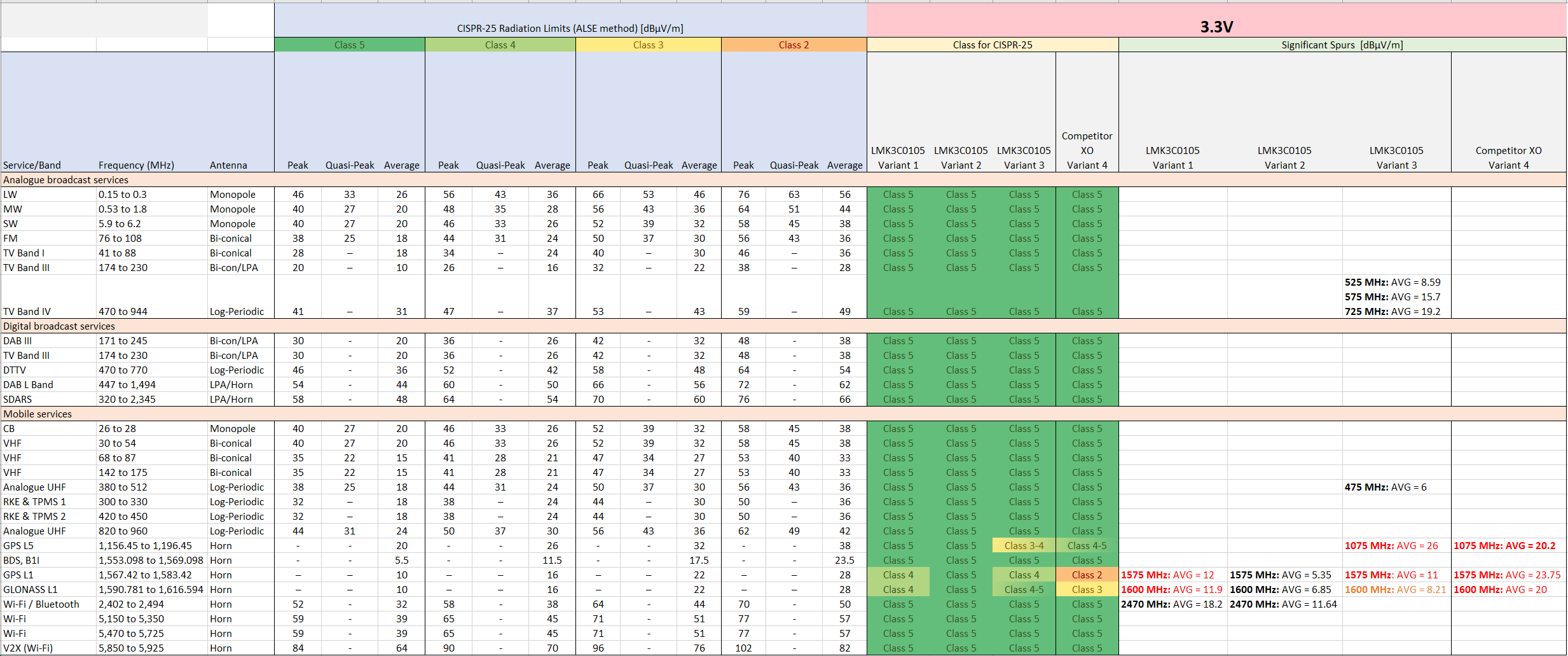

圖 3-4 CISPR-25 - 3.3V 電源（帶 -0.5% SSC）匯總表

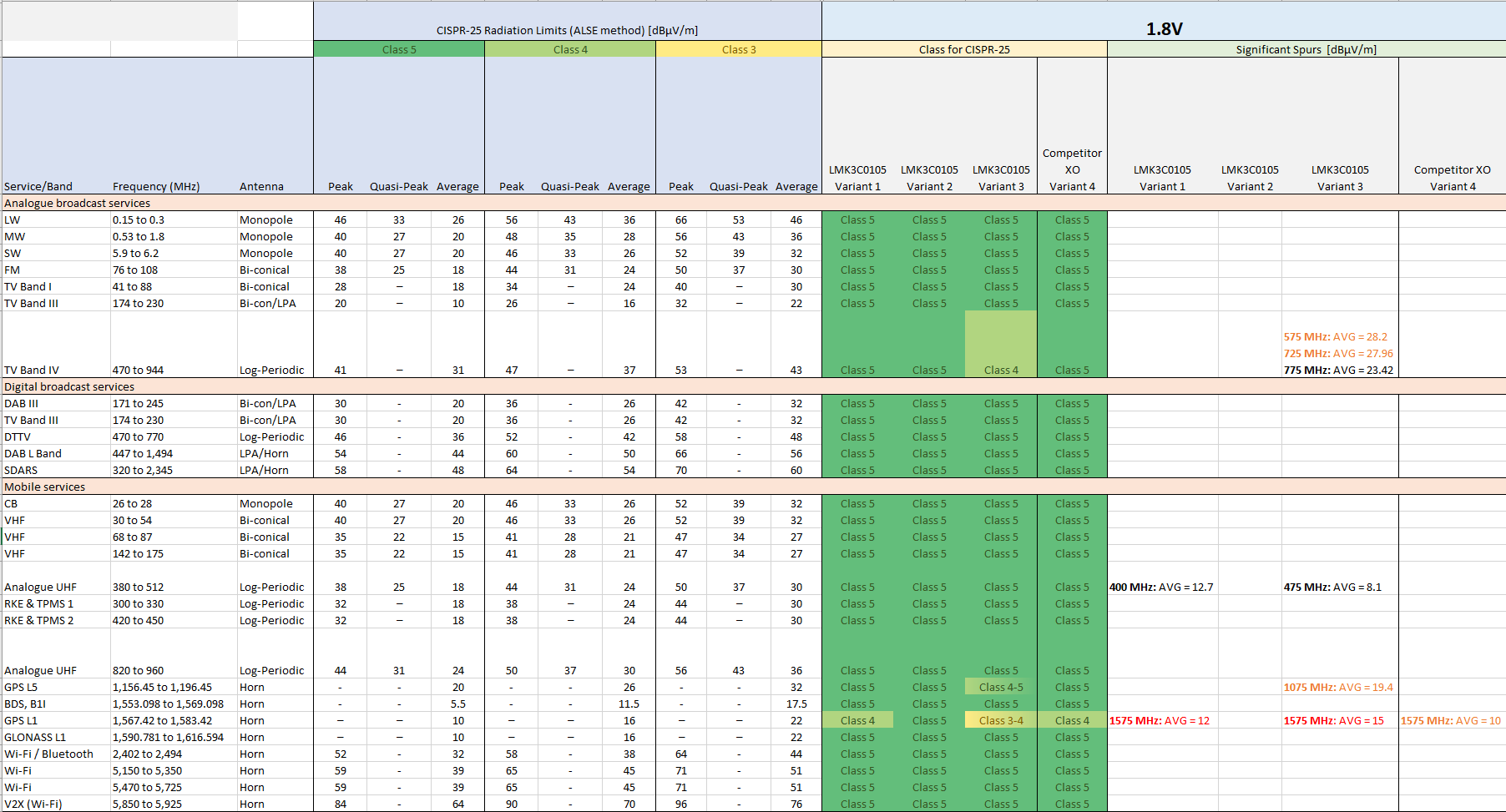

圖 3-5 CISPR-25 - 1.8V 電源 - 匯總表
圖 3-6 CISPR-25 - 1.8V 電源（帶 -0.5% SSC）匯總表
