ZHCAF71A April 2025 – June 2025 LMK3C0105-Q1
3.2.1 單極
表 3-3 板差異匯總表
| 板型號 | 器件 | 布線 | 屏蔽過孔 | 時鐘層 | 布線長度 |
|---|---|---|---|---|---|
| 1 | LMK3C0105-Q1 | 立即終止 | 否 | L1 | 66mil |
| 2 | LMK3C0105-Q1 | 立即分支輸出 | 是（400mil 間距陣列） | L6 | 9 - 12in |
| 3 | LMK3C0105-Q1 | 立即分支輸出 | 否 | L6 | 9 - 12in |
| 4 | 競品振蕩器 | 立即終止 | 否 | L1 | 66mil |

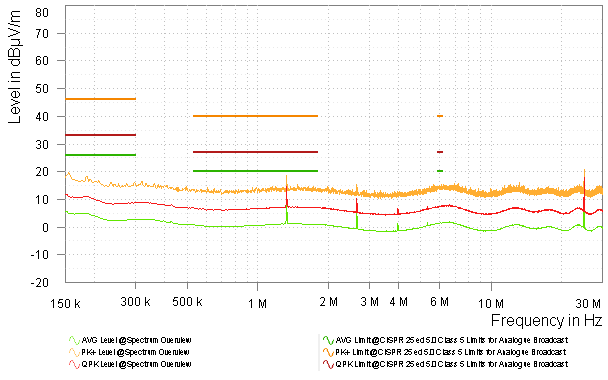

圖 3-7 型號 3 LMK3C0105-Q1 3.3V 頻譜概述 - 單極

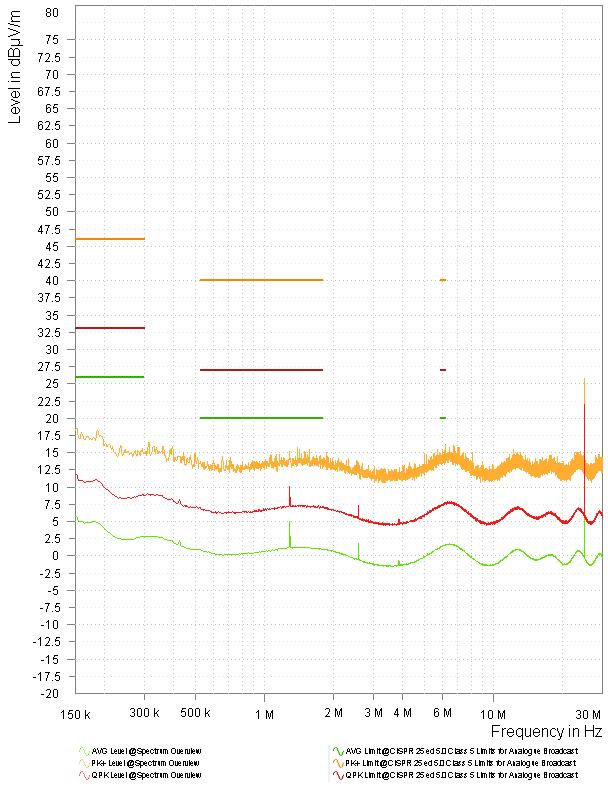

圖 3-8 型號 4 競品振蕩器 3.3V 頻譜概述 - 單極
表 3-4 平均雜散電平 - 競品振蕩器與使用 3.3V 電源的 LMK3C0105-Q1 - 單極
| 頻率 (MHz) | 競品振蕩器 (dBuV/m) | LMK3C0105-Q1 (dBuV/m) | TI Delta |
|---|---|---|---|
| 1.3 | 5.08 | 12.38 | +7.30 |
| 2.6 | 1.85 | 7.08 | +5.28 |
| 25 | 17.20 | 17.17 | -0.03 |
圖 3-9 型號 3 LMK3C0105-Q1 1.8V 頻譜概述 - 單極

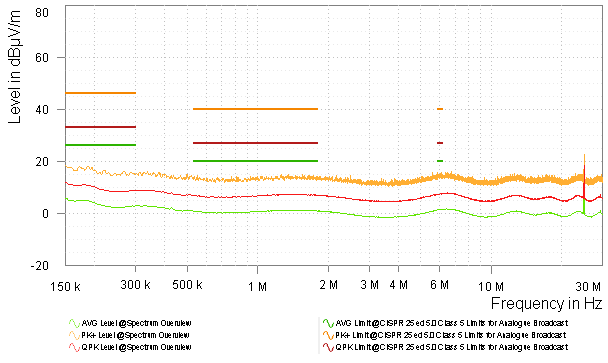

圖 3-10 型號 4 競品振蕩器 1.8V 頻譜概述 - 單極
表 3-5 平均雜散電平 - 競品振蕩器與使用 1.8V 電源的 LMK3C0105-Q1 - 單極
| 頻率 (MHz) | 競品振蕩器 (dBuV/m) | LMK3C0105-Q1 (dBuV/m) | TI Delta |
|---|---|---|---|
| 25 | 13.73 | 12.20 | -1.53 |
