4 用于電流檢測測量的光學工作臺
LOG200EVM 配置在工作臺上，并安裝了 G8195-12 光電二極管，如 圖 3-1 中所示。
REF25（2.5V 參考）設置了 VCM 電位。IREF 電流 (1μA) 通過電阻器 R16 供應給 I2。使用 22pF 的 CCOMP (C1) 補償電容器將 RBIAS（LOG200EVM 上的 R3）設置為 1.65kΩ。差分放大器參考輸入 (REF) 連接到 REF165（1.65V 參考）。
圖 4-1 展示了電流傳感工作臺裝置。
圖 4-1 LOG200 光學電流傳感測試表 6-3 列出了在這些測量過程中使用的工作臺設備。
表 4-1 LOG200 光學工作臺設備
| 器件 | 制造商 | 器件型號 | 說明/備注 |
|---|---|---|---|
| 函數發生器 | Agilent | Agilent 33500 | 30MHz 信號函數波形發生器用于激光調制 |
| 激光控制器 | Thorlabs | CLD1010 | 設置為使用函數 Gen 驅動的 電流控制模式 |
| 激光二極管 | Thorlabs | LPS-1310-FC | Δ T = 1.31μm 閾值電流 5mA 至 20mA |
| 可變光衰減器 | Thorlabs | VOA50-FC-SM | 1310/1550nm 50dB、FC/PC 連接器 |
| 評估板 | 德州儀器 (TI) | LOG200EVM | 具有光電二極管的 LOG200 評估板 |
| 光電二極管 | Hamamatsu | G8195-12 | λ = 1.31μm 典型電容為 1pF 響應范圍為 λ = 0.9μm 到 λ = 1.7μm 響應度：0.9A/W typ、λ = 1.55μm |
LOG200EVM 跳線按 圖 4-2 和 表 4-2 所示進行設置。

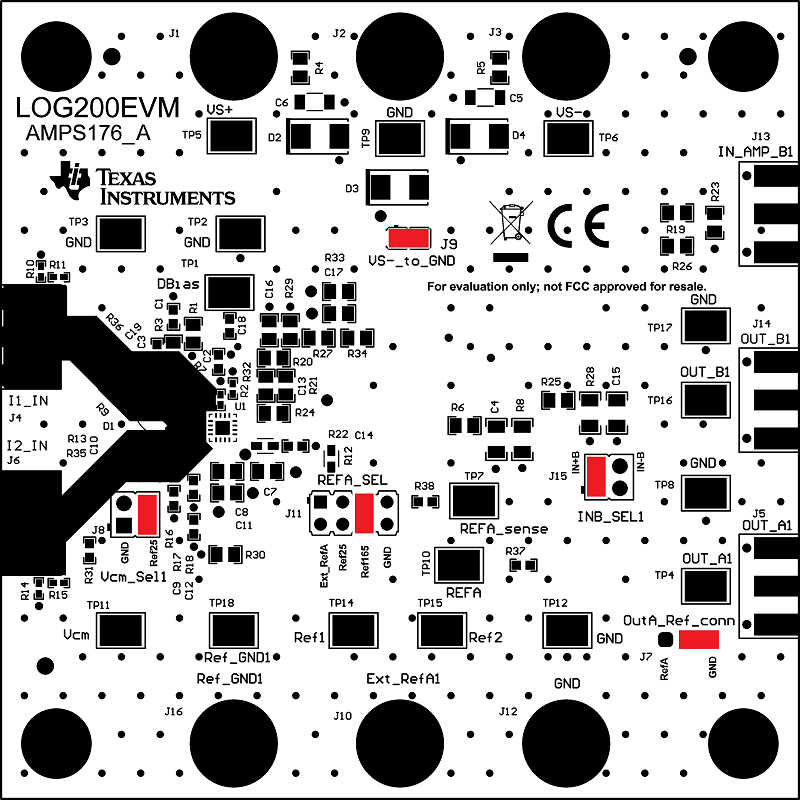

圖 4-2 LOG200EVM 跳線設置表 4-2 LOG200 跳線說明
| 跳線 | 功能 | 工作臺位置 | 說明 |
|---|---|---|---|
| J7 | Out_ASMA J5 參考 | 分流器 2-3 | 分流器 2-3：SMA 連接器 J3 以 GND 為基準 分流器 1-2：SMA 連接器 J3 以 REFA 為基準 |
| J8 | VCM 選擇 | 分流器 3-4 | 分流器 1-2：VCM 輸入連接到 GND 分流器 3-4：將 VCM 輸入連接至 2.5V 基準 |
| J9 | VS– 連接 | 分流器 1-2 | 開路：雙極電源配置 分流器 1-2：將 VS– 連接到 GND 以實現單極電源配置 |
| J11 | REF A 選擇 | 分流器 5-6 | 分流器 1-2：通過 J10 將對數電壓 REFA 設置為外部電壓 分流器 3-4：將 REFA 設置為 REF25 分流器 5-6：將 REFA 設置為 REF165 分流器 7-8：將 REFA 設置為 GND |
| J15 | 次級運算放大器輸入 | 分流器 1-2 | 分流器 1-2：將輔助 AMP+IN 連接至 OUTA 分流器 3-4：將輔助 AMP -IN 連接到 OUTA |
