LOG200 通過采用一種新的放大器拓撲，實現了快速的瞬態響應。對數放大器級根據輸入電流動態地調整放大器的開環增益。這種電路拓撲允許在多個電流范圍內實現穩定的瞬態響應，而無需非常高帶寬的放大器。LOG200 在低到高和高到低電流測量的瞬態響應速度上，明顯快于上一代對數放大器。

以下圖示展示了 LOG200 輸出的示波器采集圖，顯示器件如何響應輸入電流的十倍移位。光學激光驅動器產生一個尖銳的方波，以測量 100μA 到 1mA 之間以及 10nA 到 100nA 之間的上升和下降階躍。將 30MHz 16 位電壓分辨率函數發生器驅動激光驅動器進行激光調制。

圖 4-3 和 圖 4-4 展示了 20nA 到 200nA 電流級的示波器采集。LOG200 測量到的上升時間為 154ns，下降時間約為 472ns。

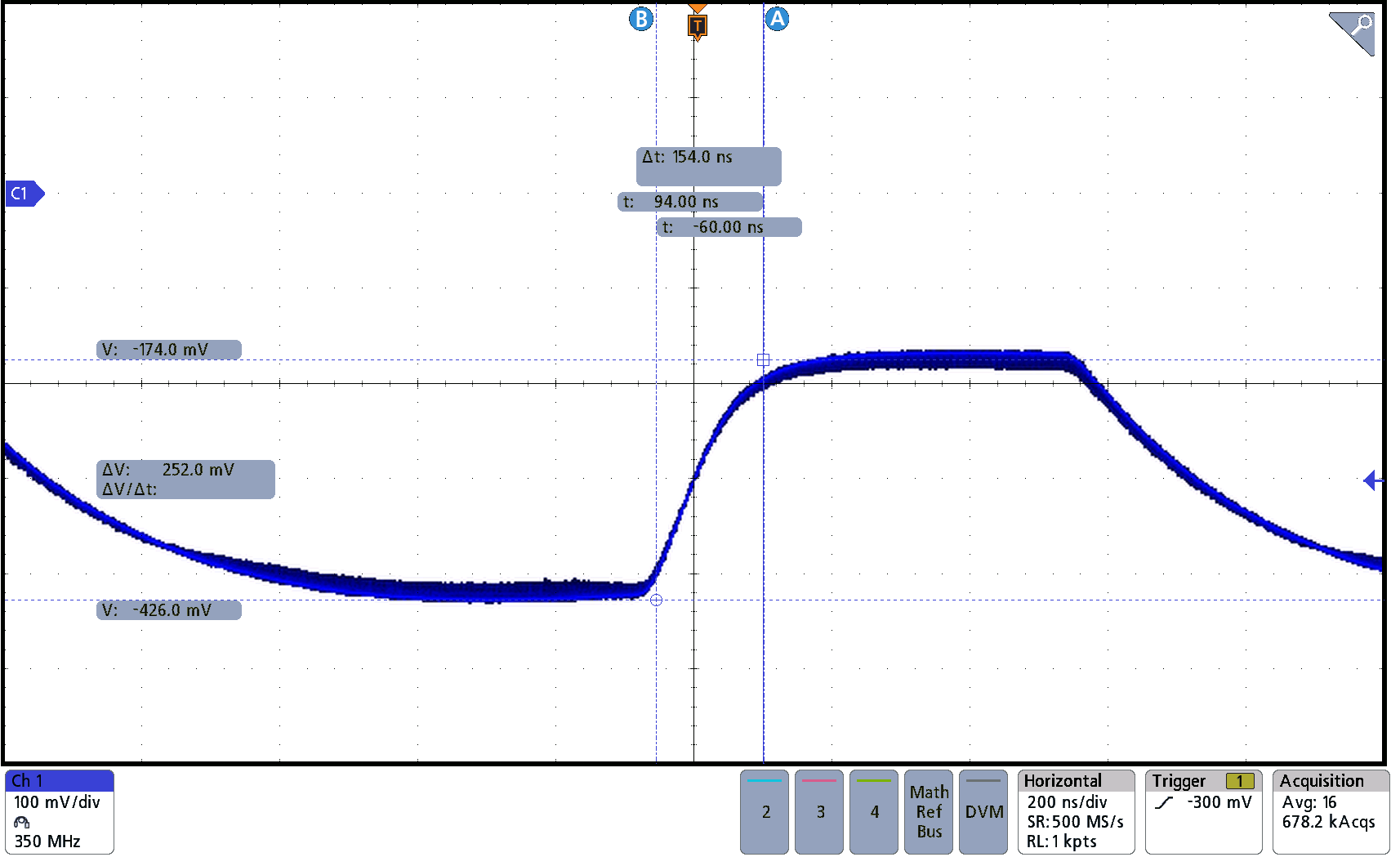

圖 4-3 20nA-200nA 電流級的示波器采集

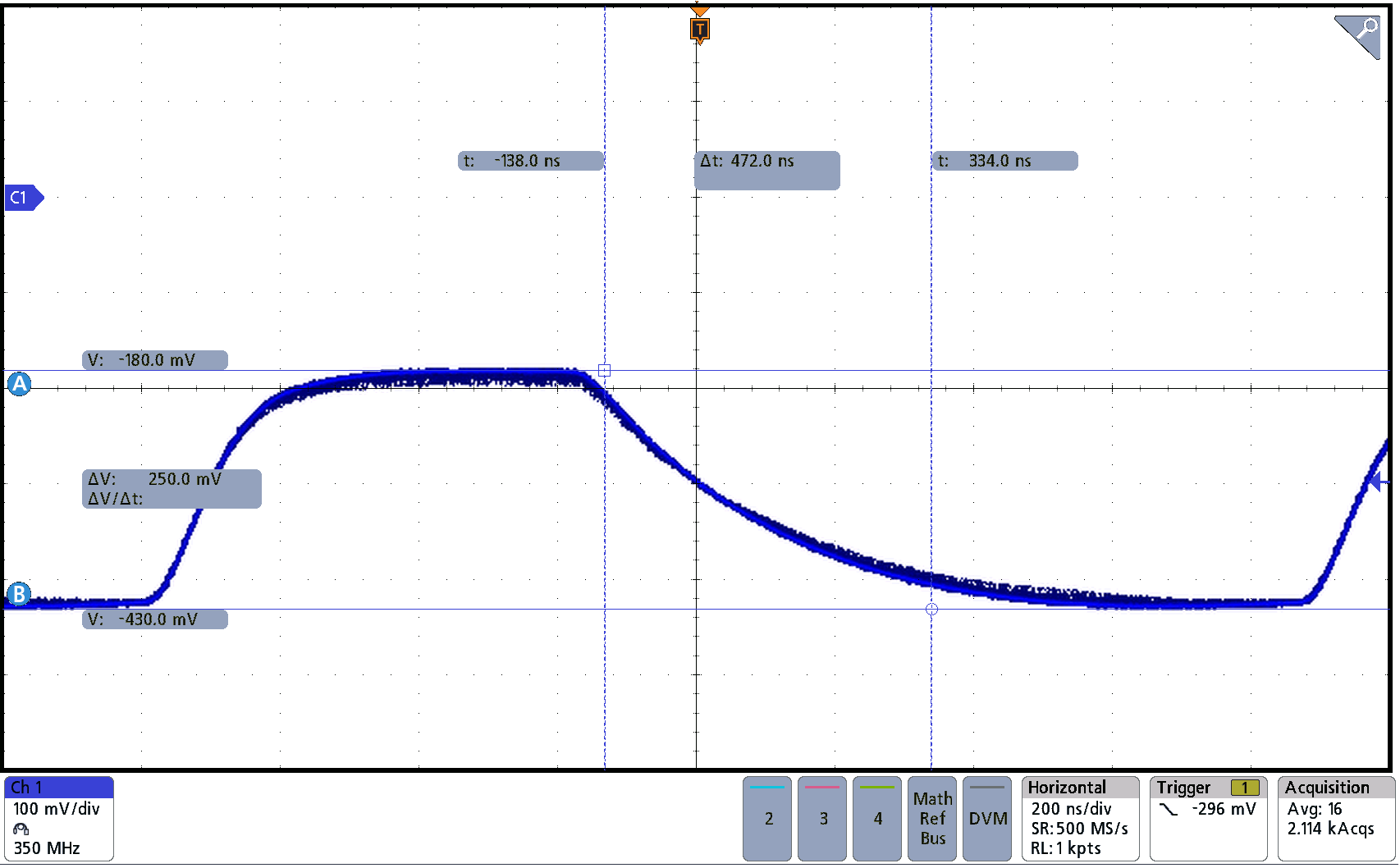

圖 4-4 200nA-20nA 電流級的示波器采集

圖 4-5 和 圖 4-6 展示了 200μA 至 2mA 電流級的示波器采集。LOG200 測量到的上升時間為 26ns，下降時間約為 31ns。

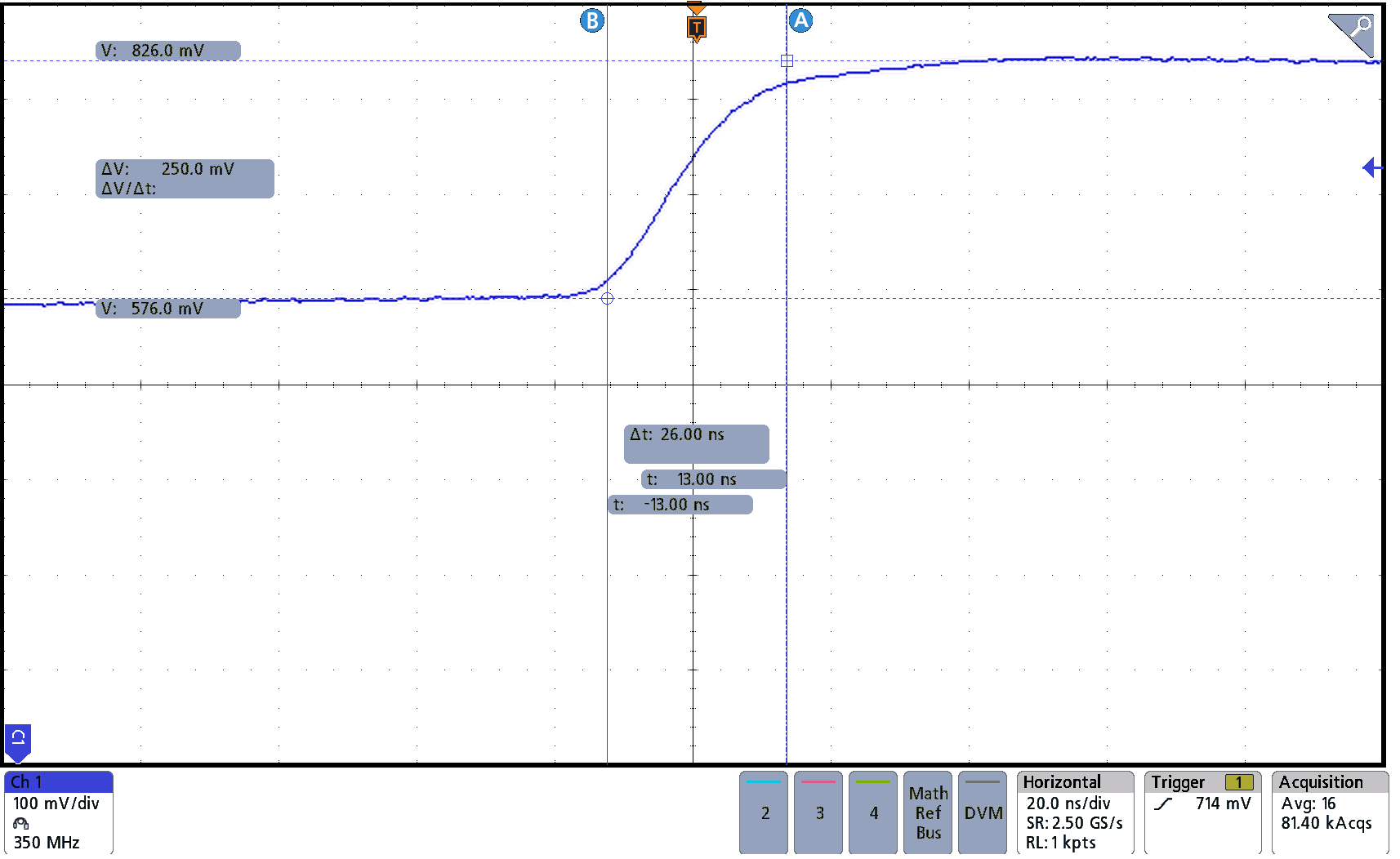

圖 4-5 200μA-2mA 電流級的示波器采集

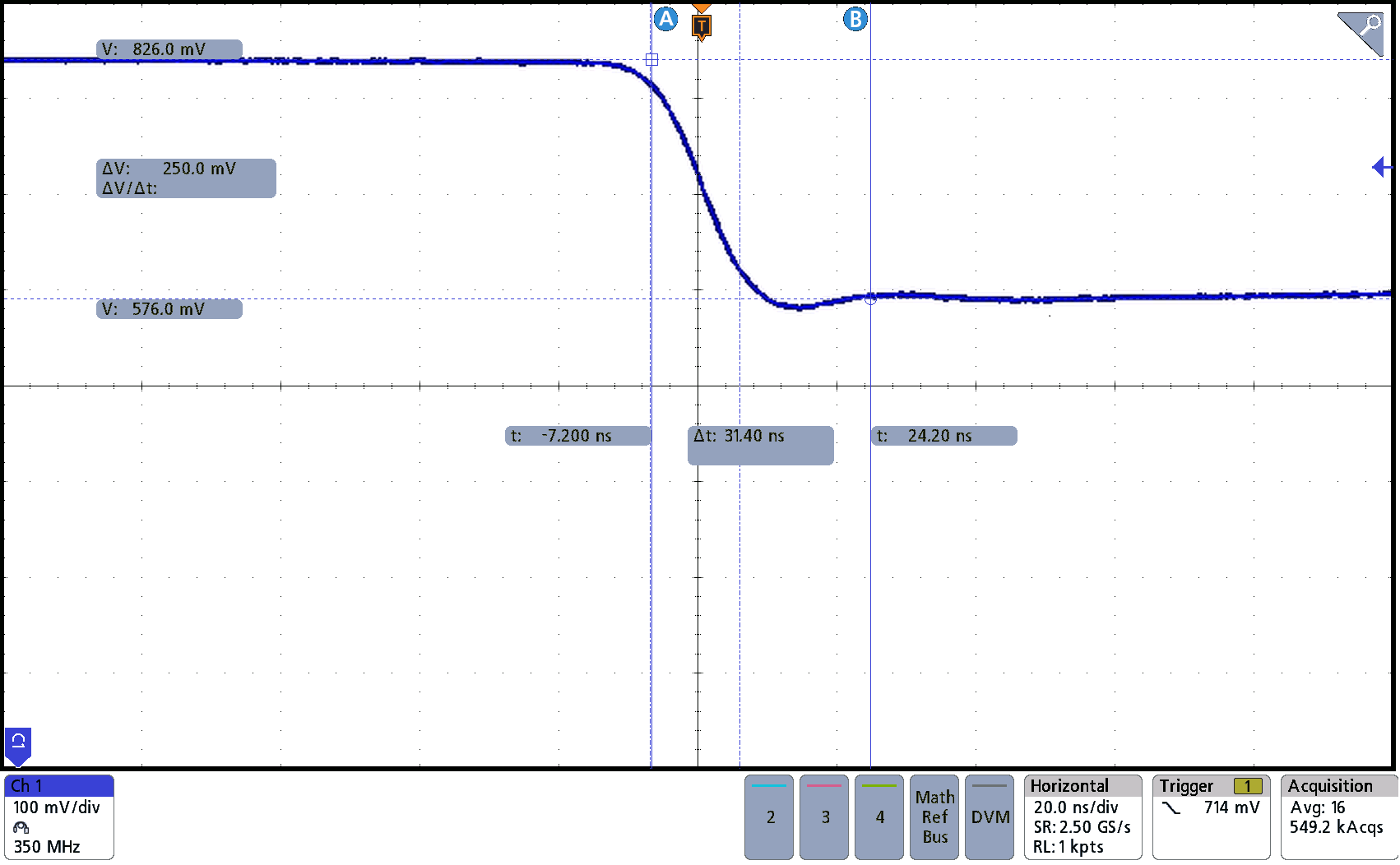

圖 4-6 2mA-200μA 電流級的示波器采集
