ZHCAEY0 January 2025 LOG200
7.2 Sallen-Key 低通濾波器
輔助放大器的典型應用案例是實現有源低通濾波器，并將低噪聲信號傳遞給 ADC，避免高頻別名信號。圖 7-2 展示了一個 LOG200 與輔助放大器連接的二階低通 Sallen-Key 濾波器示例。LOG200EVM 提供了可以在硬件中實現此濾波器的封裝元件。此示例展示了一個二階 Sallen-Key 濾波器配置，用于提供巴特沃斯濾波器響應，具有 40dB/十倍頻程的衰減，并且 –3dB 頻率為 50kHz。
圖 7-2 具有 Sallen-Key 低通濾波器的 LOG200設計說明：
該設計通過使用 TI 的濾波器設計工具 來實現。設計濾波器的步驟如下：
- 使用 TI 的濾波器設計工具 選擇增益為 0dB 的低通二階濾波器、50kHz 通帶頻率和巴特沃斯濾波器響應。
- 使用 TI 的模擬濾波器工具，選擇 Sallen-Key 拓?fù)鋪碓O(shè)計濾波器并創建設計。
- 小心地調整電阻值，確保它們不會顯著增加 LOG200 產生的輸出噪聲。選擇 E94 (5%) 或精度更高的電容器以及 E198 (0.1%) 電阻器以實現精確的濾波器頻率響應。在濾波器和信號路徑上選擇高等級 C0G (NP0) 電容器，以更大限度地減少失真。
- 將輸出電阻設置為 24.9Ω，并使用 1.2nF 電容器。該示例中顯示的值可為 LOG200、ADS7052 14 位 1MSPS 單端輸入和 SAR 數據轉換器提供良好的趨穩性能。如果電路進行了修改，設計人員需要根據所選的 ADC 和應用需求選擇不同的 R-C 充電濾波器。請參閱 SAR ADC 前端元件選擇簡介 培訓視頻，了解更多信息。
圖 7-2 展示了濾波器的增益和相位頻率響應圖。Sallen-Key 濾波器具有巴特沃斯響應，具有最大平坦通帶增益，并且在 50kHz 時具有二階衰減。該濾波器有效衰減了任何不需要的高頻信號，并防止噪聲重新混入光傳感器信號的頻率范圍。

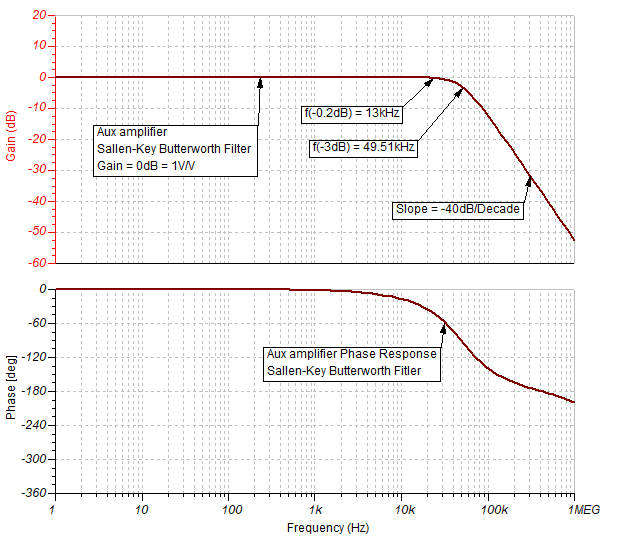

圖 7-3 Aux 放大器 Sallen-Key 濾波器頻率響應仿真
