ZHCAE86 July 2024 TUSB564-Q1
3 USB 4 米系統
作為測試的起點，信號路徑中使用了兩根 2 米長的 USB-C 電纜。一根電纜放置在 TUSB564-Q1 之前，另一根電纜放置在 TUSB564-Q1 之后。該工作臺板上的短前置通道和后置通道 FR4 布線會增加額外的損耗。USB-C 主機連接到上游，并且在下游 USB 電纜的末端進行測量。
圖 3-1 USB 4 米系統方框圖在此測試中，TUSB564-Q1 使用的均衡設置為 #3。這會在下行端口上添加 2.2dB 的增益。圖 3-2 展示了在該系統的下行端進行 5G 遠端 USB 合規性測試的結果。

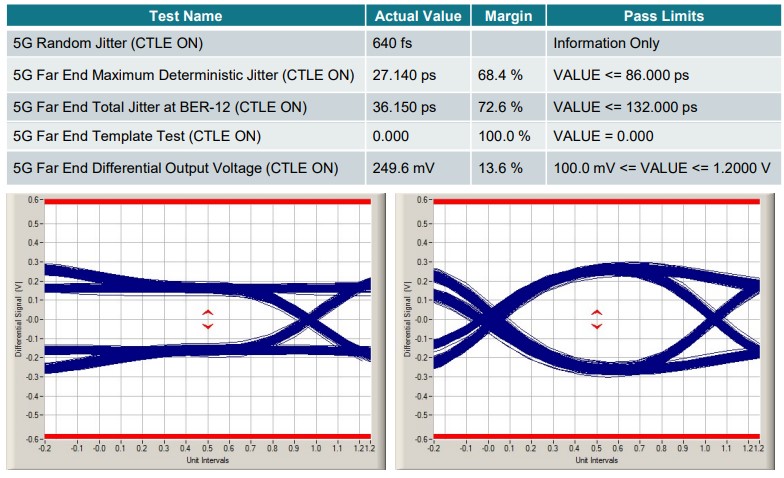

圖 3-2 USB 4 米系統測試結果在此配置下，5G USB 合規性測試能夠順利通過，而不會出現任何問題。眼圖展示了定義的眼圖張開度和轉換區域。
