ZHCAE86 July 2024 TUSB564-Q1
5.1 5.4Gbps
TUSB564-Q1 上使用的均衡設置為 #0。這會在通過器件路由的 DisplayPort 信道上添加 1.0dB 的增益。以下是在該系統的下行端進行 5.4Gbps DisplayPort 合規性測試的結果。

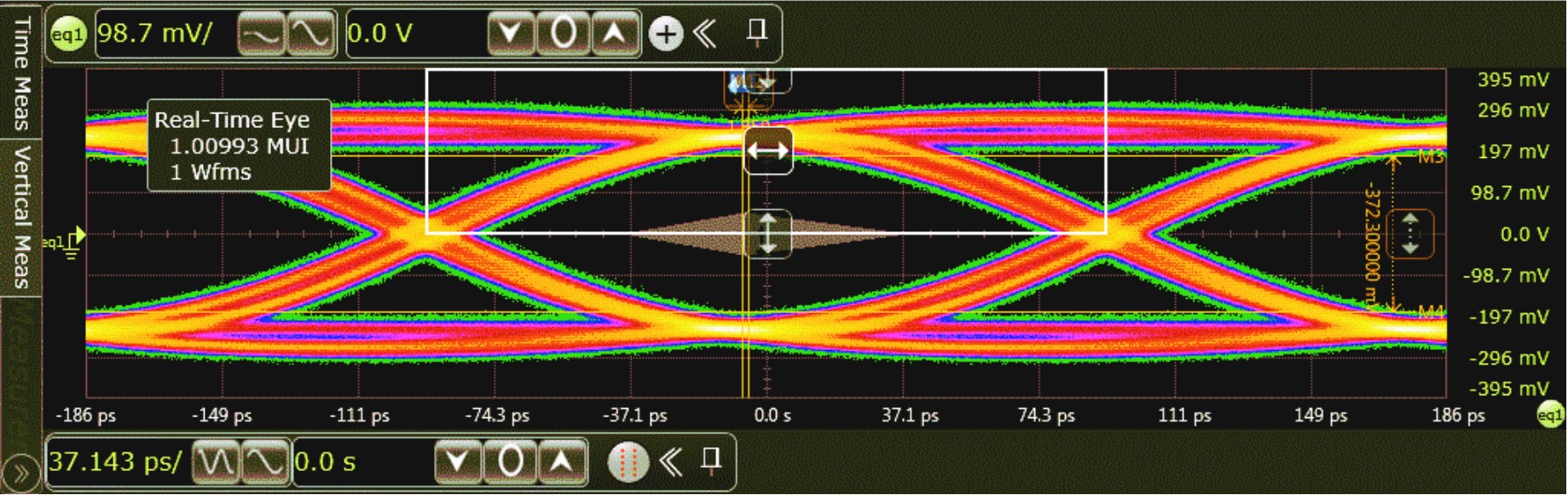

圖 5-2 DisplayPort 4.6 米系統測試結果（5.4Gbps 信道 0）

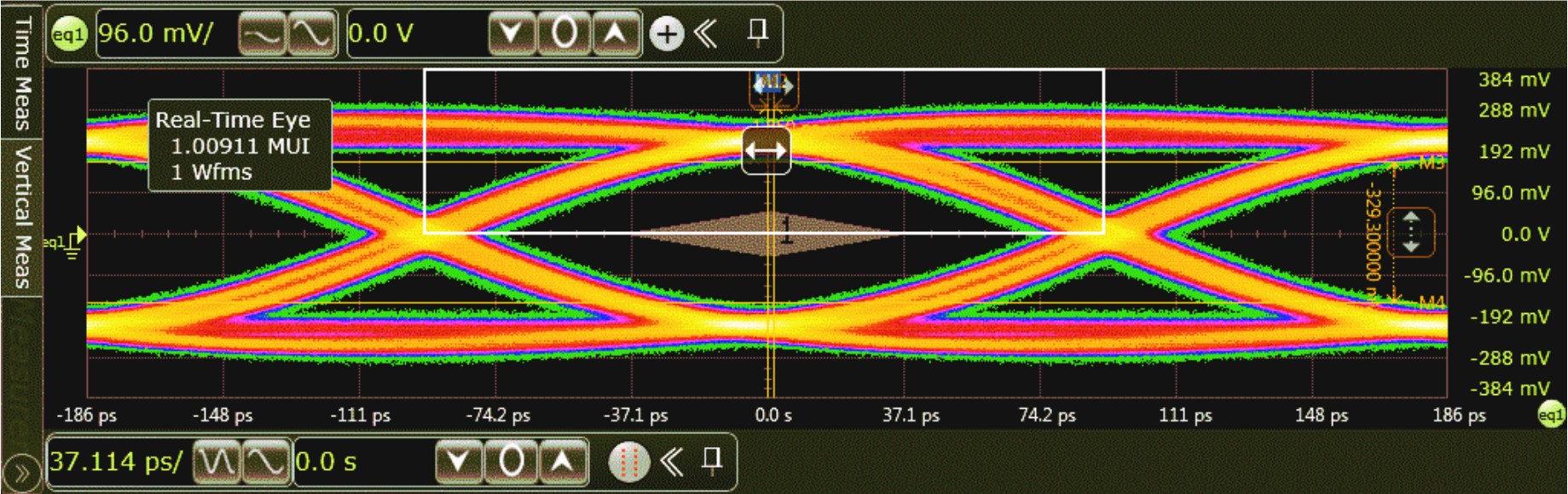

圖 5-3 DisplayPort 4.6 米系統測試結果（5.4Gbps 信道 1）

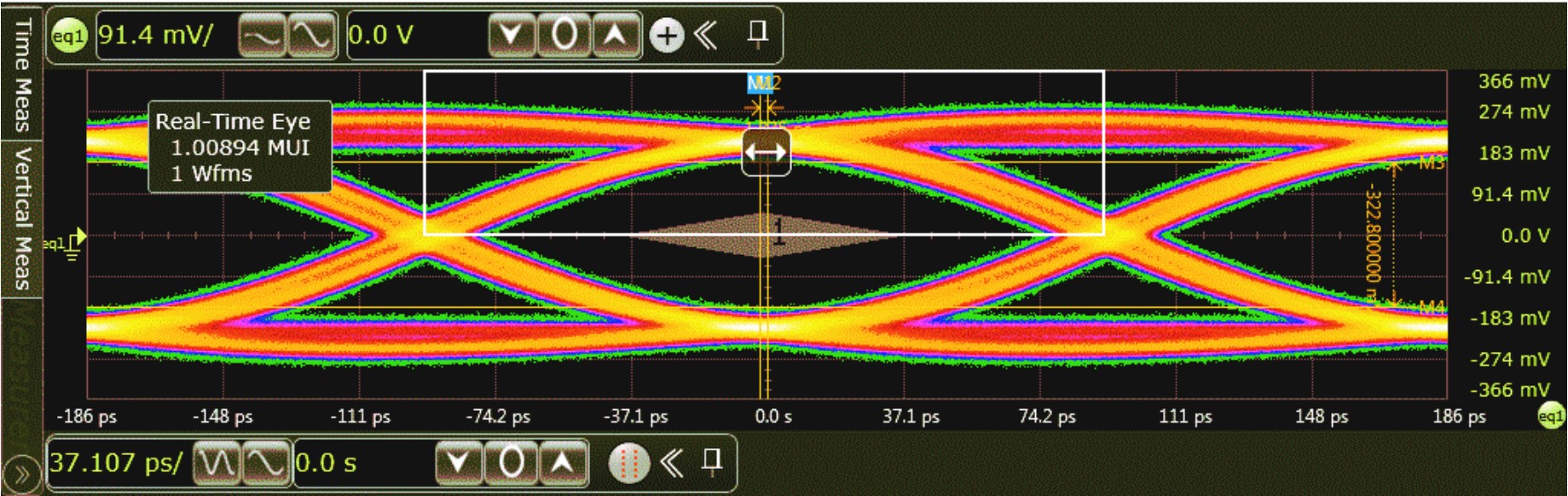

圖 5-4 DisplayPort 4.6 米系統測試結果（5.4Gbps 信道 2）

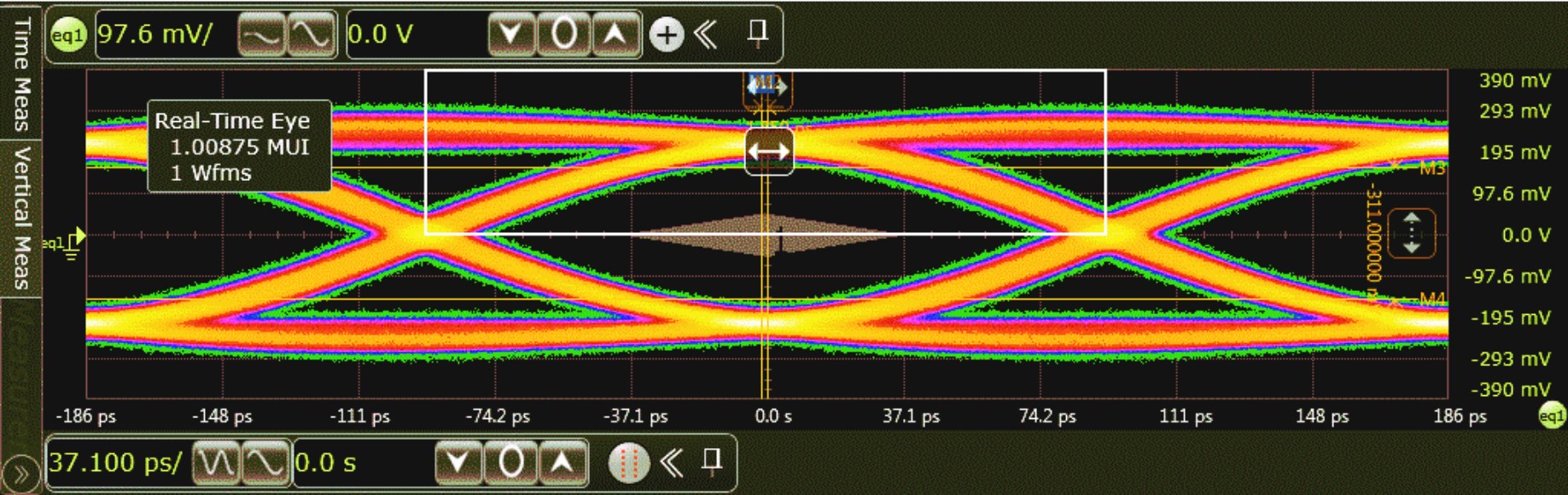

圖 5-5 DisplayPort 4.6 米系統測試結果（5.4Gbps 信道 3）在此配置下，合規性測試能夠順利通過，而不會出現任何問題。眼圖展示了定義的眼圖張開度和轉換區域。
