ZHCAE86 July 2024 TUSB564-Q1
6 DisplayPort 9.2 米系統
在模擬長電纜 DisplayPort 系統時，信號路徑中使用了兩根 4.6 米長的 DisplayPort 電纜。一根電纜放置在 TUSB564-Q1 之前，另一根電纜放置在 TUSB564-Q1 之后。該工作臺板上的短前置通道和后置通道 FR4 布線會增加額外的損耗。一個 DisplayPort 源連接到上游，并且在下游 DisplayPort 電纜的末端進行測量。
圖 6-1 DisplayPort 9.2 米系統方框圖此測試中使用 5.4Gbps DisplayPort 信號。TUSB564-Q1 上的均衡設置為 #9。這會在通過器件路由的 DisplayPort 信道上添加 11.0dB 的增益。以下是在該系統的下行端進行 5.4Gbps DisplayPort 合規性測試的結果。

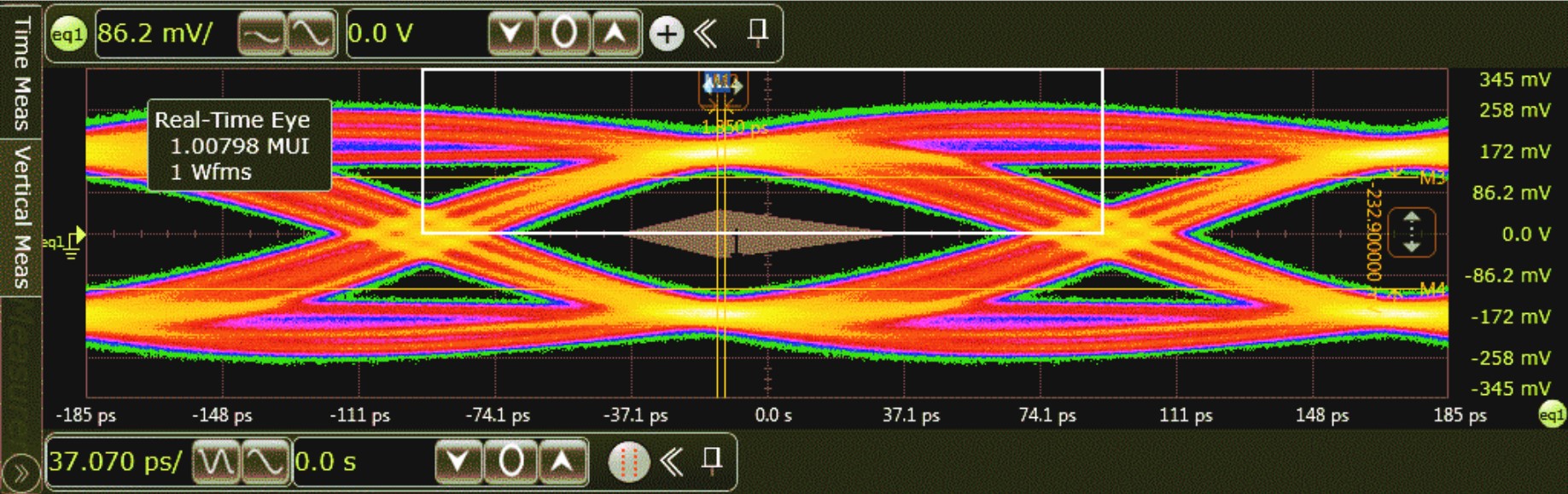

圖 6-2 DisplayPort 9.2 米系統測試結果（通道 0）
圖 6-3 DisplayPort 9.2 米系統測試結果（通道 1）
圖 6-4 DisplayPort 9.2 米系統測試結果（通道 2）

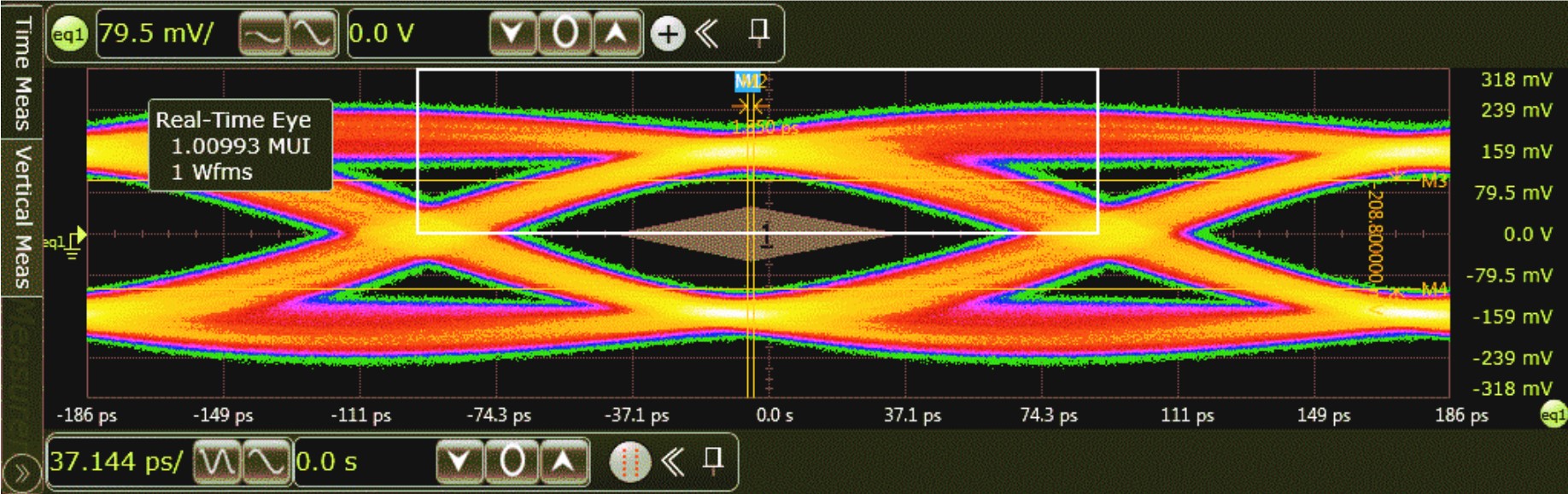

圖 6-5 DisplayPort 9.2 米系統測試結果（通道 3）在此配置下，合規性測試能夠順利通過，而不會出現任何問題。眼圖展示了定義的眼圖張開度和轉換區域。在 5.4Gbps 下，TUSB564-Q1 具有足夠的補償能力，可通過 9.2 米電纜驅動 DisplayPort 信號并且還留有一定的裕度。
