ZHCAE86 July 2024 TUSB564-Q1
5.2 8.1Gbps
TUSB564-Q1 上使用的均衡設置為 #13。這會在通過器件路由的 DisplayPort 信道上添加 13.0dB 的增益。以下是在該系統的下行端進行 8.1Gbps DisplayPort 合規性測試的結果。

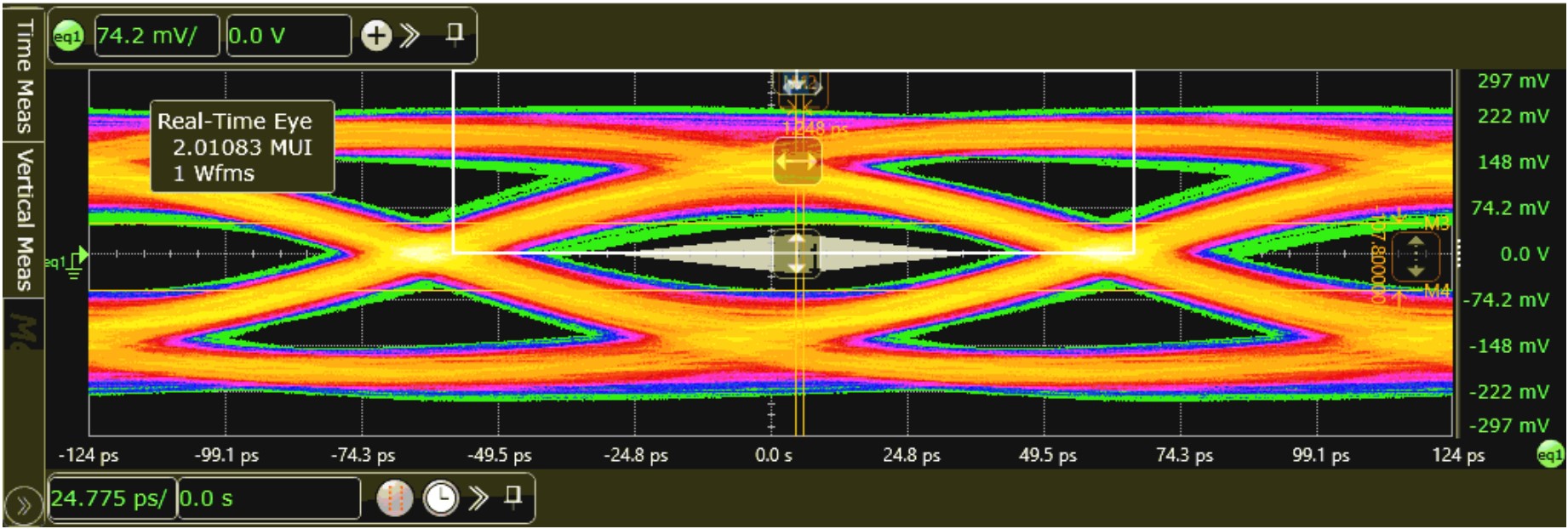

圖 5-6 DisplayPort 4.6 米系統測試結果（8.1Gbps 信道 0）

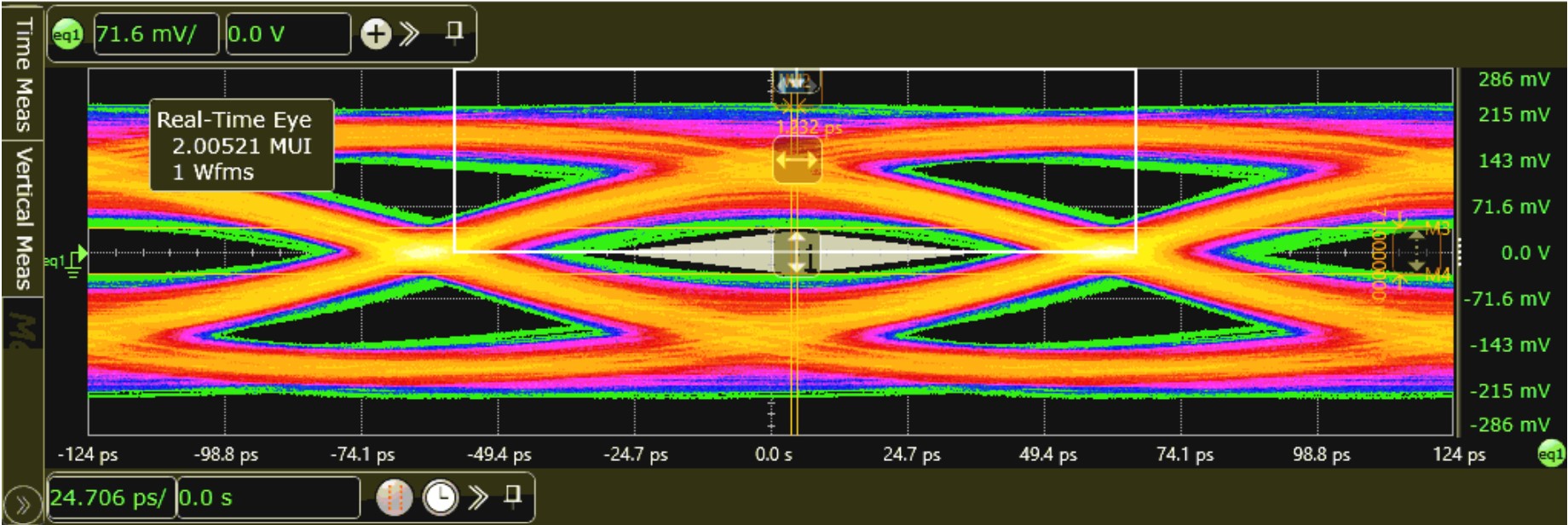

圖 5-7 DisplayPort 4.6 米系統測試結果（8.1Gbps 信道 1）

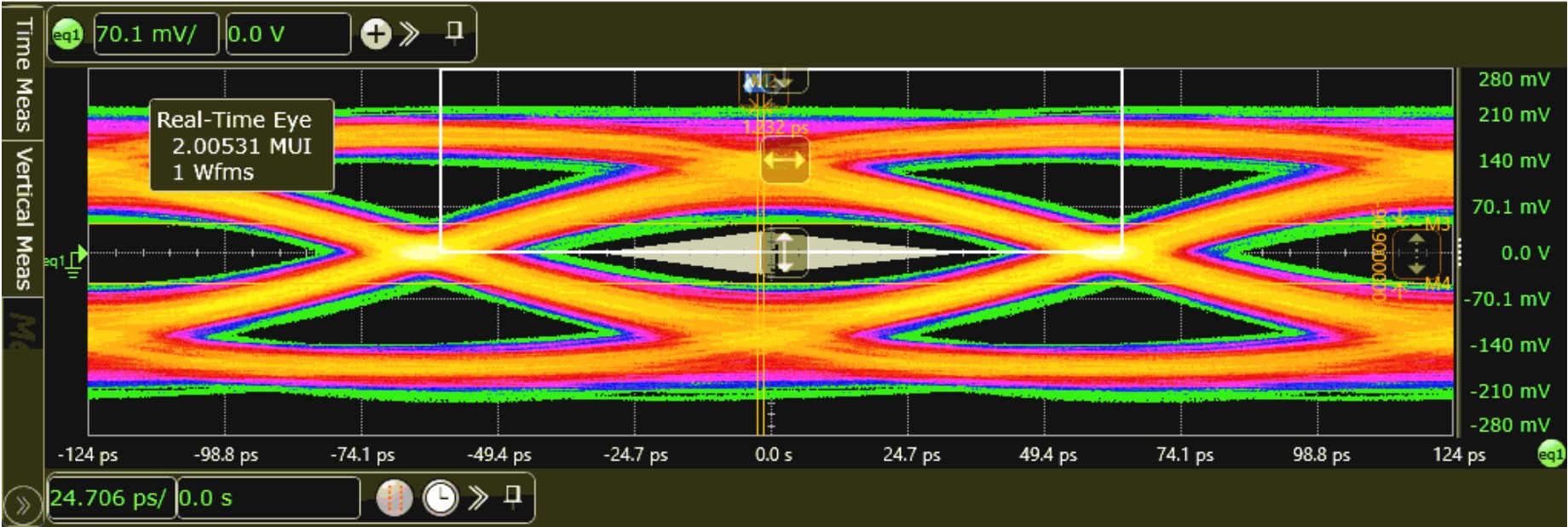

圖 5-8 DisplayPort 4.6 米系統測試結果（8.1Gbps 信道 2）

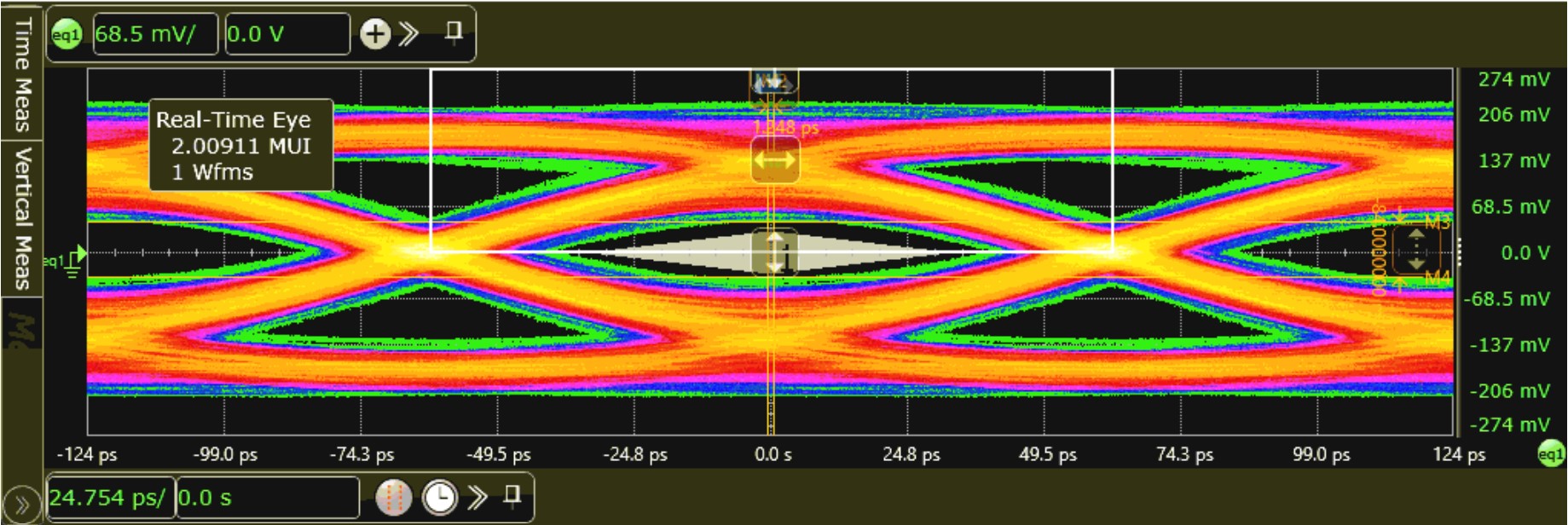

圖 5-9 DisplayPort 4.6 米系統測試結果（8.1Gbps 信道 3）在此配置下，合規性測試能夠順利通過，而不會出現任何問題。眼圖展示了定義的眼圖張開度和轉換區域。從眼圖中可以看出，8.1Gbps 時的衰減大于 5.4Gbps 時的衰減，這是預期結果。這就是為什么在該測試中需要比之前 5.4Gbps DisplayPort 測試更大均衡值的原因。
