2.4 測試結果
效率和熱性能是實際應用中的兩個重要特性。從上面的分析可以看出，開關頻率直接影響開關損耗和驅動器損耗。表 2-1 列出了使用 TPS568230 器件時的測試參數。TPS568230 具有 MODE 引腳，可設置三種不同的工作模式，以實現輕負載運行以及重負載下的 600kHz/800kHz/1MHz 開關頻率。本文的輕負載運行均選擇了 Eco-mode?。
表 2-1 TPS568230 測試參數
| Fsw/kHz | Vin/V | Vout/V | L/μH | DCR/mΩ | Cin/μF | Cout/μF |
|---|---|---|---|---|---|---|
| 600 | 12 | 1 | 0.68 | 4.7 | 44 | 88 |
| 1000 | 12 | 1 | 0.47 | 3.8 | 22 | 44 |
根據表 2-1 中的測試條件，圖 2-2 展示了負載范圍從 1mA 到 8A 時的效率比較。圖 2-3 和圖 2-4 展示了 8A 負載下的熱性能比較結果。得出的結論是，由于開關損耗和驅動器損耗的差異，兩種頻率條件下的效率和熱性能有所不同。當開關頻率設置為 600kHz 時，效率更高，熱性能更好。

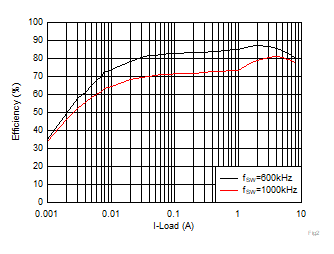

圖 2-2 效率比較數據
圖 2-3 熱性能，F(xiàn)SW = 600kHz

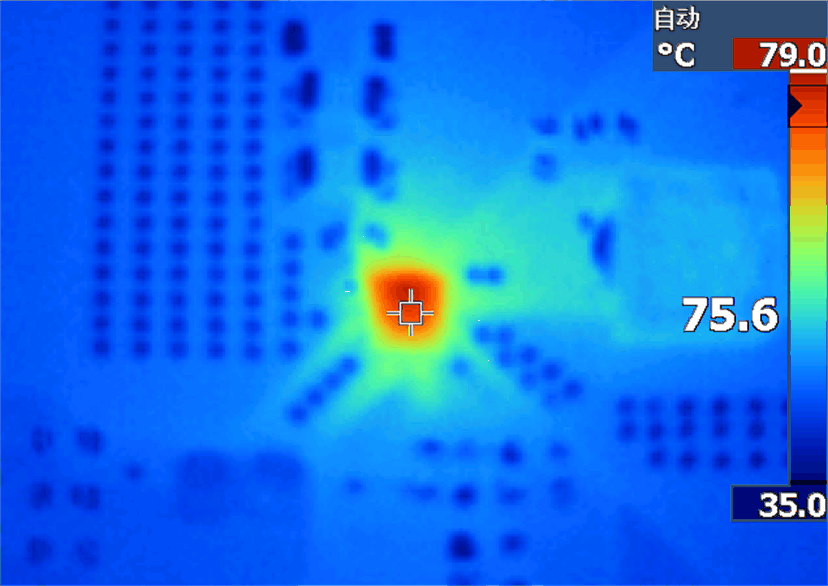

圖 2-4 熱性能，F(xiàn)SW = 1000kHz
