4.1.1 在演示中使用 TMAG5131-Q1 實現車門開/關檢測
在該演示中，TMAG5131-Q1 汽車霍爾效應開關可檢測車門的打開或關閉狀態。TMAG5131-Q1 位于車門底部，如圖 4-3 所示。TMAG5131-Q1 可檢測車門框架中嵌入的小型磁體的磁場。具體的器件型號是 TMAG5131C1D，其采樣頻率為 20Hz，在 BOP 典型值為 ±3.0mT 時觸發，在 BRP 典型值為 ±1.5mT 時釋放，并具有 1.5mT 遲滯。該器件的數字輸出將進入 TI-SCB 上的輸入引腳。

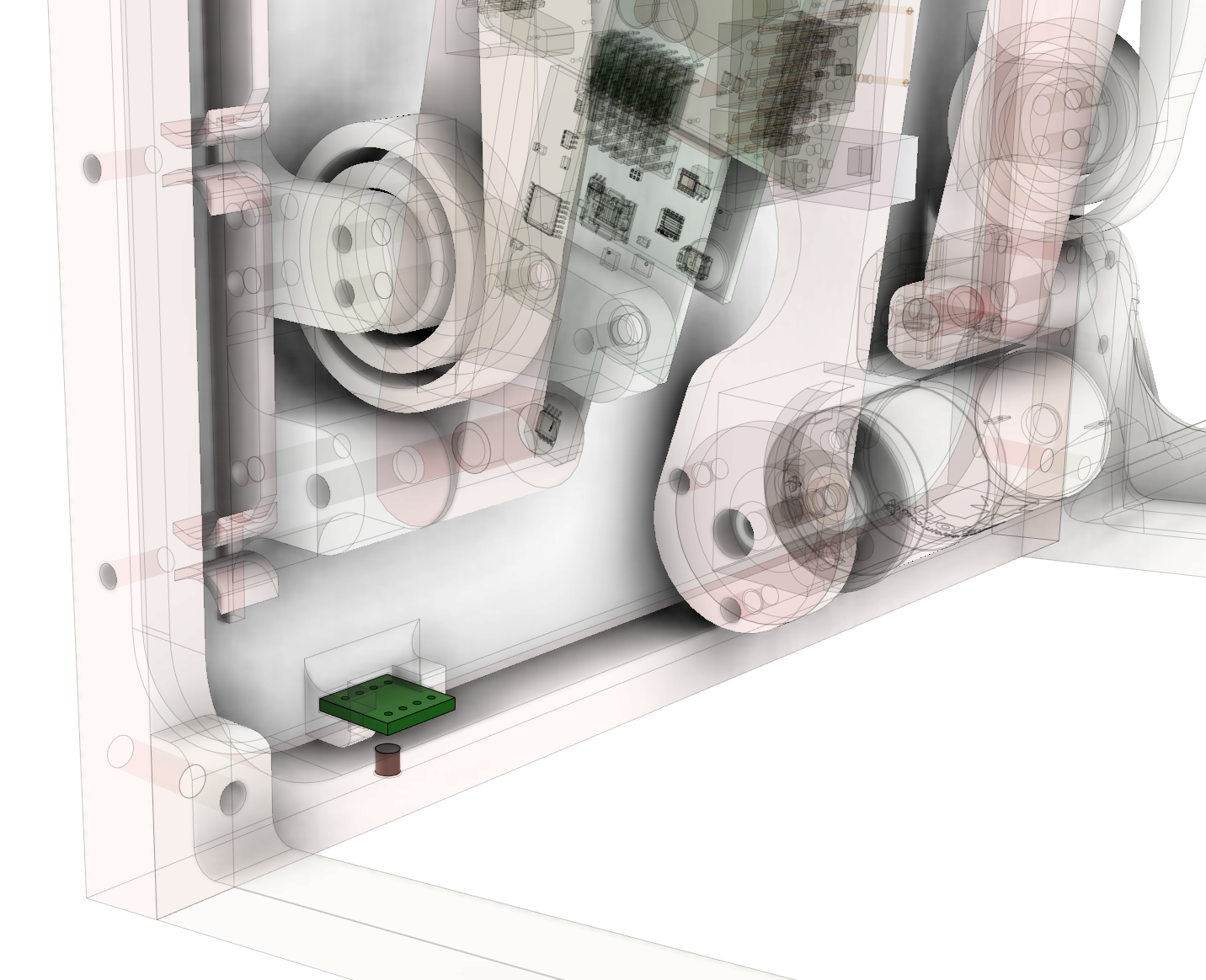

圖 4-3 TMAG5131-Q1 位置和嵌入在車門框架中的磁體TMAG5131-Q1 在磁體上方居中，在傳感器封裝頂部與磁體表面之間有 4.08mm 的氣隙。磁體和傳感器都距離鉸鏈原點大約 140mm。磁體的高度為 3.08mm，半徑為 1.59mm。
圖 4-4 顯示了 TI 磁感應模擬器 (TIMSS) 在從關閉到打開的 90 度旋轉過程中對于這些磁體和傳感器位置的仿真結果。該仿真的配置考慮了 TMAG5131-Q1 BOP 最大值和 BRP 最小值，因此有助于確定器件可能改變狀態的最壞情況。結果顯示，當車門打開時，TMAG5131-Q1 輸出會在旋轉 3 度后釋放。當車門關閉時，TMAG5131-Q1 輸出會在 2 度處激活。這些磁場轉換處于車門關閉位置和打開位置的空間范圍內，在本例中被認為是 90 度。2 至 3 度的轉換區域有助于確保 TMAG5131-Q1 在車門僅輕微打開時也能釋放，并且 TMAG5131-Q1 僅在回到關閉位置時才會再次激活。

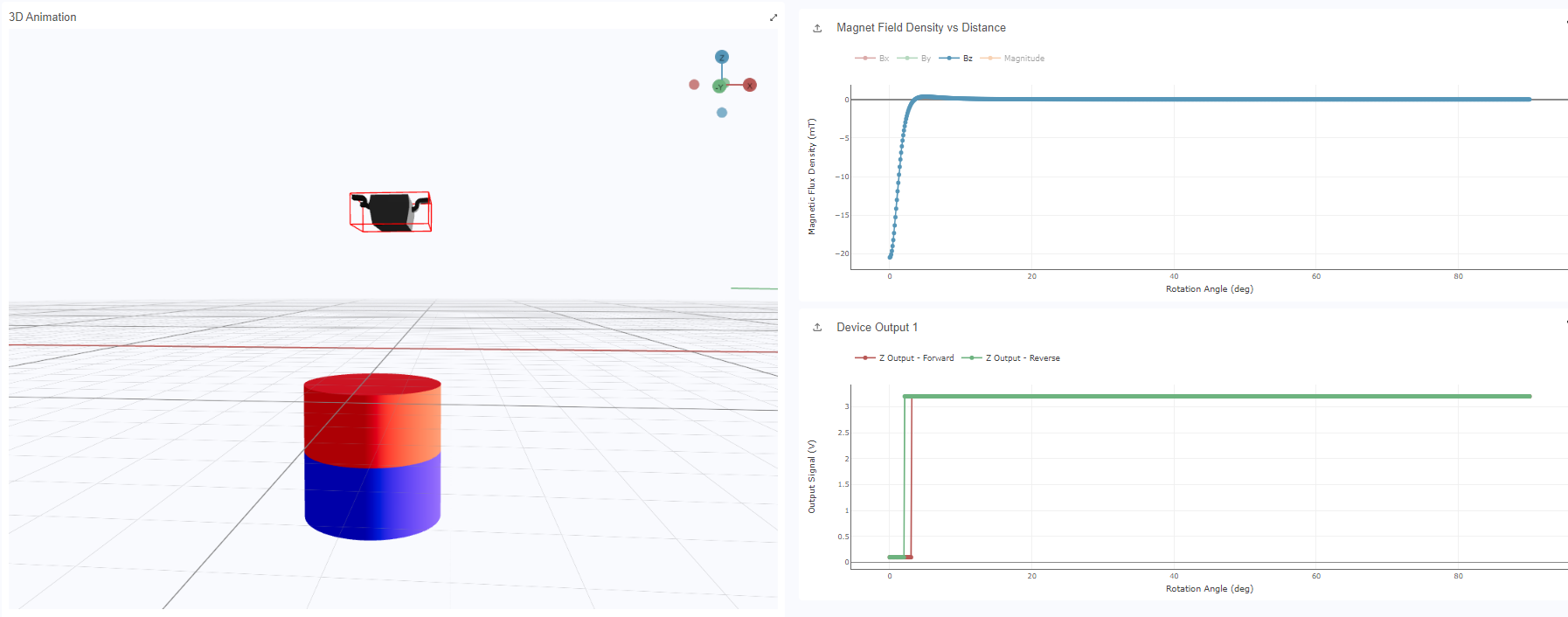

圖 4-4 TMAG5131-Q1 車門打開或關閉 TIMSS 仿真結果在該演示的 GUI 中，TI-SCB 上的 GPIO 會監控 TMAG5131-Q1 的輸出以確定車門是打開還是關閉狀態，并會使用車門指示燈顯示當前狀態。在圖 4-5 和圖 4-6 中，您可以看到當車門關閉時，車門指示燈熄滅，當車門打開時，指示燈亮起。該演示中的車門打開或關閉檢測的全部操作均在此視頻中展示。

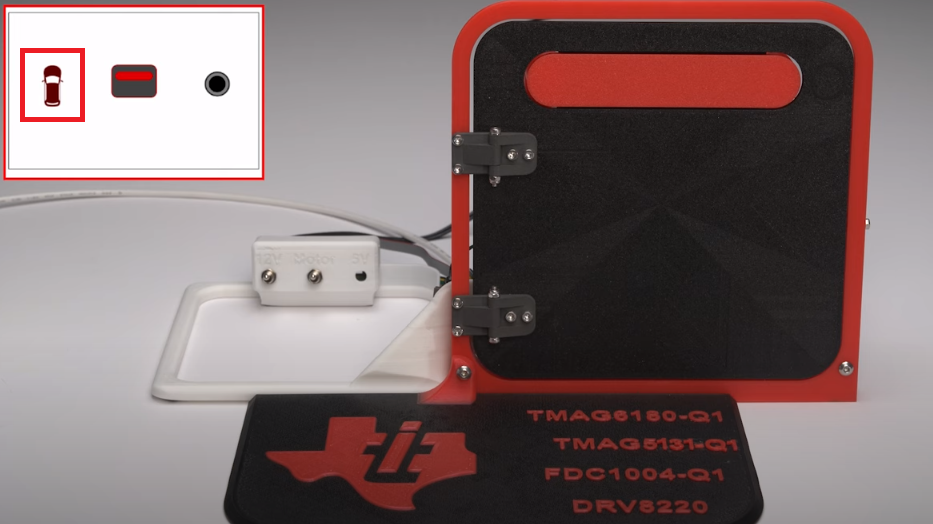

圖 4-5 車門關閉指示燈

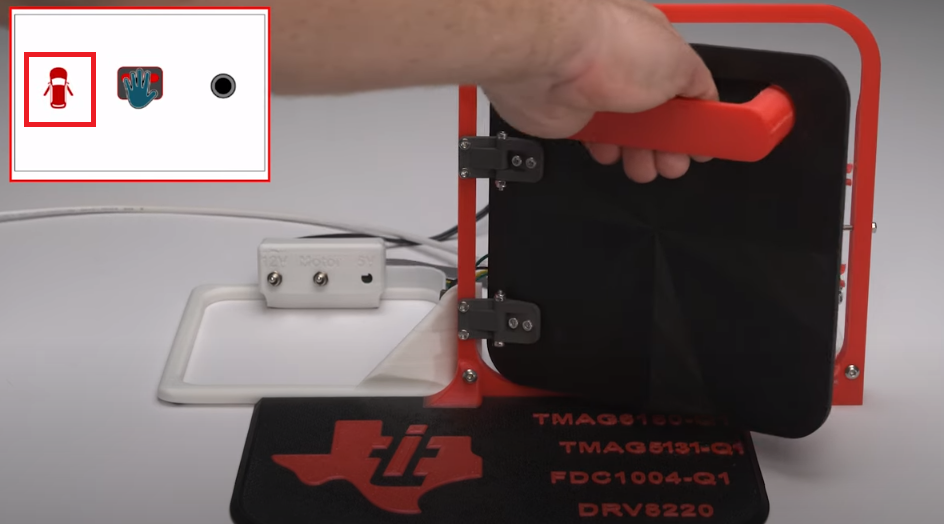

圖 4-6 車門打開指示燈
