由于傳感器、外表面和用戶手之間存在空氣間隙和塑料，即使是對位于縮回和伸出位置的車門把手進行近似分析也會更加復雜一些。一些簡單的計算（類似于觸控按鈕，但考慮了塑料和空氣間隙的介電效應）再結合方程式 2 中的平行板電容器公式，可以得出非常接近我們使用演示時獲得的實驗結果。為此，我們可以針對有手在伸出的把手上的情況，指定塑料厚度和空氣間隙寬度。

機械堆疊（顯示空氣間隙寬度和塑料厚度）如表 4-1 和圖 4-20 所示。

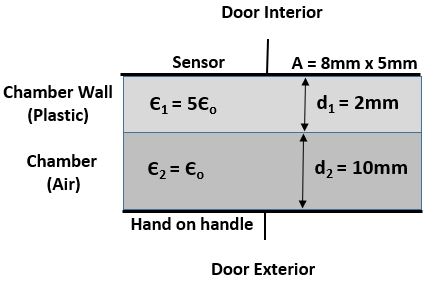

圖 4-20 車門把手機械堆疊用于計算電容

使用先前給出的并聯電容器公式，在前面的堆疊中，我們可以預期的近似電容是多少？假設用手抓住伸出的把手，如圖 4-21 所示。

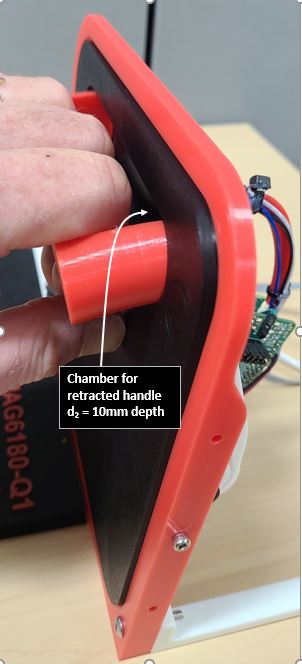

圖 4-21 用手抓住伸出的把手

假設表 4-1 中的項目 (1) 和 (2) 實際上是我們需要在電容器公式中考慮的唯一距離。首先，項目 (1) 是 8cm x 5cm 車門把手傳感器與容納縮回車門把手的腔室之間的 2mm 厚塑料 (ε_r = 5)。第二個項目 (2) 是 2mm 厚塑料外表面與車門外表面之間的 1cm 空氣間隙 (ε_r = 1)。用手抓住伸出的把手時，用戶的手指可以形成一個接地平面，這個平面距離腔室外表面約 1cm（根據上面的項目 2）。

因此，對于電容器，一個平行板可以是傳感器，另一個平行板可以是由抓住車門把手的用戶手指形成的接地平面。如果我們做簡化假設，兩個平面的表面相等，那么我們的總電容可以通過具有兩個不同介電常數的區域進行近似計算，如圖 4-20 所示。

傳感器和用戶手指之間的總電容可以近似為兩個串聯的電容器，這兩個電容器具有相同的板 面積，但間隙長度和介電常數不同。基于上述堆疊的數量基于塑料厚度 [d₁ = 2mm，ε_r1 = 5] 以及腔室表面與用戶手指之間的空氣間隙 [d₂ = 1cm，ε_r2 = 1]，如以下公式所示。

這種簡單計算的結果與該演示的結果相比如何？圖 4-22 顯示了該演示的 FDC1004 輸出與時間樣本的關系圖，在第 400 個和第 500 個時間樣本之間時，手抓住展開的把手。手抓住把手之前，F(xiàn)DC1004 報告?zhèn)鞲衅麟娙菁s為 1.5pF，這一數值在一定程度上符合我們粗略計算的 1pF 結果。手抓住把手之后，報告的電容穩定在大約 2.9pF。雖然這不是計算得出的值，但它確實反映了一個事實，即最靠近傳感器的手表面約為 12mm 至 13mm，而不是我們?cè)谟?jì)算中使用的 10mm。

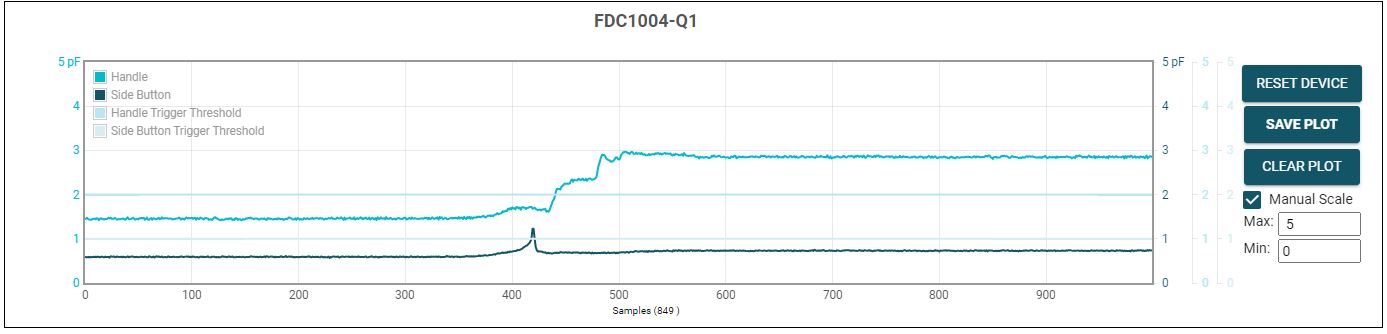

圖 4-22 演示車門把手：FDC1004 在抓住把手之前和之后報告的電容
