2.2 優化功率級中的熱環路
確定電源布局的關鍵部分后，您的下一個任務是盡可能地減少任何噪聲源和不必要的寄生。輸入開關電流環路和輸出開關電流環路是主要的高電流環路。盡可能地減小這些環路的面積，以抑制產生的開關噪聲并優化開關性能。
要盡可能縮小的最重要環路區域是以下兩個路徑：一個路徑從輸入電容器到降壓高側和低側 MOSFET，再返回輸入電容器的接地連接；另一個路徑從輸出電容器到升壓高側和低側 MOSFET 并返回到輸出電容器的接地連接。將電容器的負極端子連接到低側 MOSFET（接地端）的源極附近。同樣，將一個或多個電容器的正極端子連接到兩個環路高側 MOSFET 的漏極附近。
除了遵循上述建議外，還應遵循 MOSFET 制造商建議的任何 MOSFET 布局注意事項，包括焊盤幾何形狀和焊錫膏模版設計。

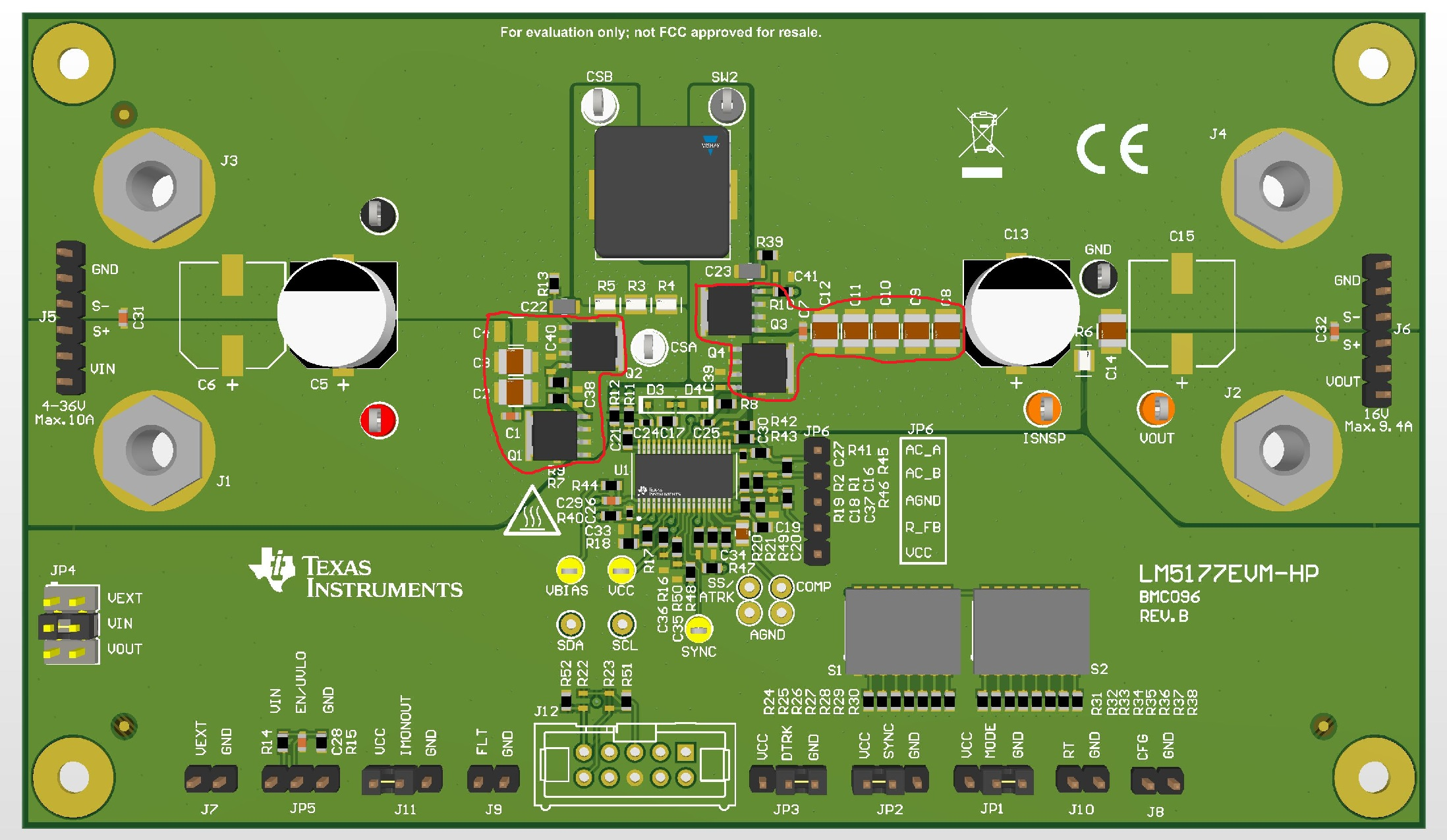

圖 2-2 LM5177 四開關降壓/升壓器件中的熱環路
