ZHCAB98D September 2019 – December 2021 PGA450-Q1 , PGA460 , PGA460-Q1 , TDC1000 , TDC1000-Q1 , TDC1011 , TDC1011-Q1 , TUSS4440 , TUSS4470
2.5 傳感器頻率
對于空氣耦合應用，超聲波傳感器的工作頻率范圍為 30 kHz – 500 kHz。隨著超聲波頻率的增加，衰減率增加。因此，低頻傳感器 (30 kHz – 80 kHz) 對遠距離更有效，而高頻傳感器對短距離更有效。更高頻率的傳感器 (80 kHz – 500 kHz) 也可以減少振鈴/衰減，這會縮短最小檢測范圍。對于液位感測，通常使用 1 MHz 范圍內的傳感器。更多有關使用超聲波技術進行液位感測的信息，請閱讀用于液位感測的超聲波感測基礎知識應用報告 (SNAA220)。

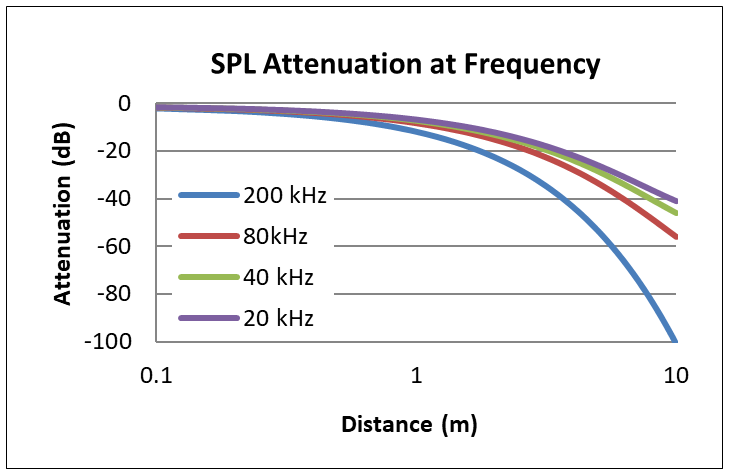

圖 2-8 測量距離與頻率的相關性頻率、分辨率、方向性、衰減和距離之間的關系可以通過以下關系觀察到：
↑ 頻率 :: ↑ 分辨率 :: ↑ 更窄的方向性 :: ↑ 衰減 :: ↓ 距離
傳感器的視場可以從窄 (15°) 到寬 (180°)。頻率越高，視場越窄。使用低頻傳感器的窄視場也可以通過在傳感器周圍添加“喇叭”來實現，從而將其回波引導到更窄的模式中。
