TI 建議以正弦波或方波的中心頻率驅動傳感器，以實現更佳效果。大多數集成解決方案都有一個輸出驅動器，它由低側驅動器組成（用于在變壓器驅動情況下驅動變壓器）；或由采用 h 橋配置的 FET 組成（用于直接驅動解決方案）。

傳感器以其諧振頻率發出回聲后，系統必須偵聽傳感器視場中的物體產生的回波。超聲波系統通常會過濾回波，以去除噪聲并在信號進入 ADC 之前對其應用增益。對超聲波系統應用增益的一些方法如下：

• 數字增益/固定增益：對整個超聲回波應用固定增益。
• 時變?cè)鲆妫?/strong>所應用的增益取決于物體的遠近。通常，時間上越晚的物體產生的回波響應越弱，時間上越早的物體產生的回波響應越強。為了解決這一問題，并防止近距離信號飽和并能夠識別更遠的物體，用戶可以選擇對其系統應用增益，具體來說就是在較早的時間應用較小的增益，在較晚的時間應用較大的增益。這使用戶能夠根據系統需求靈活地配置增益。
• 自動增益控制/對數放大器：對數放大器方法是一種在處理高振幅和低振幅輸入信號時實現自動增益控制的方法。對數放大器根據對數刻度對輸入信號應用增益，這有助于從微弱信號中獲得更強的回波響應，同時也適當?shù)貙?duì)強信號應用增益但要防止飽和，類似于時變?cè)鲆娣椒?。雖然時變?cè)鲆娣椒ㄈQ于物體在時間上的位置，但對數放大器取決于輸入信號本身的實際回波，而不依賴于時間。

設計人員可以檢查過零頻率數據，以驗證回波是否為傳感器的回波。這也可用于檢測多普勒頻移（即發射的聲波頻率的變化），以檢測運動及其方向。

一旦對返回信號進行了適當濾波和增益，就可以將數據發送到 ADC 以進行進一步的信號處理。圖 2-2 顯示了來自 ADC 輸出的信號。

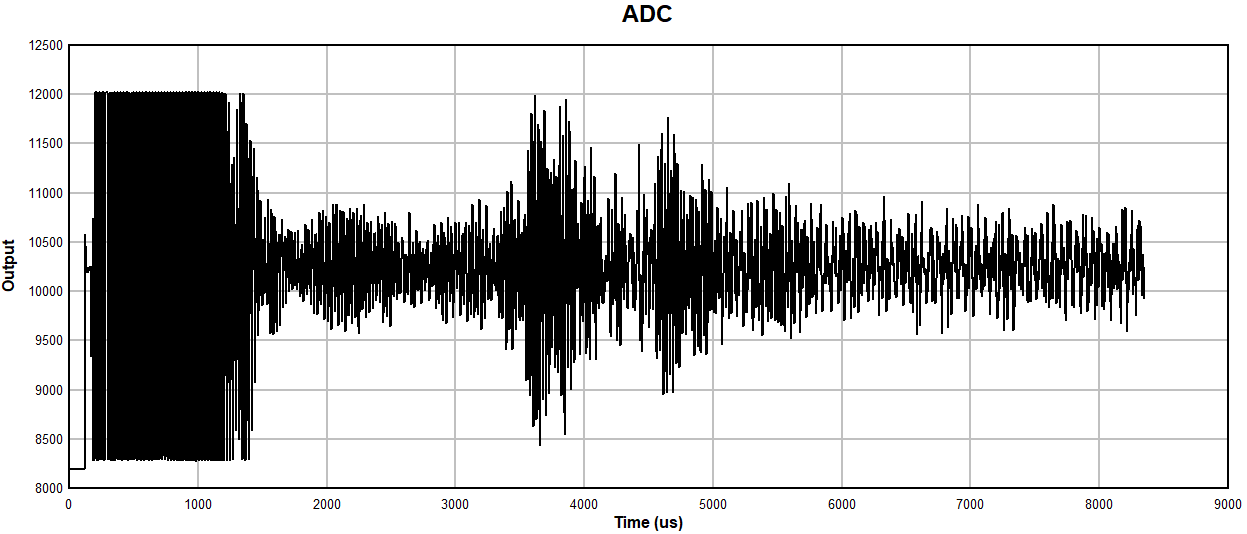

圖 2-2 來自 ADC 的典型輸出

信號經過數字化處理后，就可以進入數字信號處理器 (DSP) 或 MCU 以進行進一步處理。首先，它通過帶通濾波器來減少任何帶外噪聲。

圖 2-3 來自帶通濾波器的典型輸出

下一步是對信號進行整流，以提取信號的絕對值，如圖 2-4 所示。

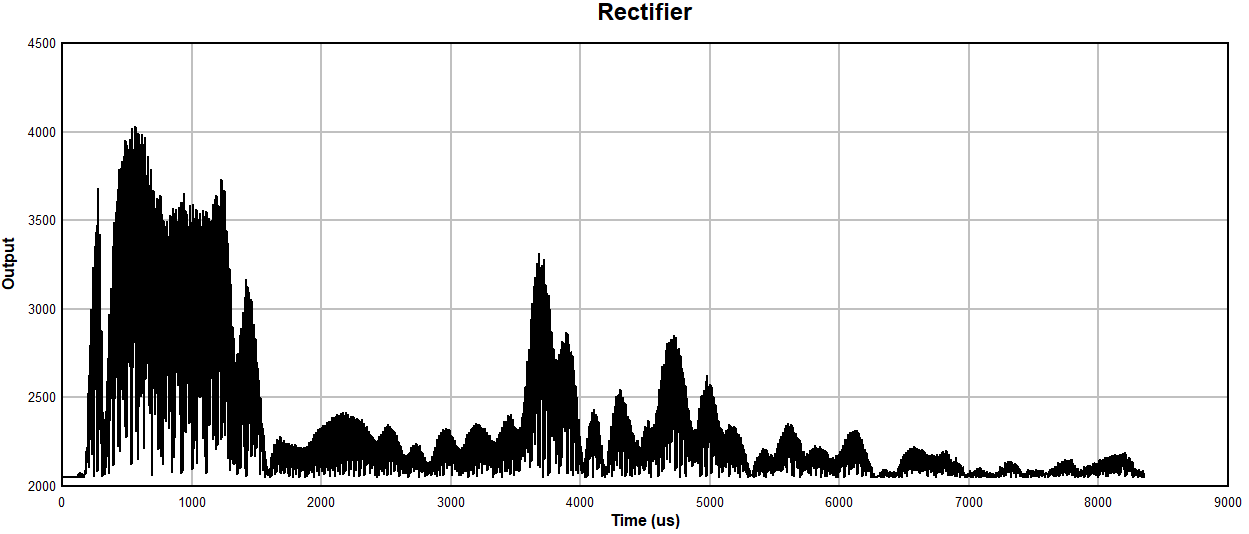

圖 2-4 來自整流器的典型輸出

整流后，通常會在應用低通濾波器之前保持峰值，以確保已整流信號的峰值振幅不會被濾除。通過結合使用峰值保持功能和低通濾波器，可生成解調輸出，如圖 2-5 所示。這樣，就可以輕松地應用閾值來進一步定制信號以消除噪聲，并提取飛行時間數據以及回波寬度和振幅信息。解調后的信號也稱包絡信號。

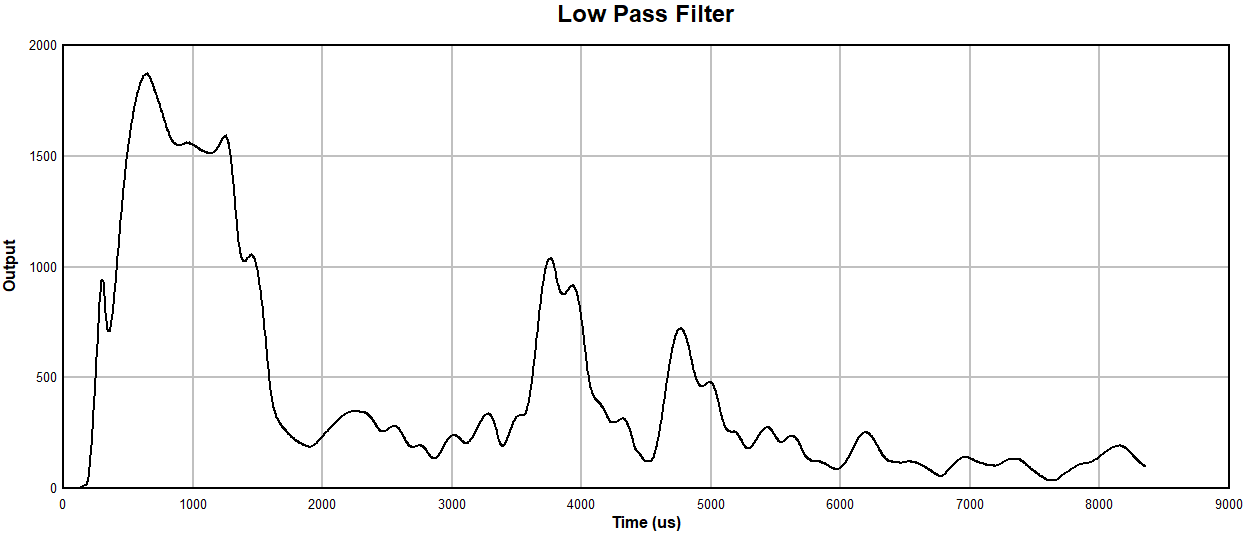

圖 2-5 來自低通濾波器的典型輸出
