3 負載瞬態響應

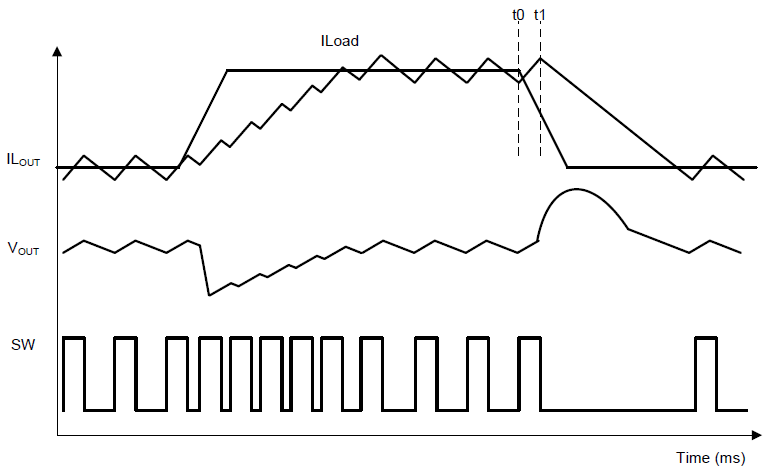

負載在企業機架服務器中的分布會發生巨大變化，因此考慮交流瞬態性能非常重要。選擇具有快速瞬態響應能力并采用非線性控制技術（例如恒定接通時間或 D-CAP3?）的直流/直流轉換器，即可實現快速瞬態響應并具有最小輸出電容。常見的 D-CAP3 轉換器設計在確定輸出電容的值時要考慮三個主要因素：瞬態（包括負載階躍和負載階躍的壓擺率）、輸出紋波和穩定性。在負載瞬變很嚴格的應用中，輸出電容主要取決于瞬變要求。如今，在某些高端、高性能應用特定集成電路 (ASIC) 和現場可編程門陣列 (FPGA) 設計中，嚴格滿足要求的紋波變得越來越重要。LC 輸出功率級必須在設計上滿足紋波標準?；?D-CAP3 的設計就小信號穩定性而言對電容的要求最低。此要求可防止所有 D-CAP 調制器出現次諧波多脈沖行為。圖 3-1 展示了 D-CAP3 控制模式在發生負載瞬態事件時如何工作。《計算輸出電容以滿足基于 D-CAPx? 調制器的集成 POL 轉換器設計的瞬態和紋波要求》應用報告說明了如何使用 D-CAP3 控制模式設計 1V 輸出的輸出濾波器，以便適應 ±10mV 的紋波要求和 ±30mV 的瞬態電壓偏差。

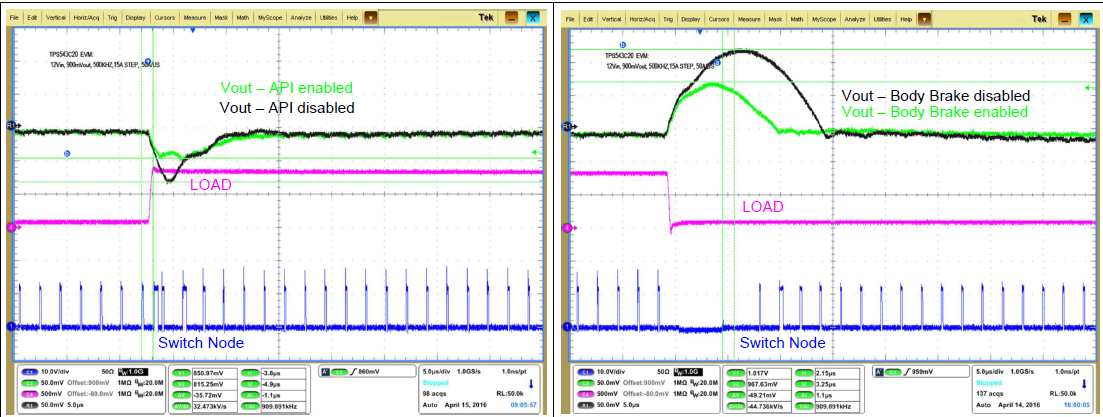

TPS543C20A 轉換器具有一種被稱為高級電流模式 (ACM) 的新控制模式，這是一種內部補償?shù)姆抡娣逯惦娏髂Ｊ娇刂品绞?，采用可同步時鐘的固定頻率調制器。內部積分器和直接放大式斜坡跟蹤環路在較寬頻率范圍內消除了對外部補償?shù)男枨?。TPS543C20A 還具有異步脈沖注入 (API) 和體制動功能，可分別通過顯著減少下沖和過沖（進而減少外部電容要求）來提高瞬態性能。激活 API 和體二極管制動功能后，ACM 可提供與 D-CAP3 類似的瞬態性能。圖 3-2 所示為通過 API 和體制動功能減少下沖和過沖的示例。比較內部補償型高級電流模式 (ACM) 與 D-CAP3? 控制模式
