4 高效率和熱性能

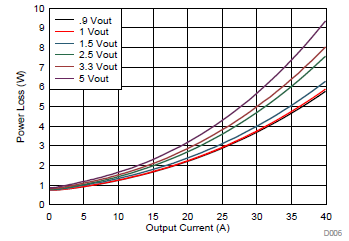

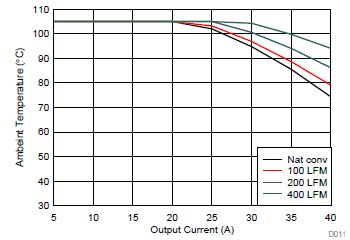

機架服務器采用具有許多 PCB 層的電路板，具體情況受限于外形因素。機架服務器設計用于狹窄的空間，因此在選擇直流/直流轉換器時，請考慮散熱環境和可用氣流。機架服務器內部的環境溫度通常在 60°C 至 70°C 之間，因為通常可以使用強制氣流。較高的電路板溫度會降低可靠性，而較高電流的直流/直流轉換器會極大地影響總體熱預算。圖 4-1圖 4-2 所示為 TPS543C20A 的安全運行曲線，而 展示了其功率損耗圖。TPS543C20A 直流/直流轉換器可在環境溫度為 75°C 且無氣流的情況下提供 40A 和 1V 輸出。在 25A 和 1V 輸出下，整個解決方案的功率耗散小于 3W，相當于在以 500kHz 頻率進行開關時的效率約為 90%。根據 6 層、每層 2 盎司覆銅和 2.75 英寸 x 3 英寸電路板尺寸的條件，TPS543C20A 測得的結至環境熱阻為 12°C/W，這證明了其低熱阻特性。但是，半導體和 IC 封裝存在許多熱指標，范圍可從 RθJA 到 ψJT。通常，設計人員會誤用這些熱指標來估算系統內的結溫。最終，熱性能取決于電路板布局以及對以 JEDEC 為參照的標準熱數字的使用。⁽²⁾
