2 電壓調節精度

隨著半導體工藝技術的進步，處理器需要更嚴密的電壓精度和更低的工作電壓。處理器數據表中將電壓容差規定為百分比形式或以 mV 為單位的值，涉及整個工作溫度范圍內的直流、交流和紋波變化。設計人員還要考慮直流/直流轉換器使用的電阻分壓器的容差、電路板的布線和走線損耗以及應用的變化（例如輸入電壓變化、溫度擺幅和負載的快速變化）。

應在數據表而不是首頁中查看直流/直流轉換器的反饋電壓精度。表 2-1 所示為 TPS548A28（這是一款 2.7V 至 16V、15A 轉換器）的穩壓反饋電壓或內部基準電壓規格，并顯示出在整個溫度范圍內的基準精度為 ±6mV 或 ±1%。通過選擇容差更嚴密的電阻器，可以提高總輸出電壓精度。如果需要更多的余量，設計人員可以選擇 0.1% 或 0.5% 的電阻器，但其成本略高。額外的余量可確保以較小的大容量電容和旁路電容滿足總計 ±3% 或 ±5% 的輸出電壓變化。⁽¹⁾

表 2-1 TPS548A28 的反饋電壓調節

參數	測試條件	最小值	典型值	最大值	單位
內部基準電壓	TJ = –40°C 至 125°C，Vcc = 3V	594	600	606	mV
內部基準電壓	TJ = 0°C 至 85°C，Vcc = 3V	597	600	603	mV

布局限制、連接器和電路板密度要求通常會影響總輸出電壓精度。直流/直流轉換器的遙感功能可補償較長布線引起的電壓降，以便適應需要高精度輸出電壓的處理器。當輸送較大的電流時，此功能特別有用，因?yàn)殡妷航翟谡麄€(gè)直流誤差中的占比很大。圖 2-1 所示為采用遙感功能并使用電壓反饋電阻器對輸出電壓進行編程的 TPS543B20。圖 2-2 所示為采用遙感功能但沒有電壓反饋電阻器的 TPS543B20，此時由 VSEL 引腳選擇基準電壓。RSP 和 RSN 引腳是真差分遙感放大器的極高阻抗輸入端子。

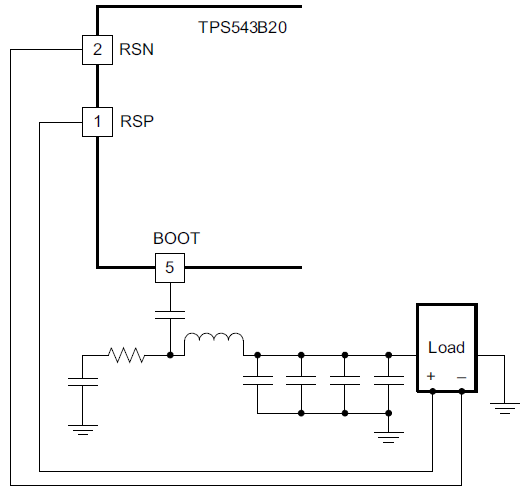

圖 2-1 無反饋電阻器的遙感

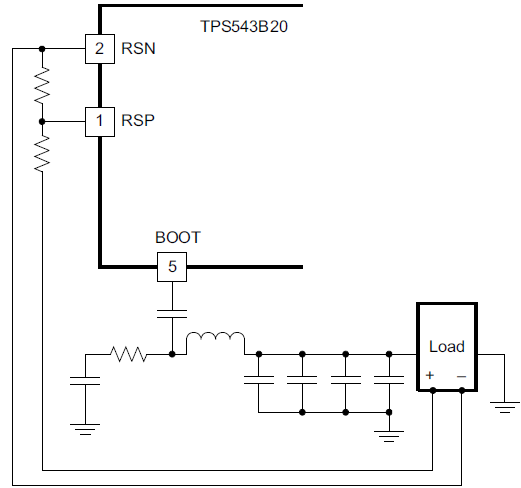

圖 2-2 有反饋電阻器的遙感

1. 電源設計小貼士 18：穩壓器的輸出電壓精度可能并沒有想象的那么差。
