3 說明
TPS6293x 是一款易于使用的高效同步降壓轉換器，具有 3.8V 至 30V 的寬輸入電壓范圍，并支持高達 2A (TPS62932) 和 3A（TPS62933 和 TPS62933x）的持續輸出電流和 0.8V 至 22V 輸出電壓。
該器件采用定頻峰值電流控制模式，可實現快速瞬態響應以及出色的線路和負載調節。內部環路補償經過優化，無需使用外部補償元件。
TPS62932、TPS62933 和 TPS62933P 在脈沖頻率調制模式下運行，可實現高輕負載效率。TPS62933F 在強制連續電流調制模式下運行，可在所有負載條件下保持較低的輸出紋波。TPS62933O 在 Out-of-Audio 模式下運行，可避免可聞噪聲。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS6293x | SOT583 (8) | 1.60mm × 2.10mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

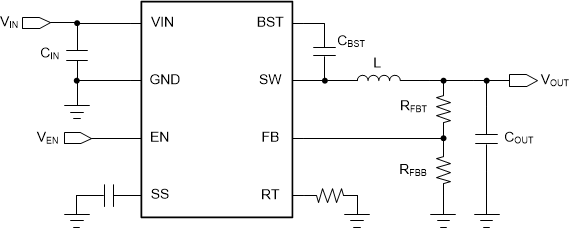

簡化原理圖
TPS62933 效率（VIN = 24V，fSW = 500kHz）
