9.3.2 與外部時鐘同步
通過在 MODE/SYNC 引腳上施加外部時鐘，可以對 TPS62850x-Q1 進行外部同步。只要輸入信號滿足電氣技術規格中給出的要求，就無需任何額外的電路?？梢栽谶\(yùn)行期間應用或移除時鐘，從而讓您可從外部定義的固定頻率切換到省電模式，或切換到內部固定頻率運行。
選擇的 RCF 電阻值必須確保內部定義的頻率和外部施加的頻率彼此接近。此操作可確保從內部頻率平穩過渡到外部頻率，反之亦然。

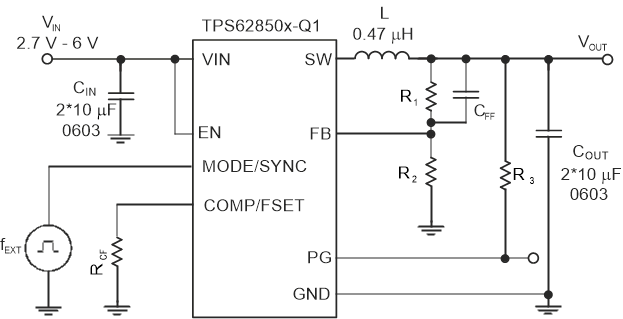

圖 9-58 使用外部同步的原理圖

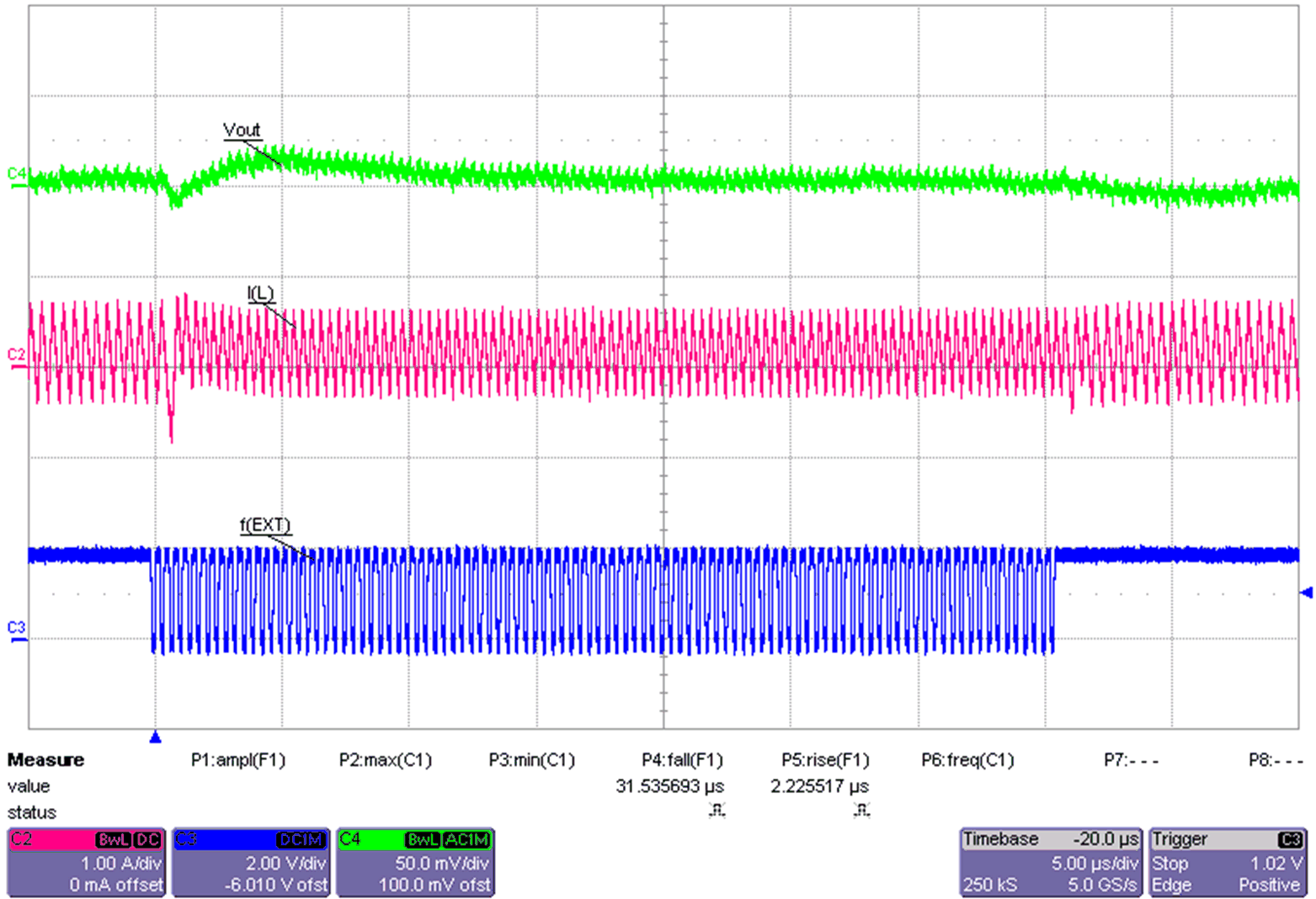

| VIN = 5V | RCF = 8.06kΩ | IOUT = 0.1A |
| VOUT = 1.8V | fEXT = 2.5MHz |

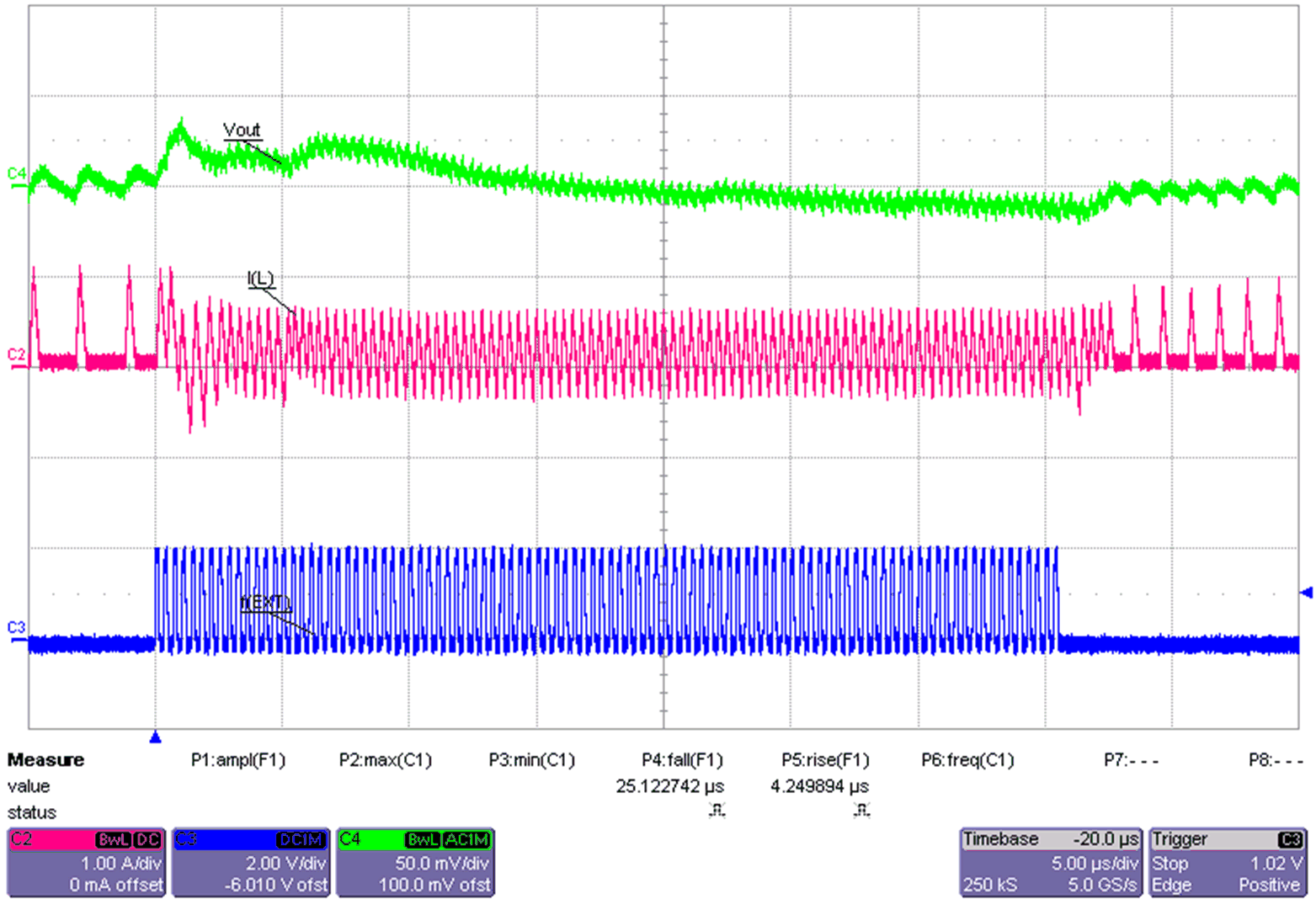

| VIN = 5V | RCF = 8.06kΩ | IOUT = 0.1A |
| VOUT = 1.8V | fEXT = 2.5MHz |
