通過硬件分級，PSE 可以在供電之前先確定 PD 的電源要求，并且在供電后幫助進行電源管理。2 類、3 類和 4 類硬件分級允許高功率 PD 確定 PSE 是否能支持其高功率運行需求。PSE 在開啟之前產生的分級周期數向 PD 指示其是否分配了請求的功率或者分配的功率是否小于請求的功率，在這種情況下會出現功率降級。

2 類 PD 總是呈現 4 級硬件特征以表明其為 25.5W 設備。5 級或 6 級 3 類 PD 在前兩級事件期間呈現 4 級硬件特征，而在所有后續級別事件期間分別呈現 0 級或 1 級。7 級或 8 級 4 類 PD 在前兩級事件期間呈現 4 級硬件特征，而在所有后續級別事件期間分別呈現 2 級或 3 級。1 類 PSE 會將 4 級至 8 級設備等同于 0 級設備，如果選擇為該 PD 供電，則為其分配 13W 功率。2 類 PSE 會將 5 級至 8 級設備等同于 4 級設備，如果選擇為該 PD 供電，則為其分配 25.5W 功率。接收“2 個事件”類別的 4 級 PD、接收“4 個事件”類別的 5 級或 6 級 PD 或者接收“5 個事件”類別的 7 級或 8 級 PD 知道 PSE 已同意分配 PD 請求的功率。在功率降級的情況下，PD 可以選擇不啟動，或者在啟動時功耗不超過最初分配的功率，而在啟動后通過 DLL 請求更多功率。該標準要求 2 類、3 類或 4 類 PD 在這種情況下應指明其功率不足。以低于明確請求的功率啟動一個高功率 PD 時，需要以某種形式將應用電路的某些部分?jǐn)嚯姟?/p>

表 8-1 中的最大功率條目決定了 PD 必須通告的級別。如果某個 PD 的功耗超過其聲明的分級功率（可能是硬件分級或從 DLL 推導出的功率級別），PSE 可能會將其斷開。該標準允許 PD 汲取有限的峰值電流（這會使瞬時功率上升至超過表 8-1 的限值）；但是，必須始終遵守平均功率要求。

TPS23734 采用包含一個到二個事件的分級。R_CLS 電阻器值定義了 PD 的級別。DLL 通信由 PD 中的以太網通信系統實現，而不是由 TPS23734 實現。

TPS23734 會禁用高于 V_{CU_OFF} 的分級以避免過大的功耗。在 PD 熱限制期間或當 APD 或 DEN 為有效狀態時，CLS 電壓會關閉。CLS 輸出端本身就會限流，但不應該長時間短接到 V_SS。

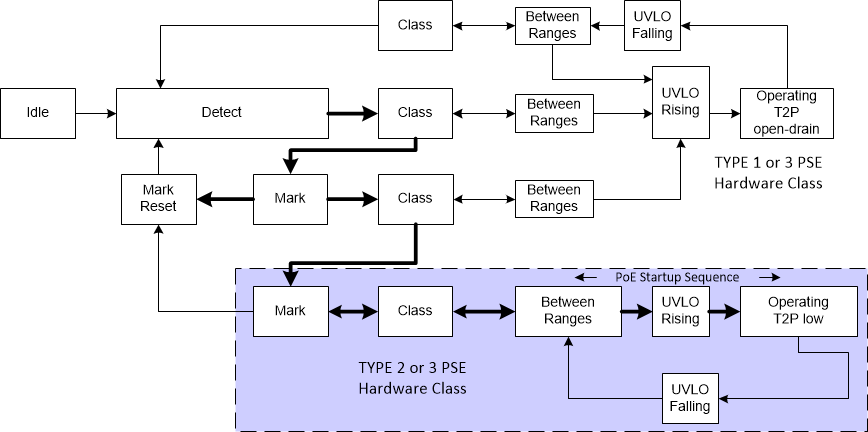

圖 8-8 顯示了 TPS23734 的分級原理。當越過比較器閾值時，將會發生狀態間的轉換（請參閱圖 8-5 和圖 8-6）。這些比較器具有遲滯功能，因此將為機器增加固有記憶能力。運行從空閑狀態（處于 PSE 斷電狀態）開始，然后繼續從左向右增大電壓。一個包含 2 個事件的分級沿著朝向底部的（粗線）路徑前進，然后沿著突出顯示的下分支結束于低電平 T2P。一旦通向 PSE 檢測的有效路徑斷開，輸入電壓就必須轉換到低于標記復位閾值以重新開始。

圖 8-8 多達兩個事件級別的內部狀態
