ZHCSIF4D June 2018 – September 2022 TMP117
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
- 7 詳細說明
- 8 應用和實現
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DRV|6
- YBG|6
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TMP117 是一款高精度數字溫度傳感器。它旨在滿足對醫用電子溫度計的 ASTM E1112 和 ISO 80601 要求。TMP117 可提供 16 位溫度結果，具有 0.0078°C 的分辨率，且無需校準即可在 -20°C 到 50°C 的溫度范圍內實現高達 ±0.1°C 的精度。TMP117 具有可兼容 I2C 和 SMBus? 的接口，具有可編程警報功能，在單路總線上最多可支持四個器件，包含用于器件編程的集成式 EEPROM 和用于通用應用的額外 48 位存儲器。
TMP117 具有低功耗，可更大程度減少自發熱對測量精度的影響。TMP117 可在 1.7V 至 5.5V 電壓范圍內運行，電流典型值為 3.5μA。
對于非醫療應用，TMP117 可用作 Platinum RTD 的單芯片數字替代產品。TMP117 可實現不遜于 AA 類 RTD 的精度，而且其功耗也僅為 PT100 RTD 通常所需功耗的幾分之一。TMP117 摒棄了 RTD 的許多復雜功能，如精密基準、匹配的線跡、復雜的算法和校準，從而簡化了設計工作。
TMP117 器件在生產調試階段經過 100% 測試，可通過 NIST 進行追溯，且使用經 ISO/IEC 17025 認證標準校準的設備進行了驗證。
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TMP117 | WSON (6) | 2.00mm × 2.00mm |
| DSBGA (6) | 1.53mm × 1.00mm |

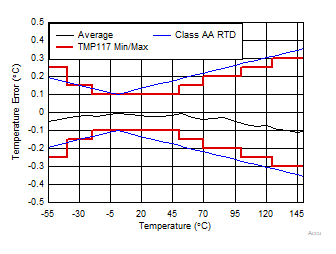

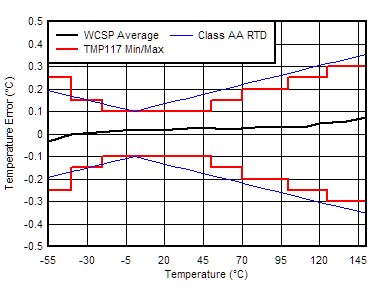

YBG 溫度精度
DRV 溫度精度
