7.5.3.1.8 時序圖
TMP117 兼容兩線制、SMBus 和 I2C 接口。圖 7-9 至圖 7-12 顯示了 TMP117 的各種操作?？偩€定義為：
總線空閑：SDA 和 SCL 線路都保持高電平。
開始數據傳輸：當 SCL 線路為高電平時，SDA 線路從高電平到低電平的狀態變化將定義一個啟動條件。每個數據傳送由一個啟動條件啟動。
停止數據傳輸：當 SCL 線路為高電平時，SDA 線路從低電平到高電平的狀態變化將定義一個停止條件。每一個被終止的數據傳輸帶有一個重復的啟動或者停止條件。
數據傳輸：在啟動和停止條件之間傳送的數據字節的數量沒有限制，由主器件確定。
確認：每個接收器件被尋址后，必須生成一個確認位。做出確認的器件必須在確認時鐘脈沖期間下拉 SDA 線路，這樣一來，在確認時鐘脈沖的高電平期間，SDA 線路為穩定低電平。用戶必須考慮設置時間和保持時間。主器件在接收時，終止數據傳輸?shù)男盘柺侵髌骷趶钠骷鬏數淖詈笠粋€字節生成一個非確認 (1)。
圖 7-9 寫入字命令時序圖
圖 7-10 讀取字命令時序圖
圖 7-11 SMBus 警報時序圖

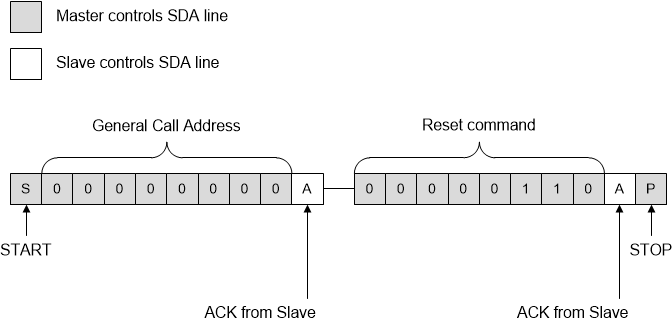

圖 7-12 通用廣播復位命令時序圖
