6.1 單電源與雙電源測試電路
由于 TLV232x 針對單個電源操作進行了優化，因此用于各種測試的電路配置常常會帶來一些不便，因為在許多情況下輸入信號必須偏離接地電平。通過使用雙電源并將輸出負載連接到負電源軌來測試器件，可以避免這種不便。下圖比較了單電源與雙電源測試電路。使用任一電路均可得到相同的結果。
圖 6-1 單位增益放大器

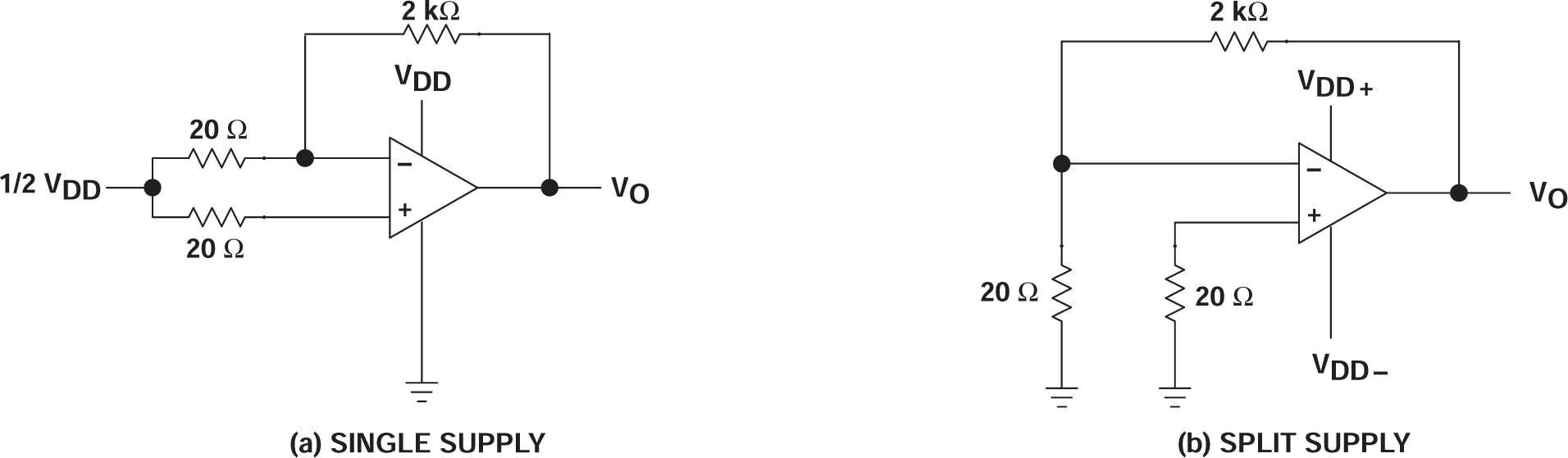

圖 6-2 噪聲測試電路

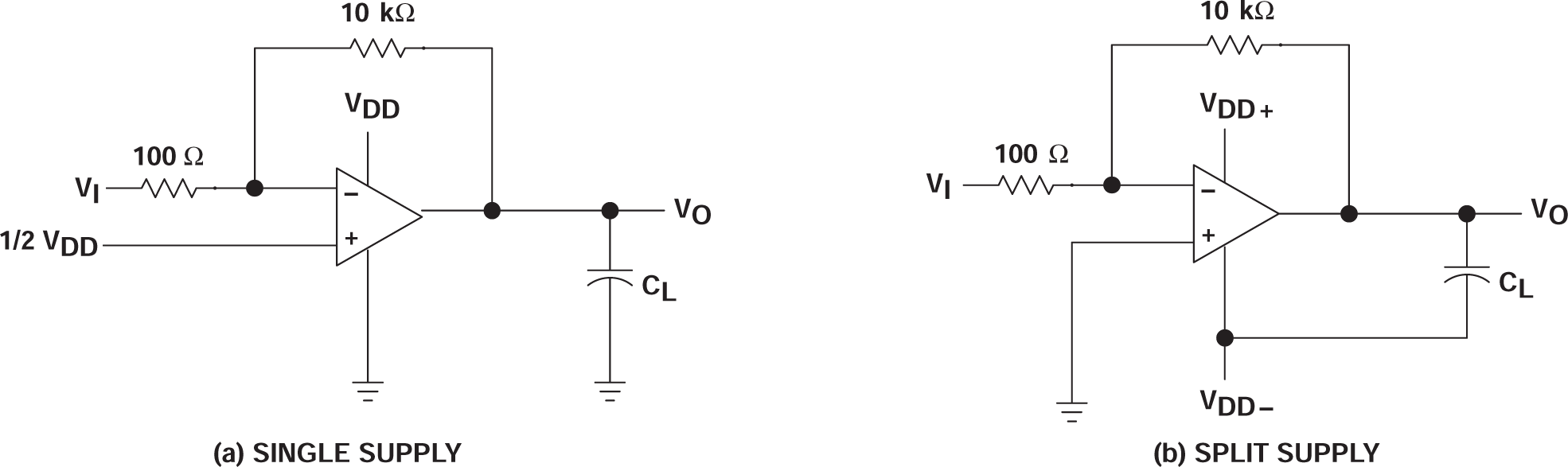

圖 6-3 100 倍增益反相放大器
