7.1.1 單電源供電
雖然 TLV232x 在使用雙電源（也稱為平衡或分立電源）時表現良好，但該設計針對單電源供電進行了優化。優化內容包括：包含接地的輸入共模電壓范圍，以及下拉至接地的輸出電壓范圍。電源電壓范圍擴大至低至 2.7V，從而可在通常為 TTL 和 HCMOS 提供的電源電平下運行。
許多單電源應用要求在一個輸入端施加電壓，以建立大于接地電平的基準電平。該虛擬接地使用兩個大電阻器和一個緩沖放大器（如 OPA202）生成。
TLV232x 可很好地與數字邏輯配合使用；但是，使用同一電源為線性器件和數字邏輯供電時，請采取以下建議的預防措施：
- 通過單獨的旁路電源線為線性器件供電（請參閱圖 7-1）；否則，線性器件電源導軌可能會由于數字邏輯中的高開關電流引起的壓降而波動。
- 可使用適當?shù)呐月芳夹g(shù)，以降低出現噪聲引起的誤差的可能性。單電容去耦合通常就已足夠；不過，在高頻應用中可能需要 RC 去耦合。

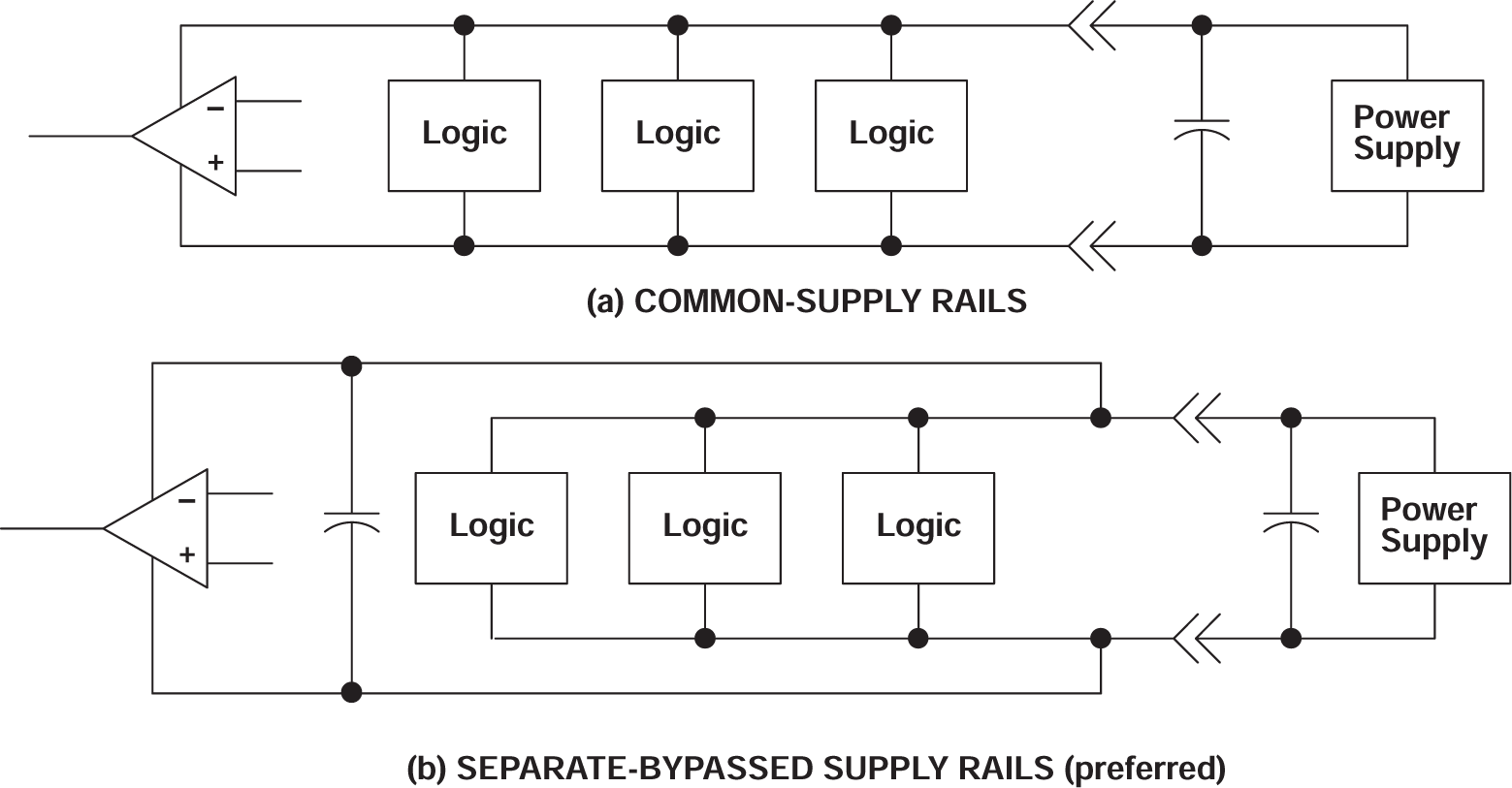

圖 7-1 公共電源導軌與獨立電源導軌
