8.2.1.1 CAN 端接
總線末端可以采用單個 120Ω 電阻器進行端接，放在電纜上或端接節點中。如果總線的共模電壓需要進行濾波和穩壓，則可以采用分裂端接，請參閱圖 8-2。分裂端接通過濾除差分信號線路上可能存在的高頻共模噪聲，來改善網絡的電磁發射行為。

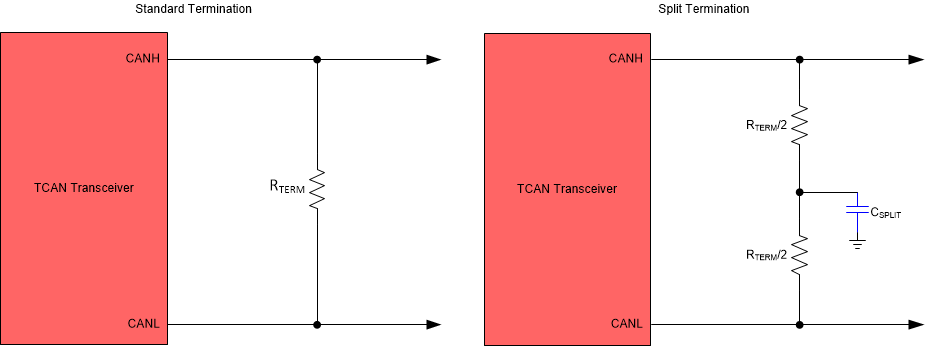

圖 8-2 CAN 總線端接概念
