7.3.3 TXD 顯性超時 (DTO)
在正常模式（CAN 驅動器處于運行狀態的唯一模式）期間，TXD DTO 電路可防止本地節點在硬件或軟件失效時妨礙網絡通信（失效期間，TXD 保持顯性狀態的時間超過了超時時間 tTXD_DTO）。TXD DTO 電路由 TXD 上的下降沿觸發。如果在此電路的超時周期 tTXD_DTO 前沒有發現上升沿，CAN 驅動器將被禁用。這樣可釋放總線，供網絡上的其他節點進行通信。CAN 驅動器在 TXD 引腳上出現隱性信號時重新激活，從而清除顯性超時。接收器保持運行狀態并偏置到 VCC/2，RXD 輸出將反映 TXD DTO 故障期間 CAN 總線上的活動。
TXD DTO 電路所允許的最短顯性 TXD 時間限制了器件的最低數據發送速率。CAN 協議允許（TXD 上）在最差情況下最多可有 11 個連續顯性位，其中 5 個連續顯性位后面緊接一個錯誤幀。最小傳輸數據速率可使用方程式 1 計算得出。
方程式 1. Minimum Data Rate = 11bits / tTXD_DTO = 11bits / 1.2ms = 9.2kbps

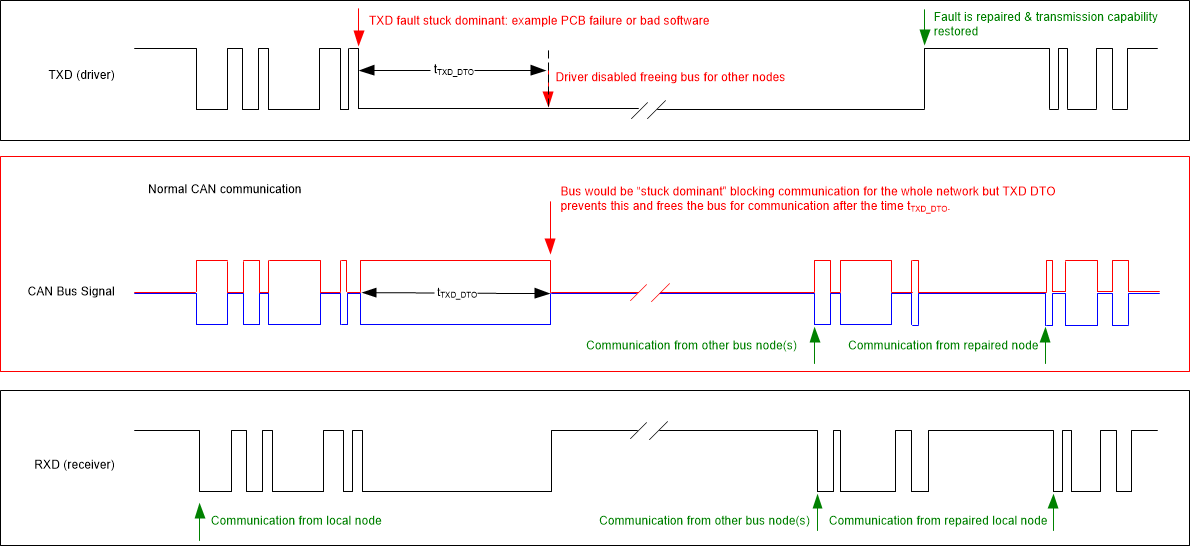

圖 7-4 TXD 顯性超時的時序圖示例
