6.4.7.3.3 隨機讀取
如圖 6-14 所示，單字節數據讀取傳輸始于控制器器件發送啟動條件，然后是 I2C 器件地址和讀取/寫入位。對于數據讀取傳輸，實際上先后完成了寫入和讀取操作。最初，執行寫入以傳輸要讀取的內部存儲器地址的地址字節。因此，讀取/寫入位為 0。在接收到地址和讀/寫位后，器件會以一個確認位進行響應。此外，發送內部存儲器地址字節后，控制器器件會再次發送另一個啟動條件，然后是地址和讀取/寫入位。這次，讀取/寫入位為 1，指示讀取傳輸。在接收到地址和讀/寫位后，器件會再次以一個確認位進行響應。接下來，該器件從正在讀取的存儲器地址傳輸數據字節。接收到數據字節后，控制器器件發送一個無應答信號，然后是一個停止條件，以完成單字節數據讀取傳輸。

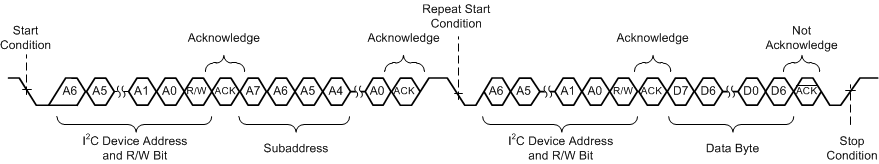

圖 6-14 隨機讀取傳輸
