ZHCSKL5D November 2019 – March 2022 LMX2694-EP
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
LMX2694-EP 器件是一款集成電壓控制振蕩器 (VCO) 和穩壓器的高性能寬帶鎖相環 (PLL),在無倍頻器的情況,可輸出 39.3MHz 至 15.1GHz 范圍內的任意頻率,從而無需使用 ? 諧波濾波器。此器件上的 VCO 涵蓋了整個倍頻區間,因而頻率覆蓋度可完全低至 39.3MHz。該高性能 PLL 具有 -236dBc/Hz 的品質因數和高相位檢測器頻率,可實現非常低的帶內噪聲和集成抖動。
LMX2694-EP 允許設計人員同步多個器件實例的輸出。這意味著我們可從任意應用情形下的器件中獲得確定性相位,包括采用分數引擎或啟用輸出分頻器的情形。該器件還讓設計人員可以生成或重復 SYSREF(符合 JESD204B 標準),以便將該器件用作高速數據轉換器的低噪聲時鐘源。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| LMX2694-EP | VQFN (48) | 7.00mm × 7.00mm |

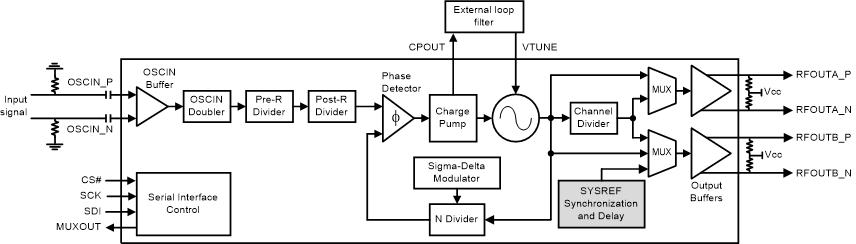

簡化版原理圖
