7.1.2 使用高阻值反饋電阻器時的輸入電容補償
在使用極高阻值的反饋電阻器時（通常大于 500kΩ），由于傳感器、光電二極管和電路板寄生效應，大反饋電阻可能會與輸入電容發生反應，從而減小相位裕度。
可通過添加反饋電容器來抵消輸入電容的影響。反饋電容器（如 圖 7-2 所示）Cf 首先通過以下公式估算：
方程式 1.
或
方程式 2. R1 CIN ≤ R2 Cf
通常會導致嚴重過度補償。
印刷電路板雜散電容可能大于或小于試驗電路板的雜散電容，因此 CF 的實際最佳值可能不同。檢查實際電路上的 CF 值。（有關更多詳細介紹，請參閱 LMC660 四通道 CMOS 放大器數據表。）

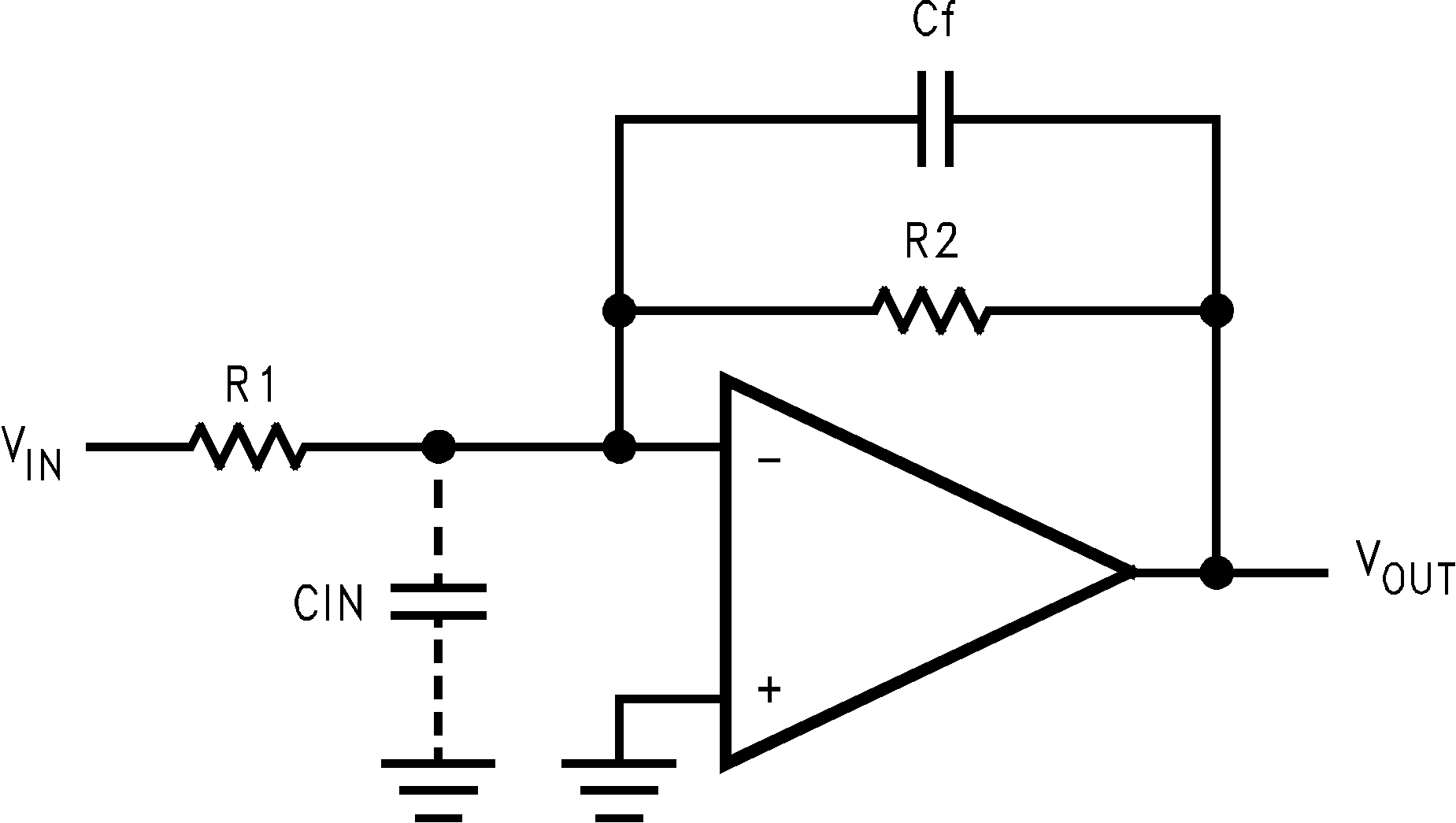

圖 7-2 抵消輸入電容的影響
