5.9 典型特性：2.7V
TA = 25°C（除非另行指定）
圖 5-3 2.7V 時偏移電壓與共模電壓間的關系

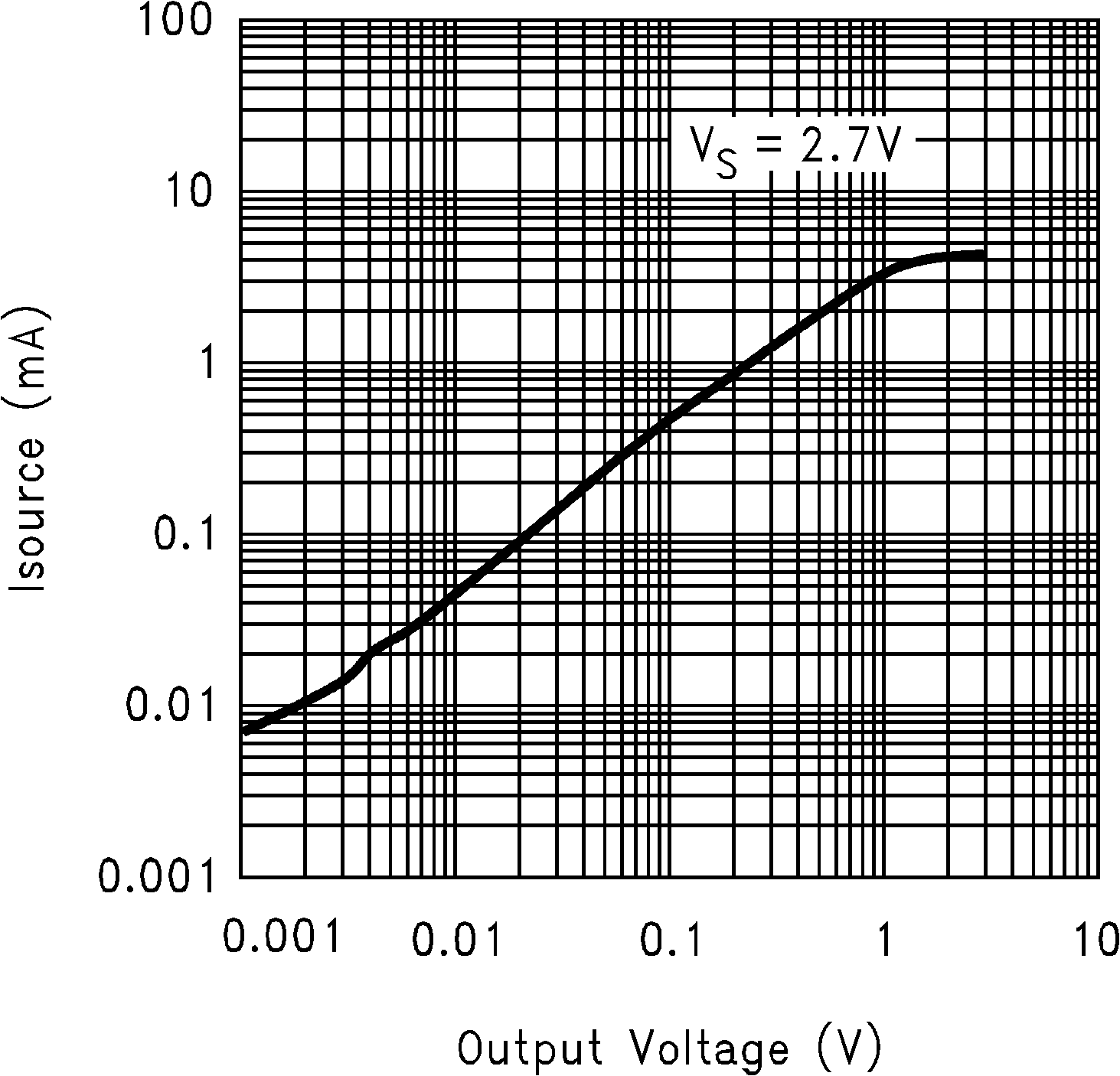

圖 5-5 拉電流輸出與輸出電壓間的關系

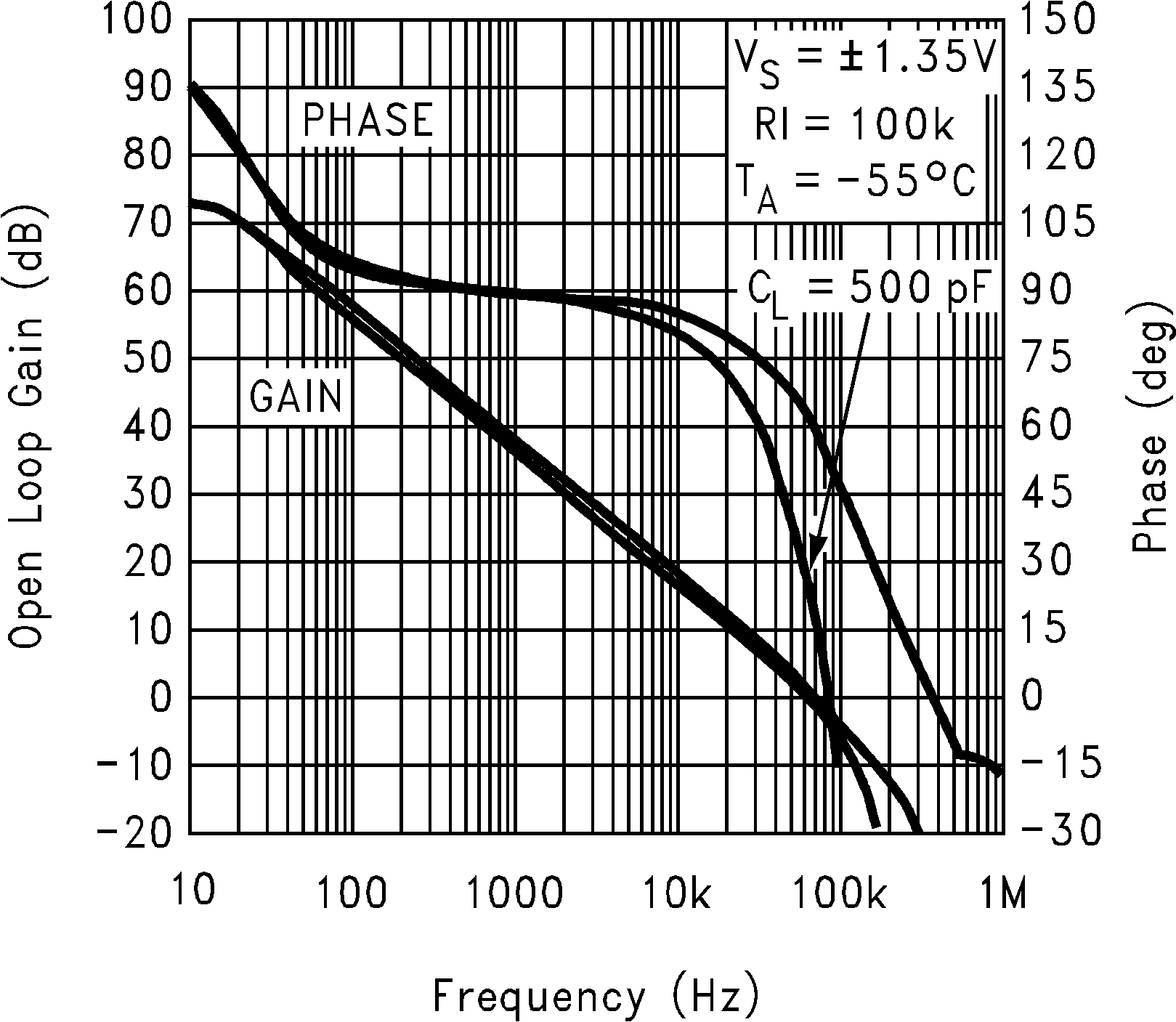

圖 5-7 2.7V 時增益和相位與電容負載間的關系

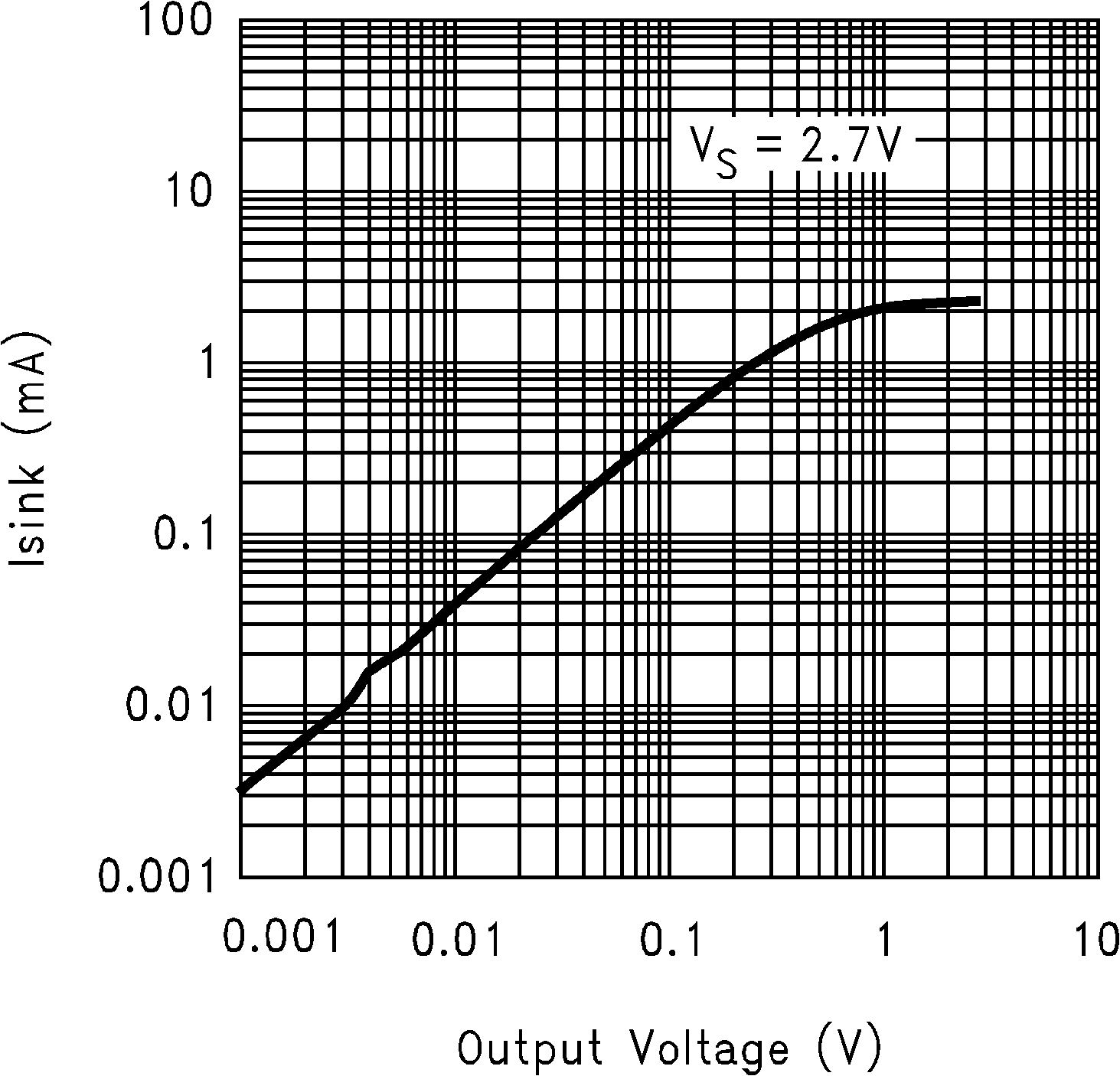

圖 5-4 灌電流輸出與輸出電壓間的關系

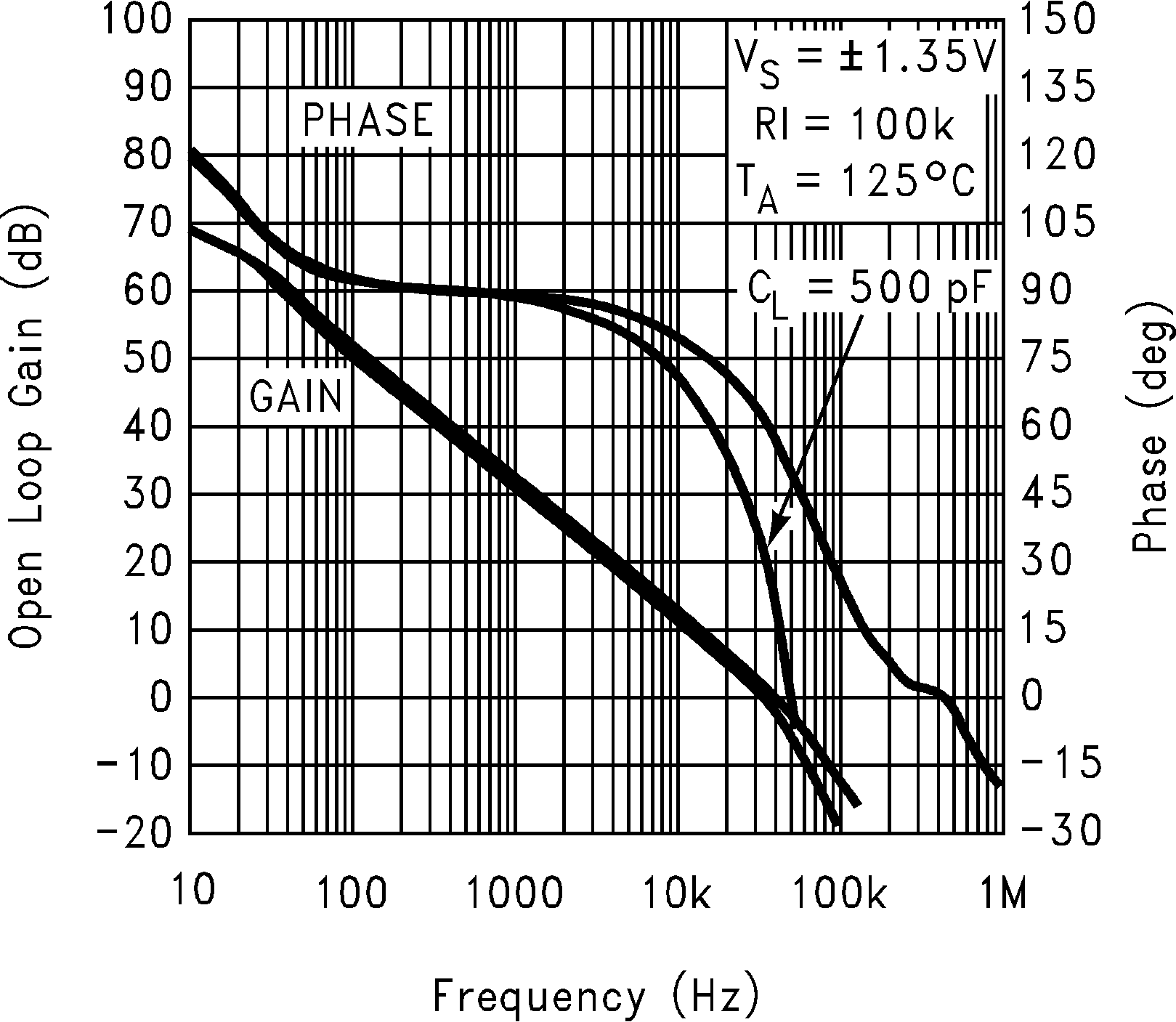

圖 5-6 2.7V 時增益和相位與電容負載間的關系

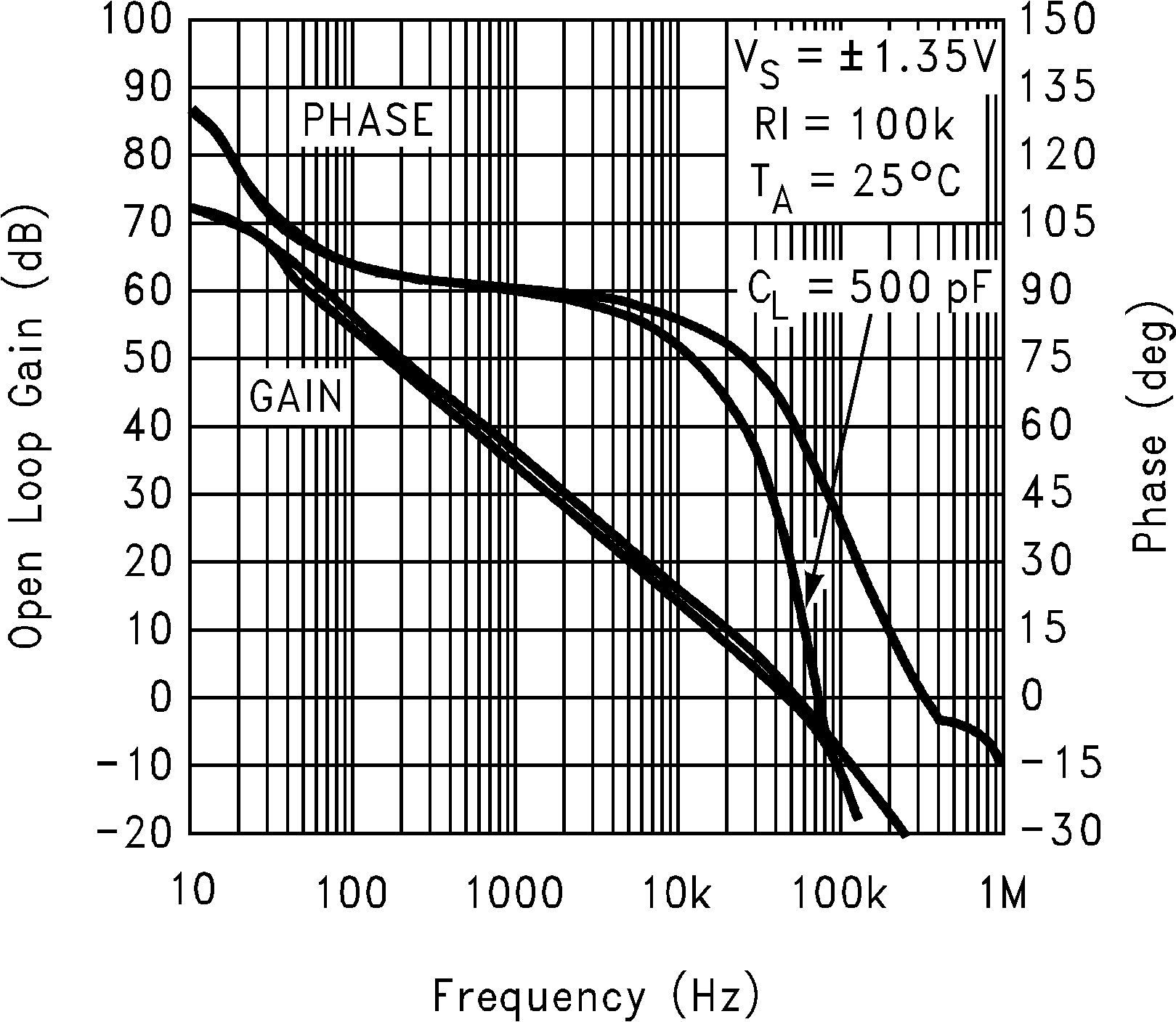

圖 5-8 2.7V 時增益和相位與電容負載間的關系
