5.12 典型特性：10V
TA = 25°C（除非另行指定）

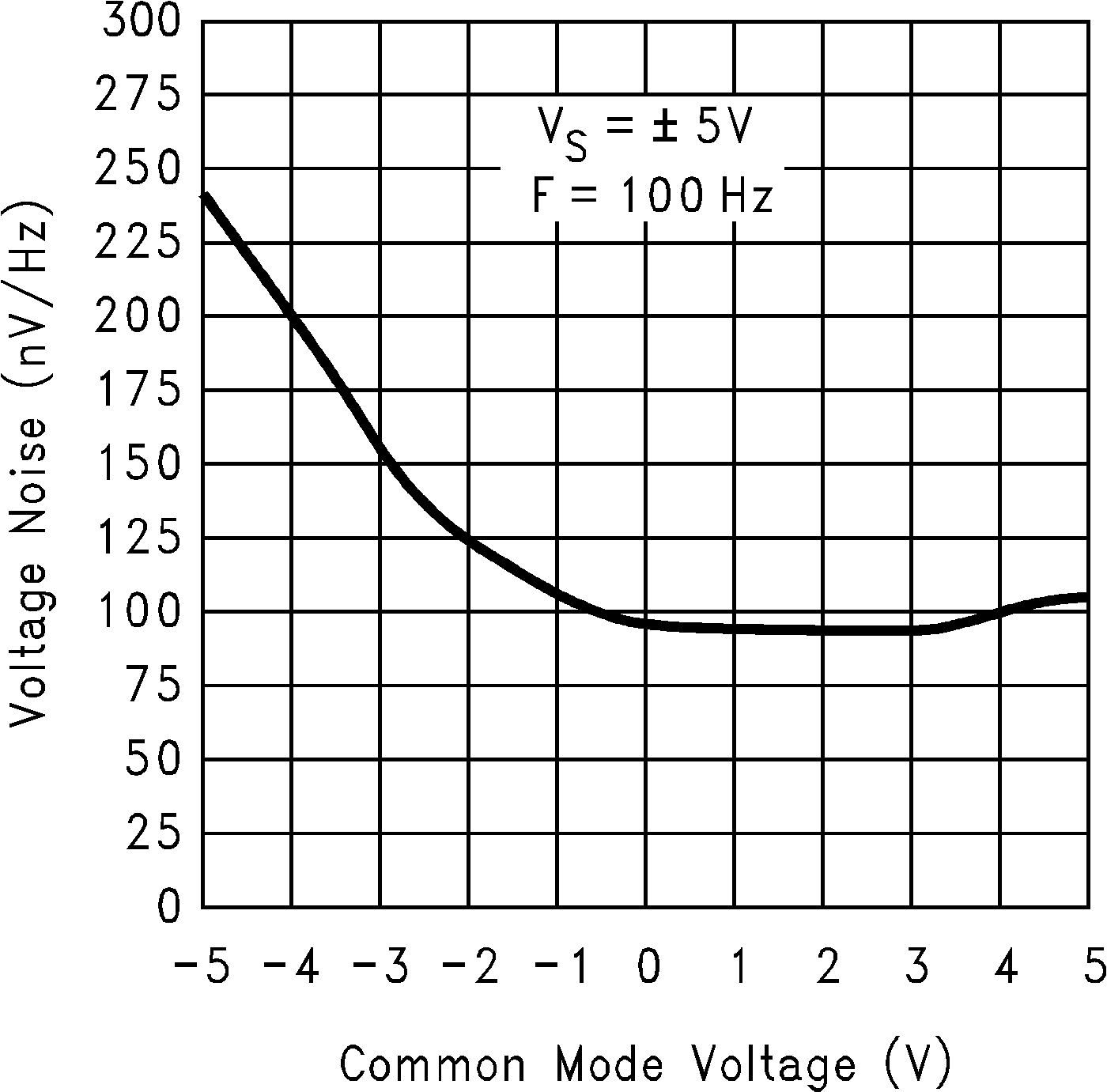

圖 5-37 10V 時電壓噪聲與共模電壓間的關系
圖 5-39 10V 時偏移電壓與共模電壓間的關系

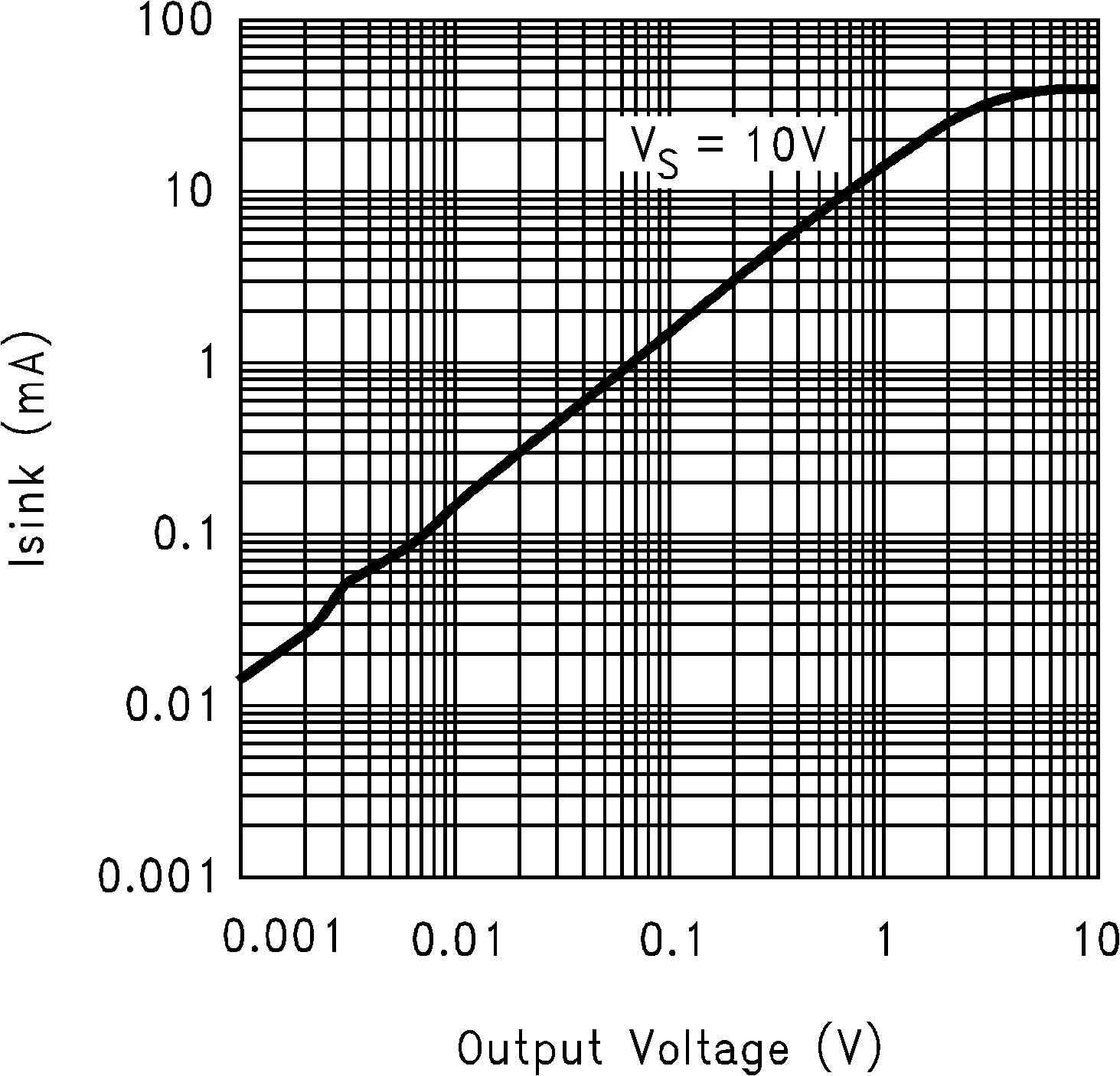

圖 5-41 灌電流輸出與輸出電壓間的關系

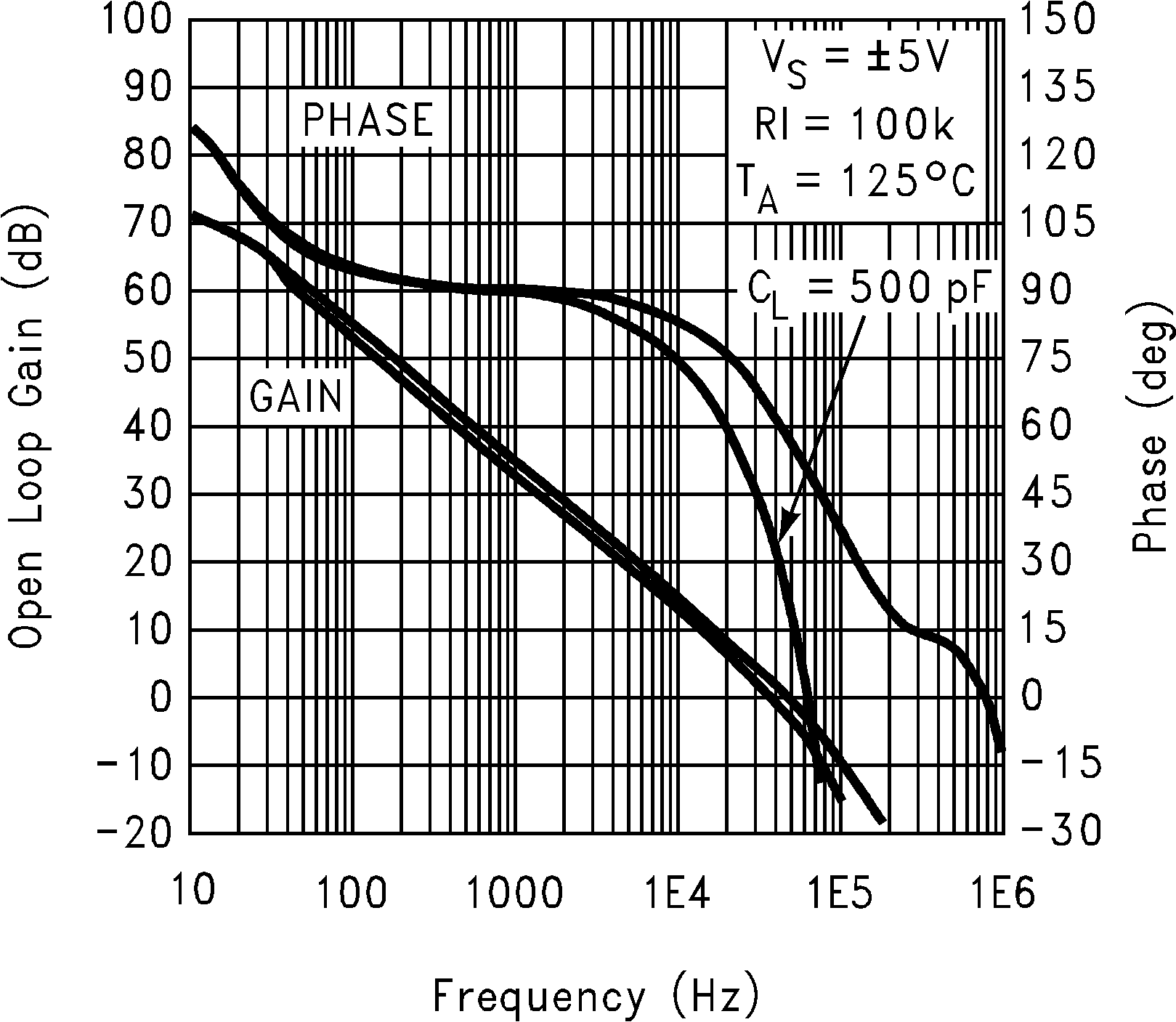

圖 5-43 10V 時增益和相位與容性負載間的關系

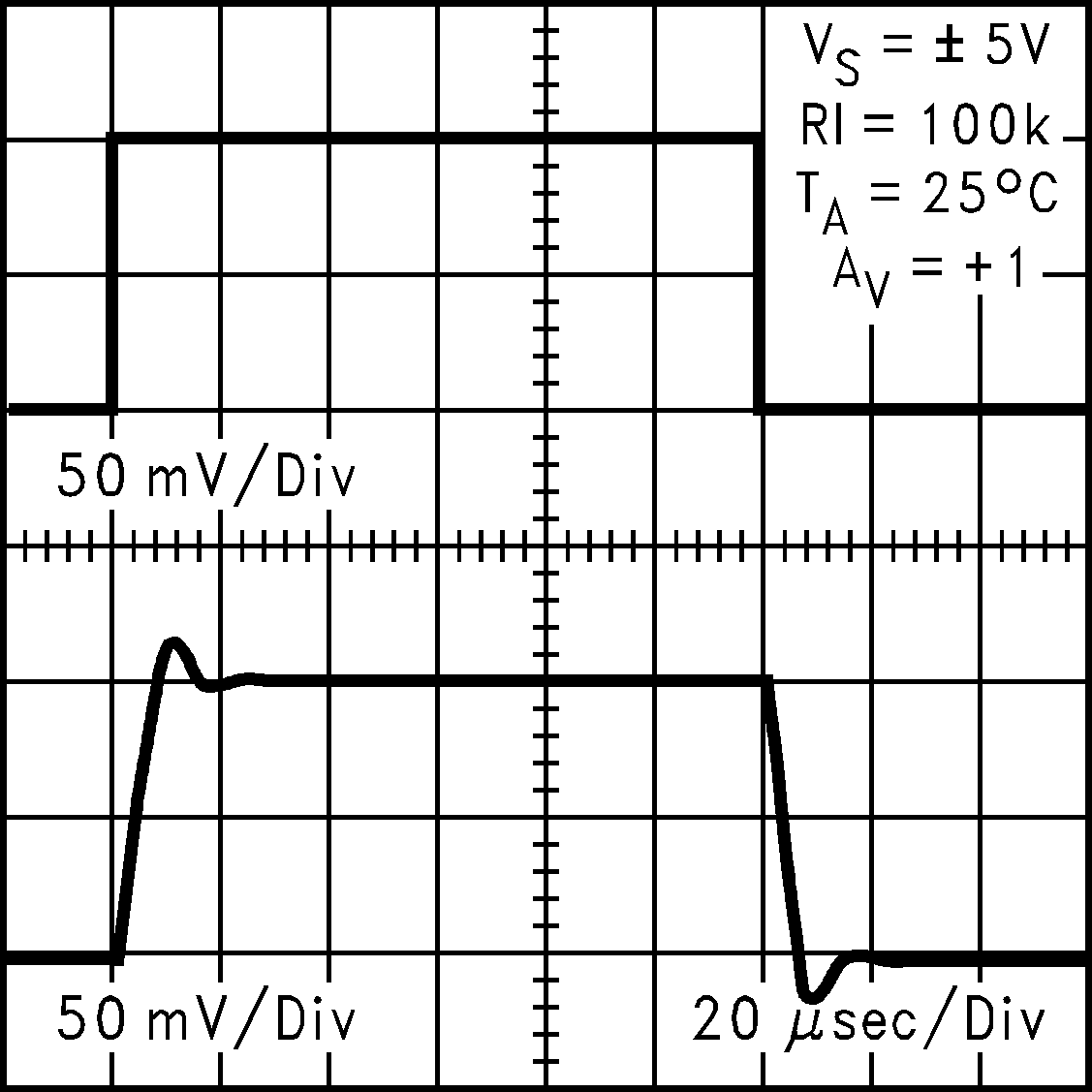

圖 5-45 10V 時的同相微小信號脈沖響應

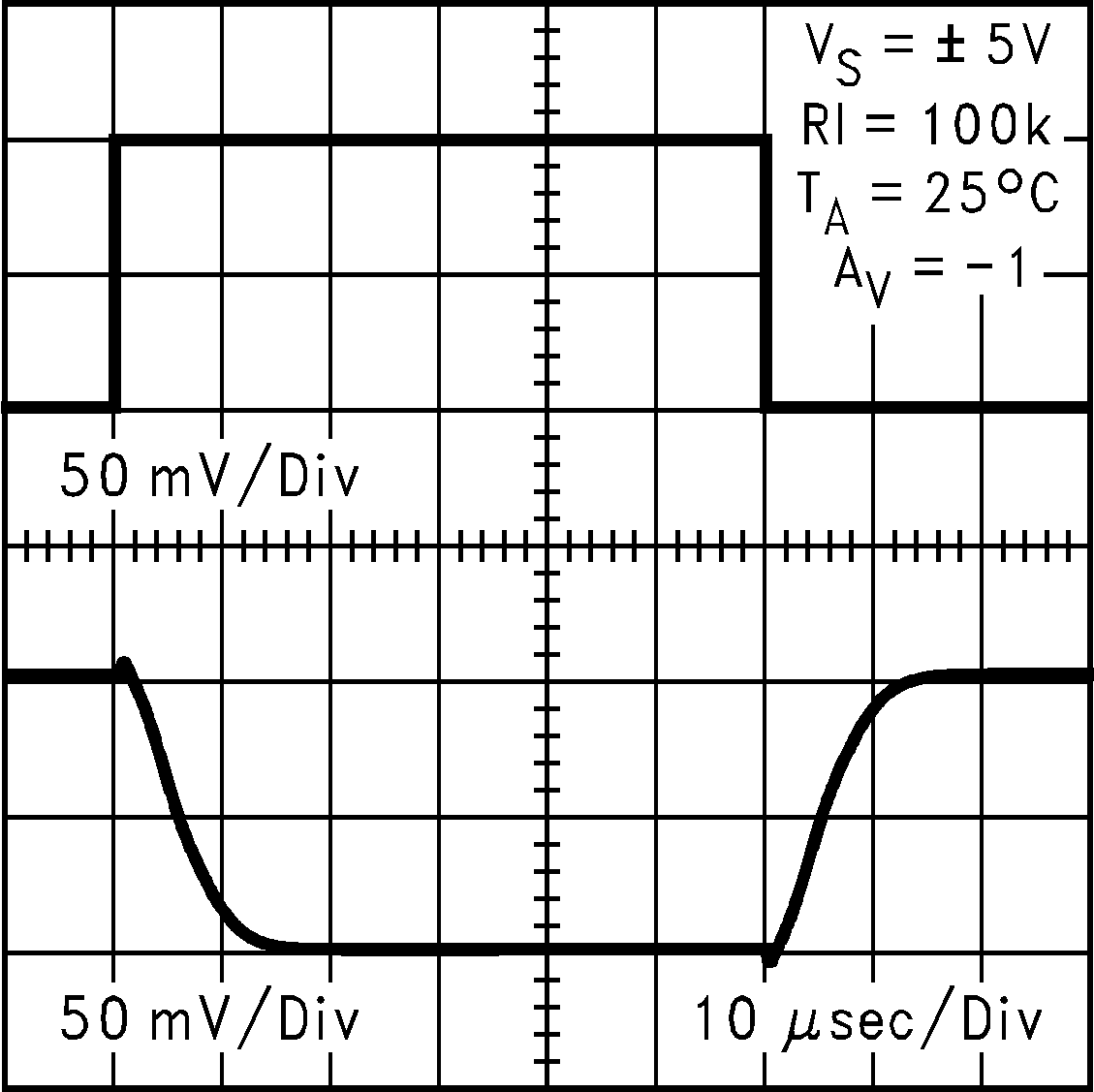

圖 5-47 10V 時的反相微小信號脈沖響應

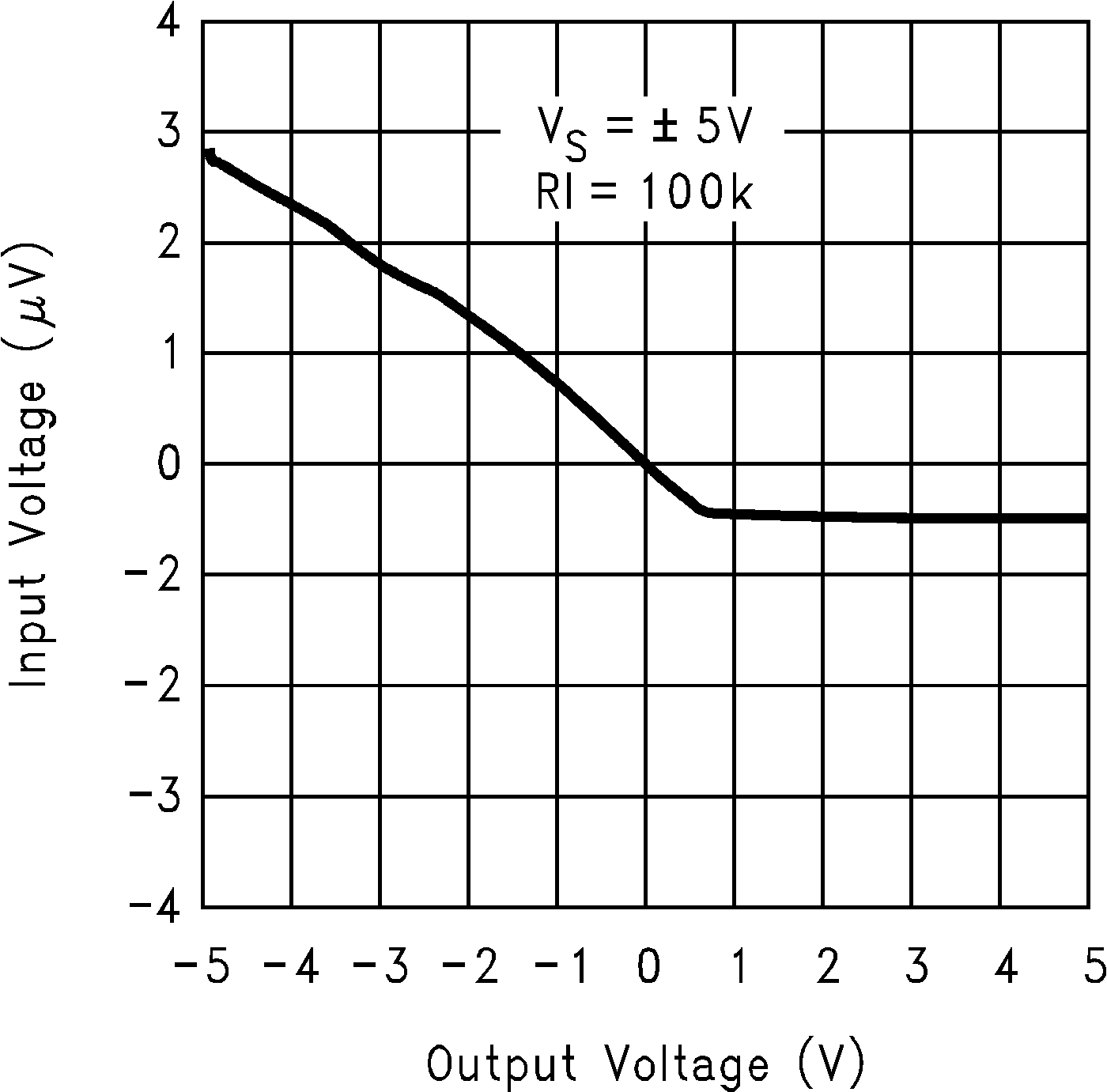

圖 5-38 10V 時輸出電壓與輸入電壓間的關系

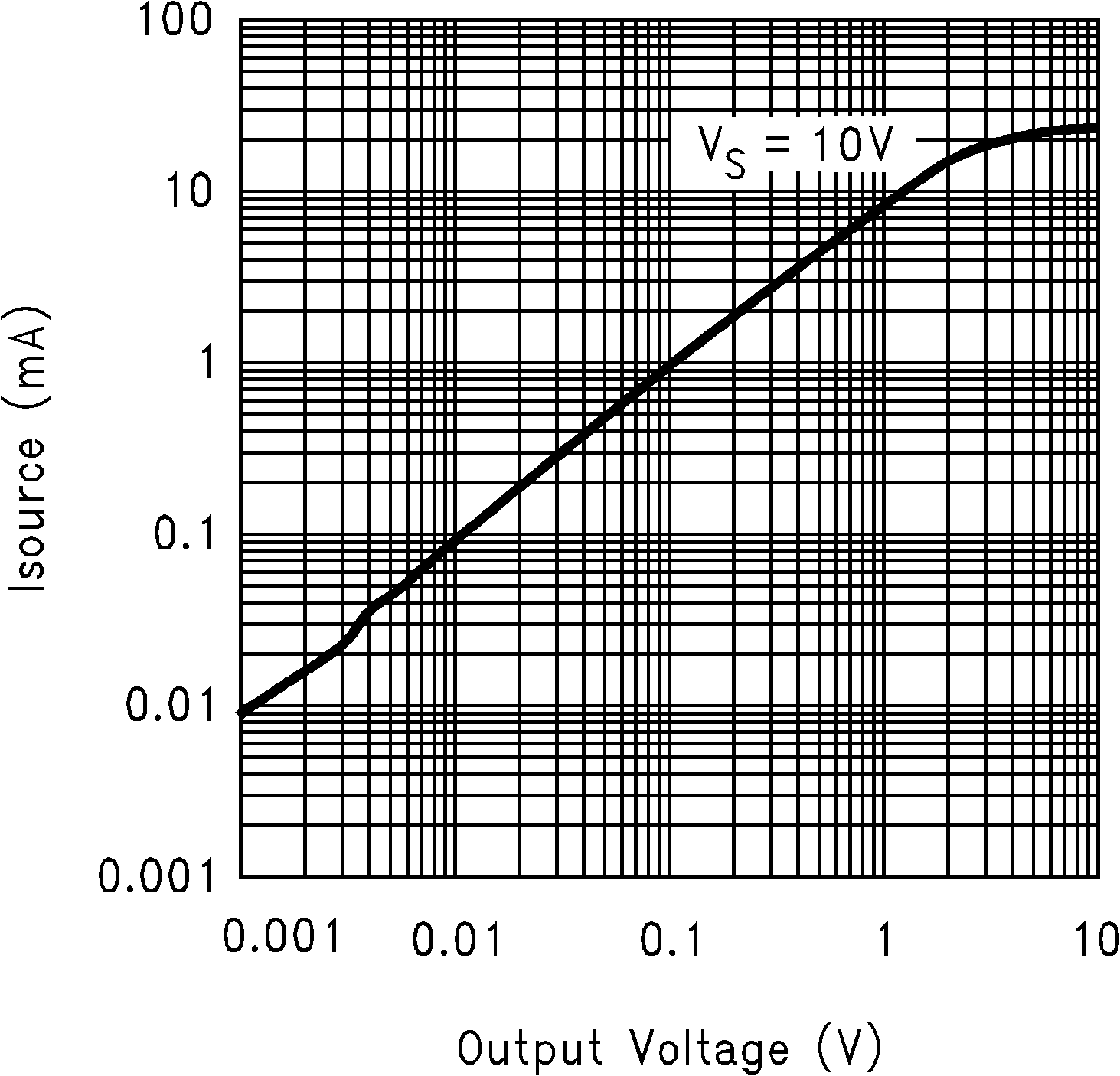

圖 5-40 拉電流輸出與輸出電壓間的關系

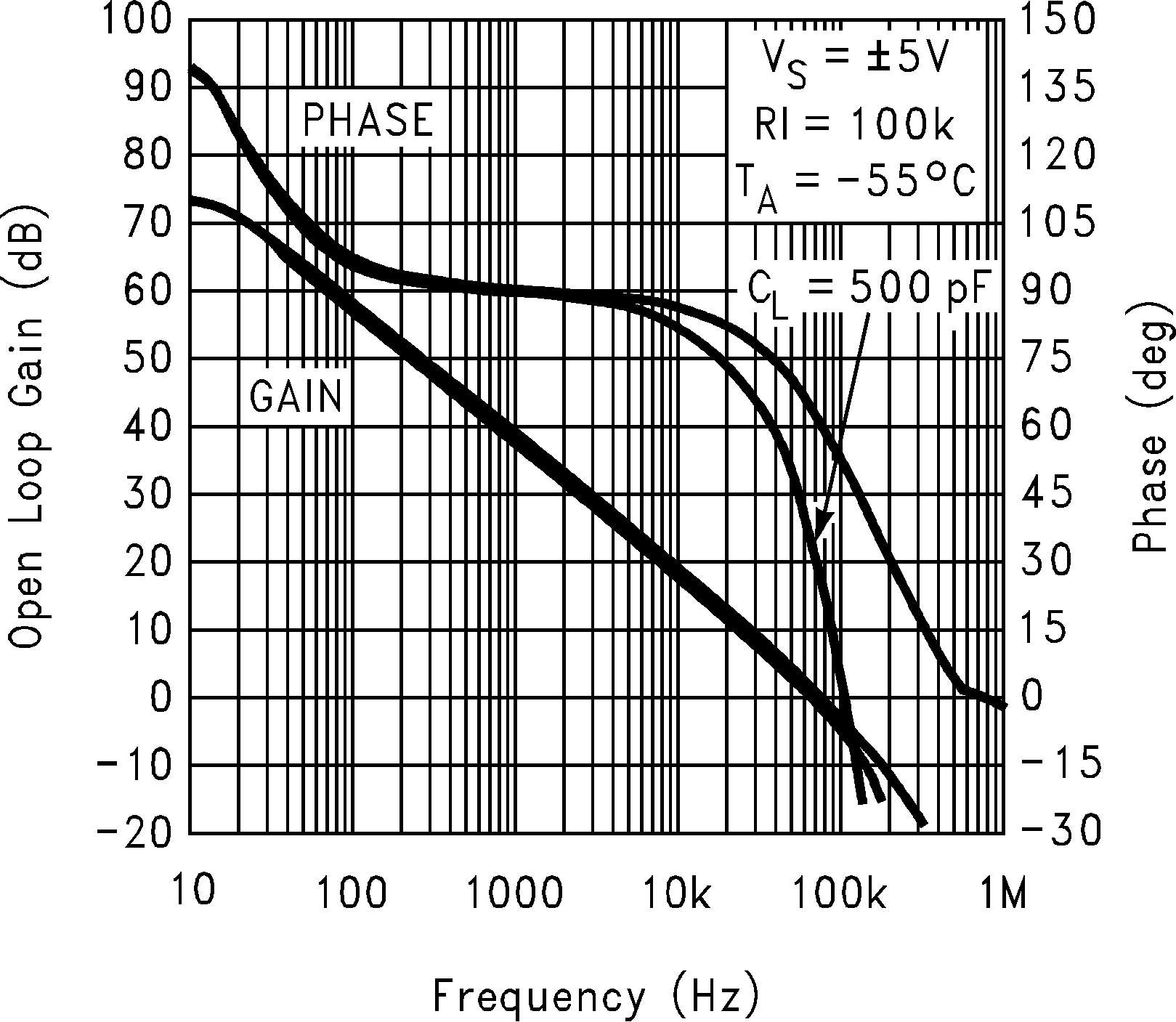

圖 5-42 10V 時增益和相位與容性負載間的關系

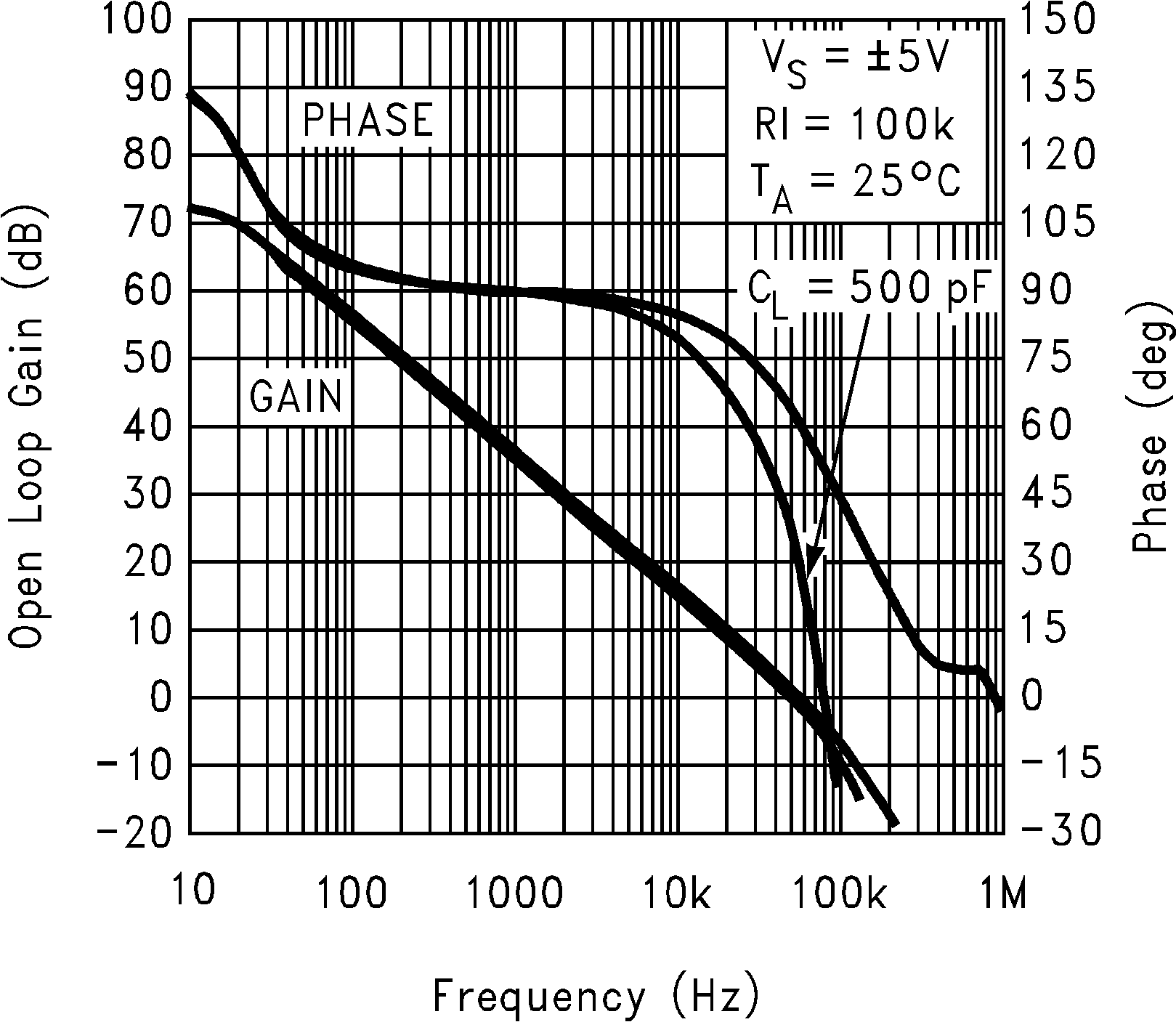

圖 5-44 10V 時增益和相位與容性負載間的關系

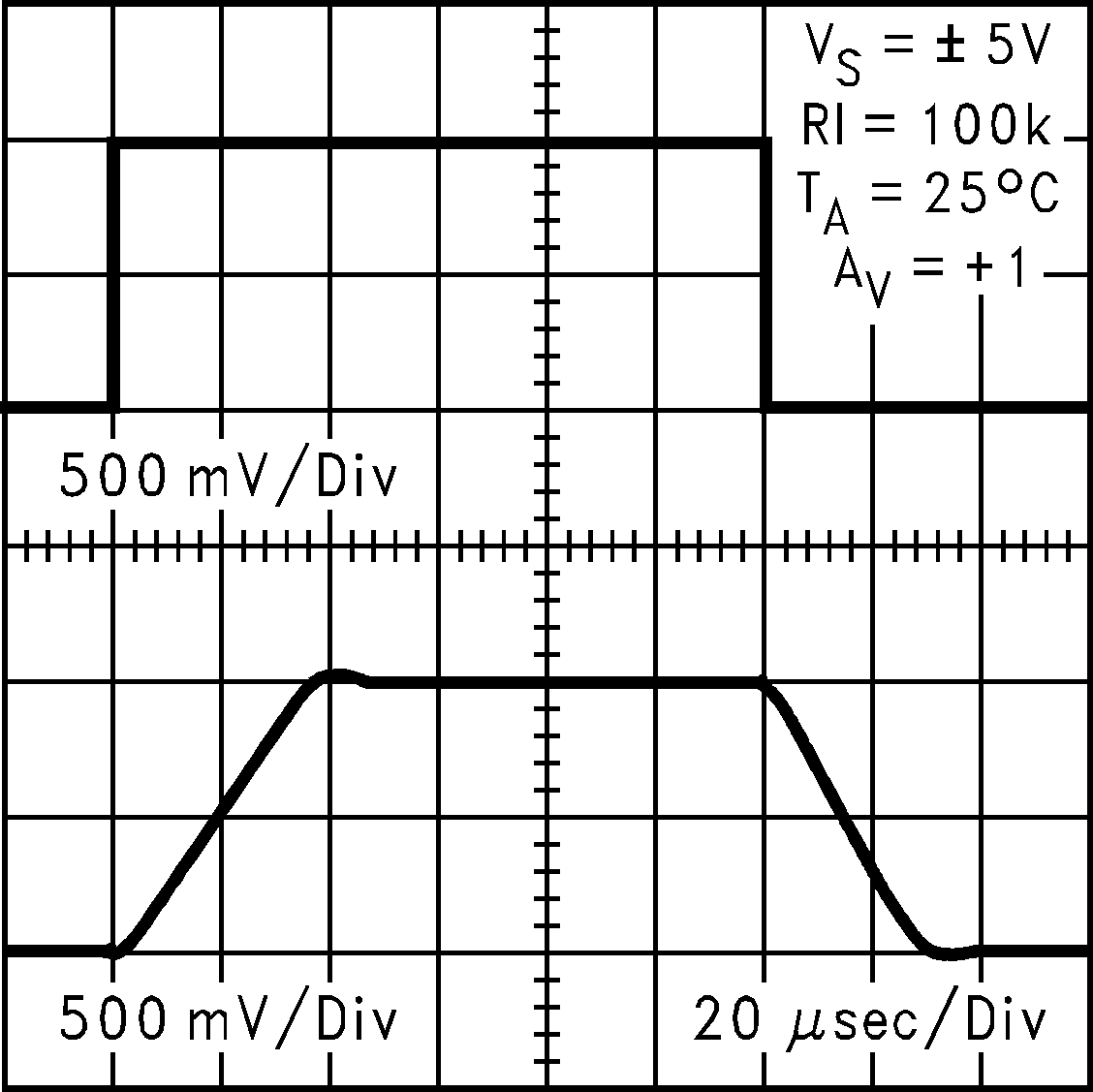

圖 5-46 10V 時的同相大信號脈沖響應

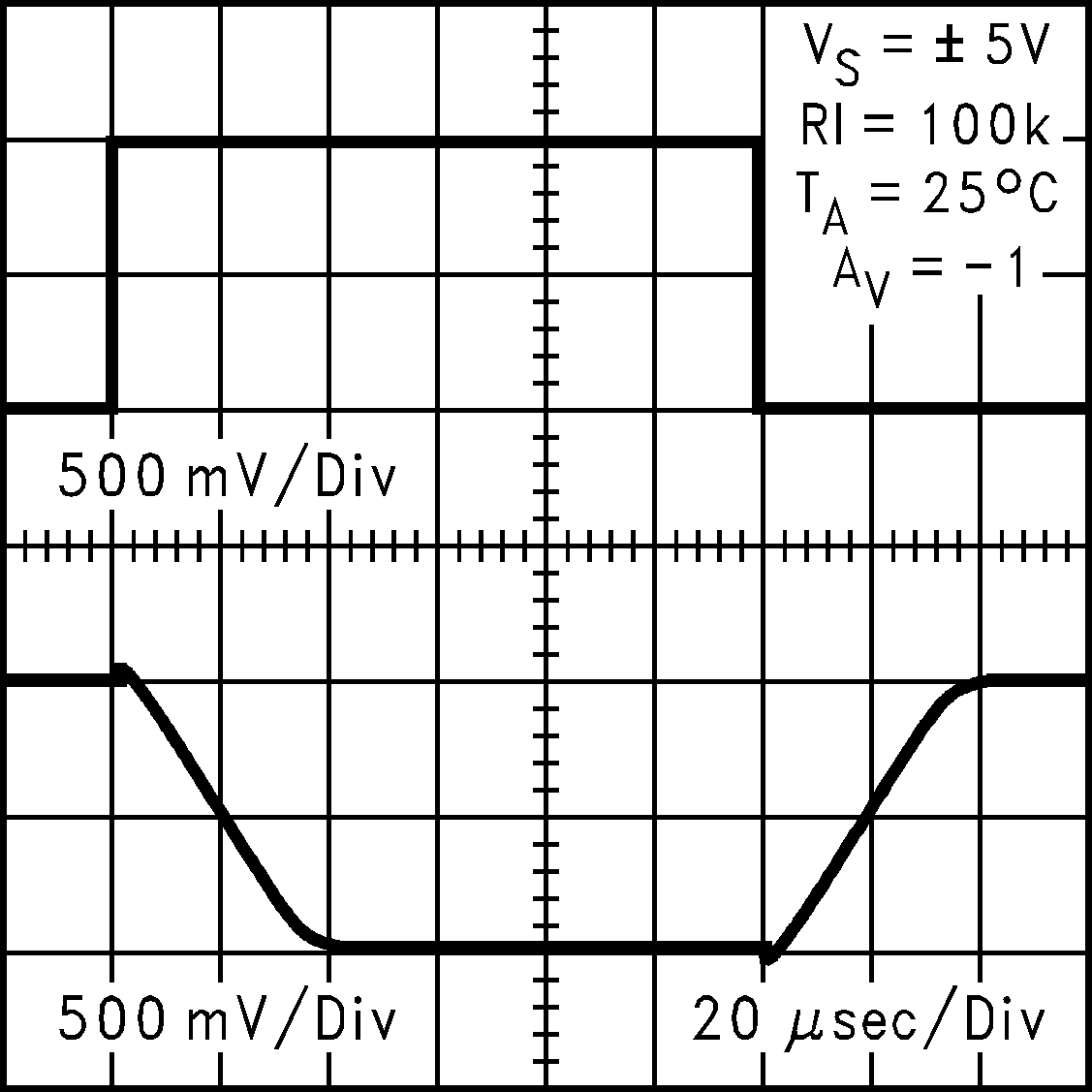

圖 5-48 10V 時反相大信號脈沖響應
