ZHCSWQ0F August 1999 – January 2025 LMC7111
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 詳細說明
- 7 應用和實施
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DBV|5
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
5.10 典型特性：3V
TA = 25°C（除非另行指定）

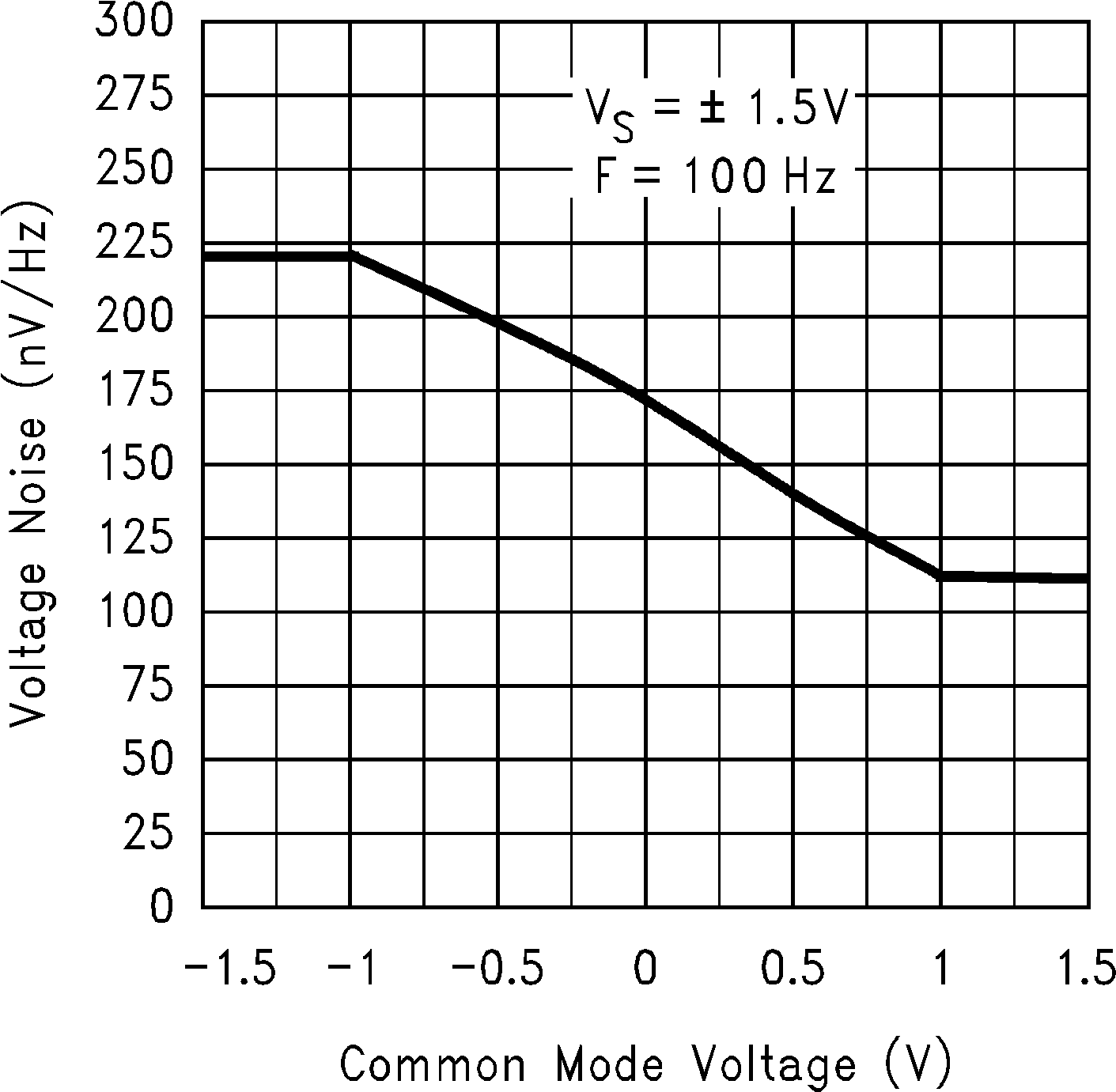

圖 5-9 3V 時電壓噪聲與共模電壓間的關系
圖 5-11 3V 時偏移電壓與共模電壓間的關系

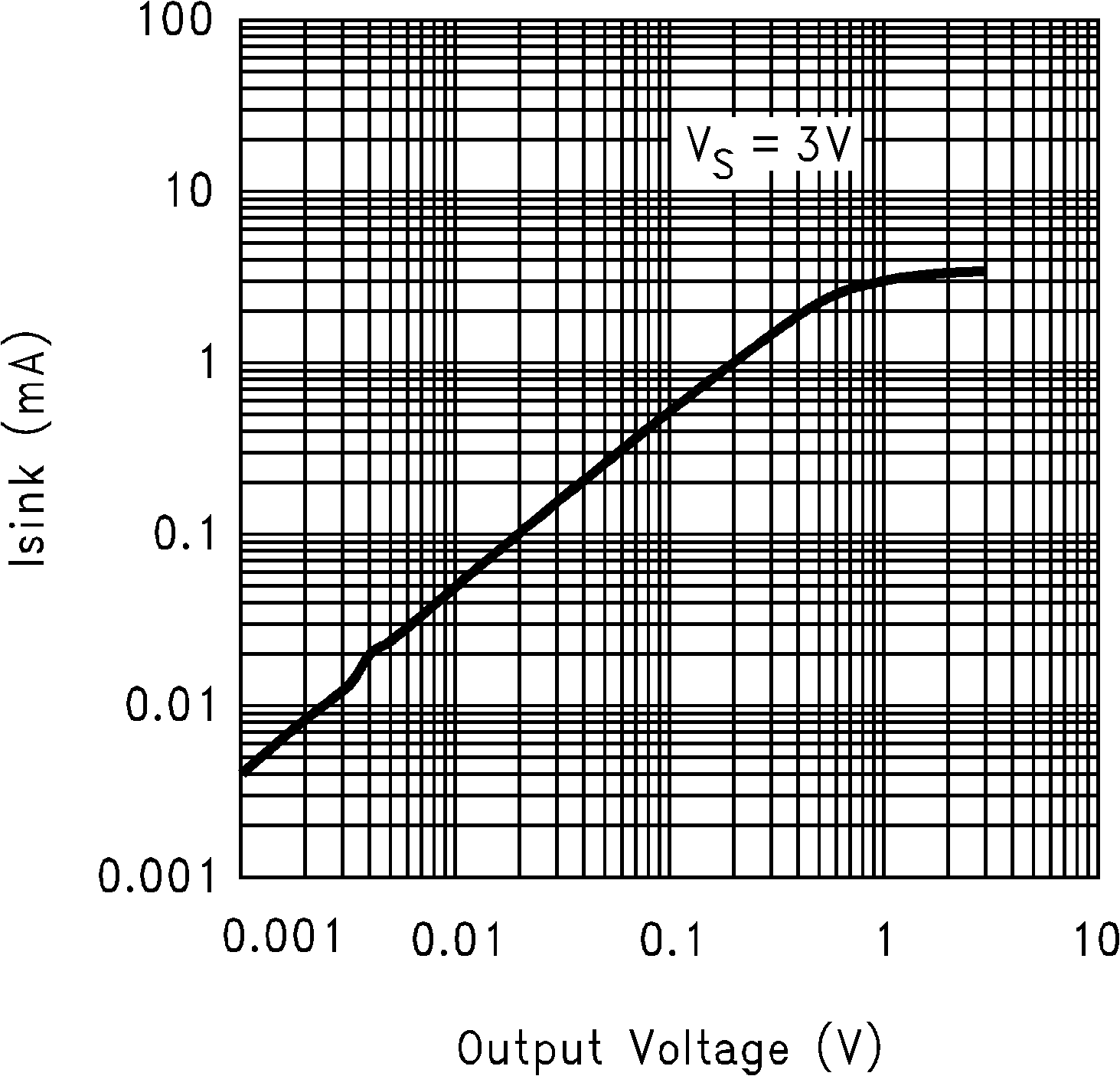

圖 5-13 灌電流輸出與輸出電壓間的關系

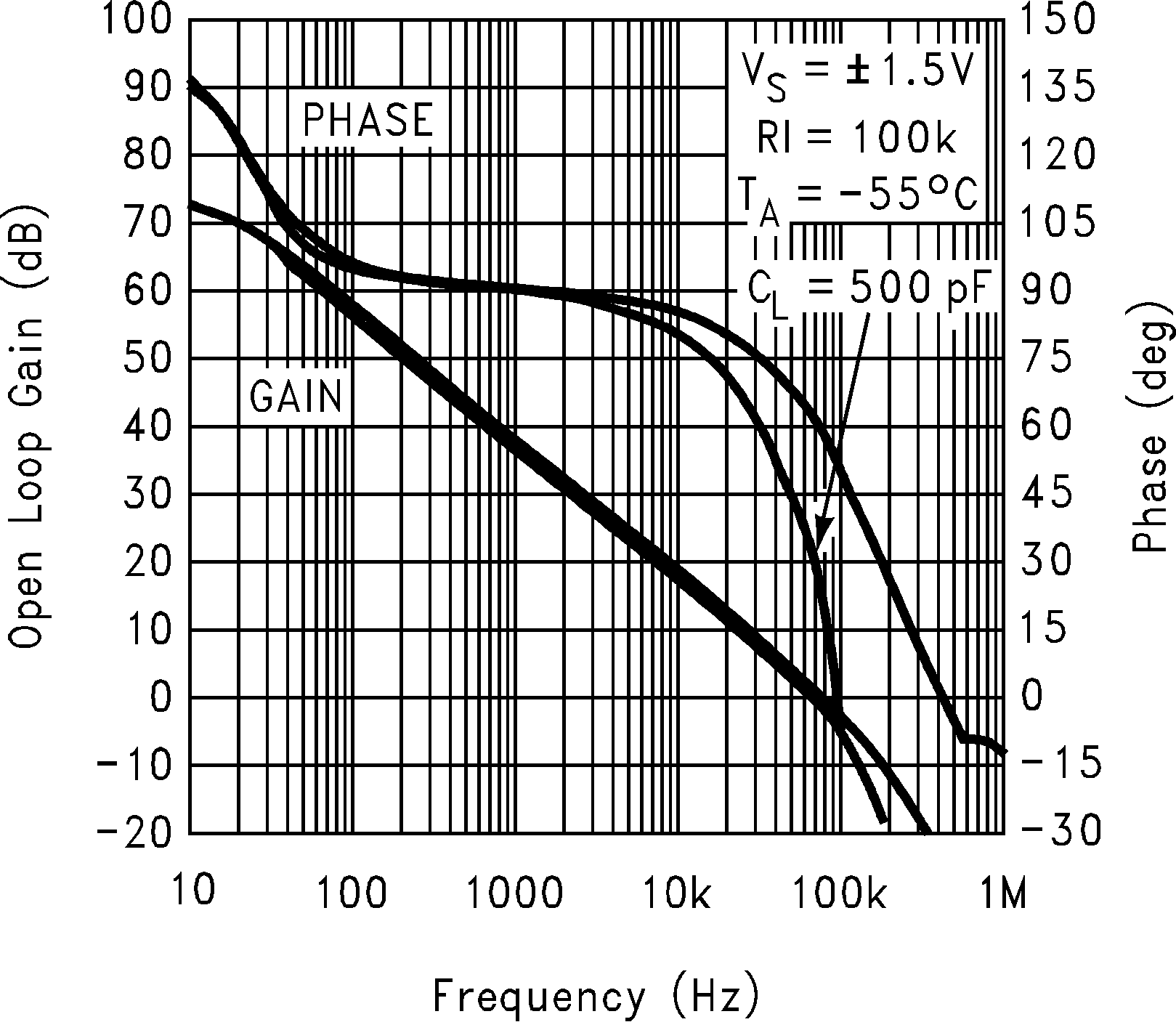

圖 5-15 3V 時增益和相位與容性負載間的關系

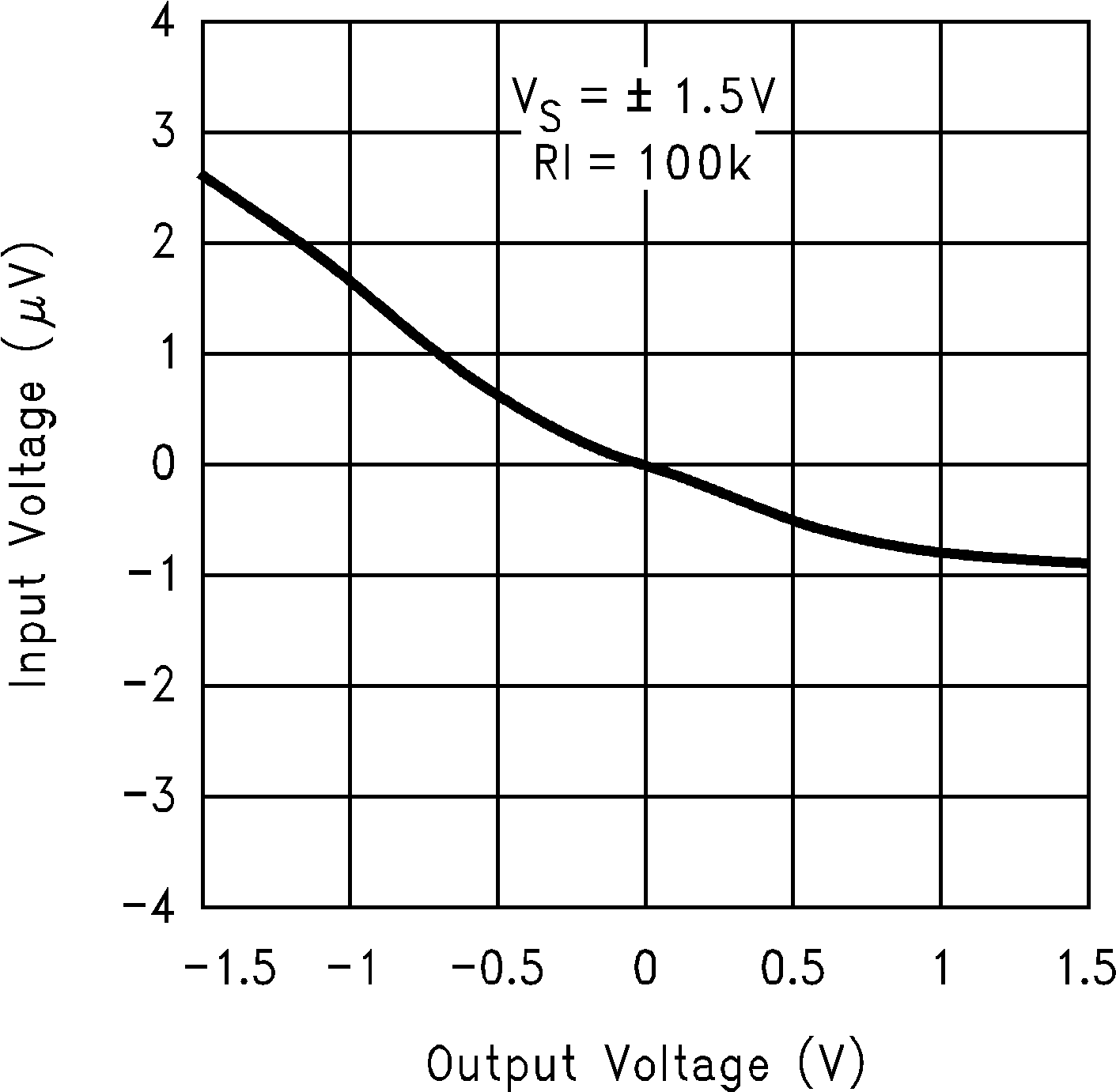

圖 5-10 3V 時輸出電壓與輸入電壓間的關系

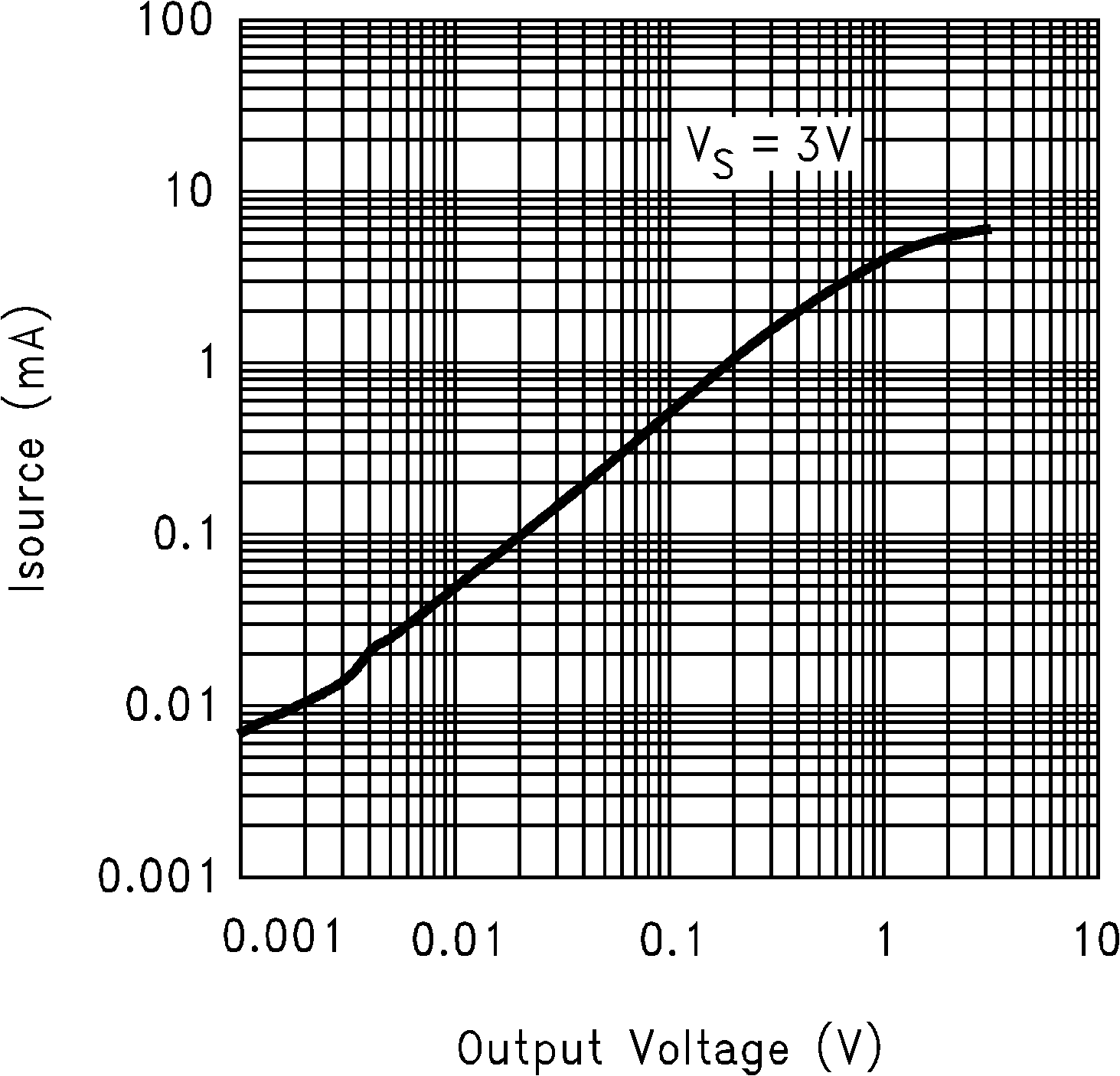

圖 5-12 拉電流輸出與輸出電壓間的關系

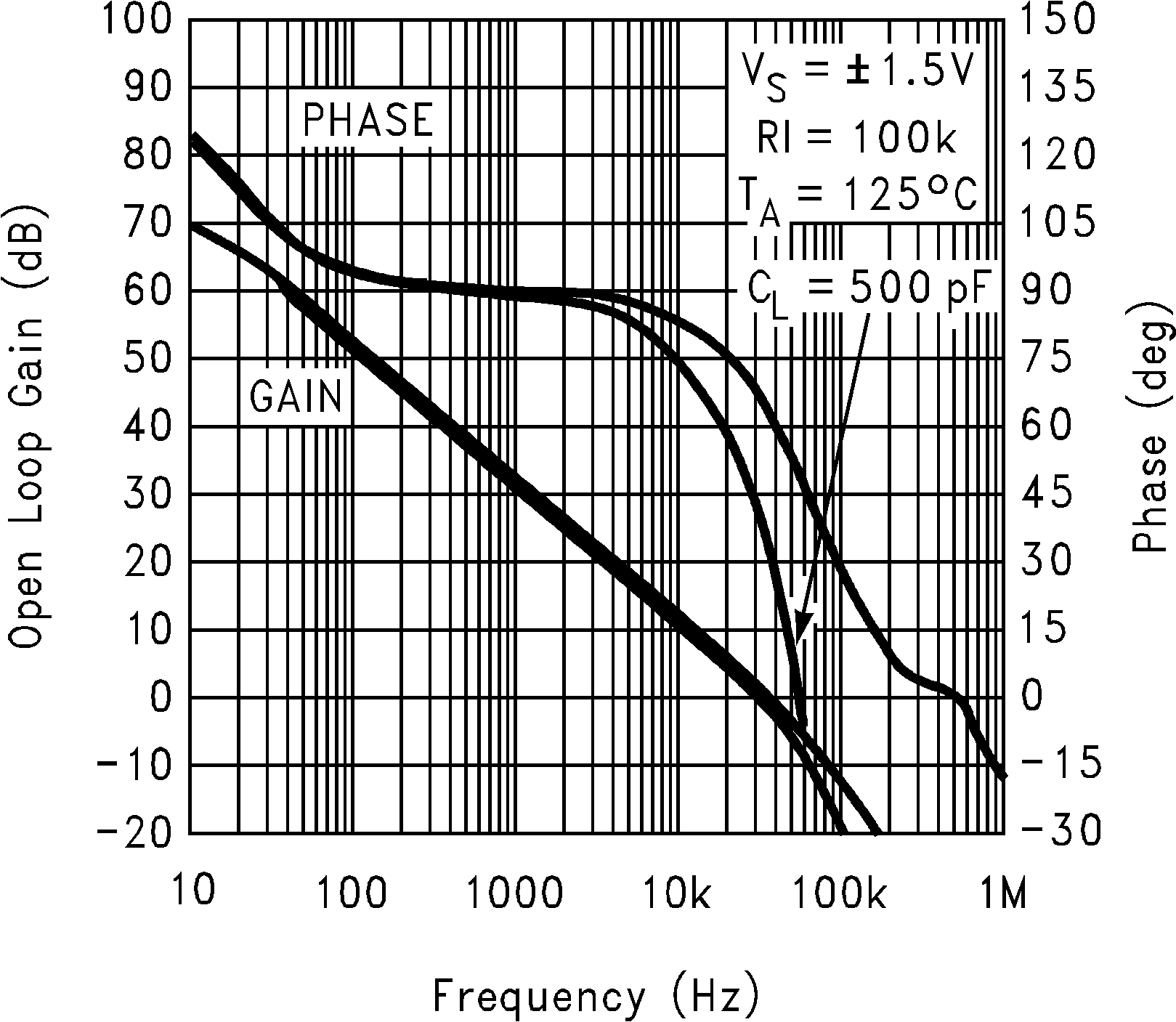

圖 5-14 3V 時增益和相位與容性負載間的關系

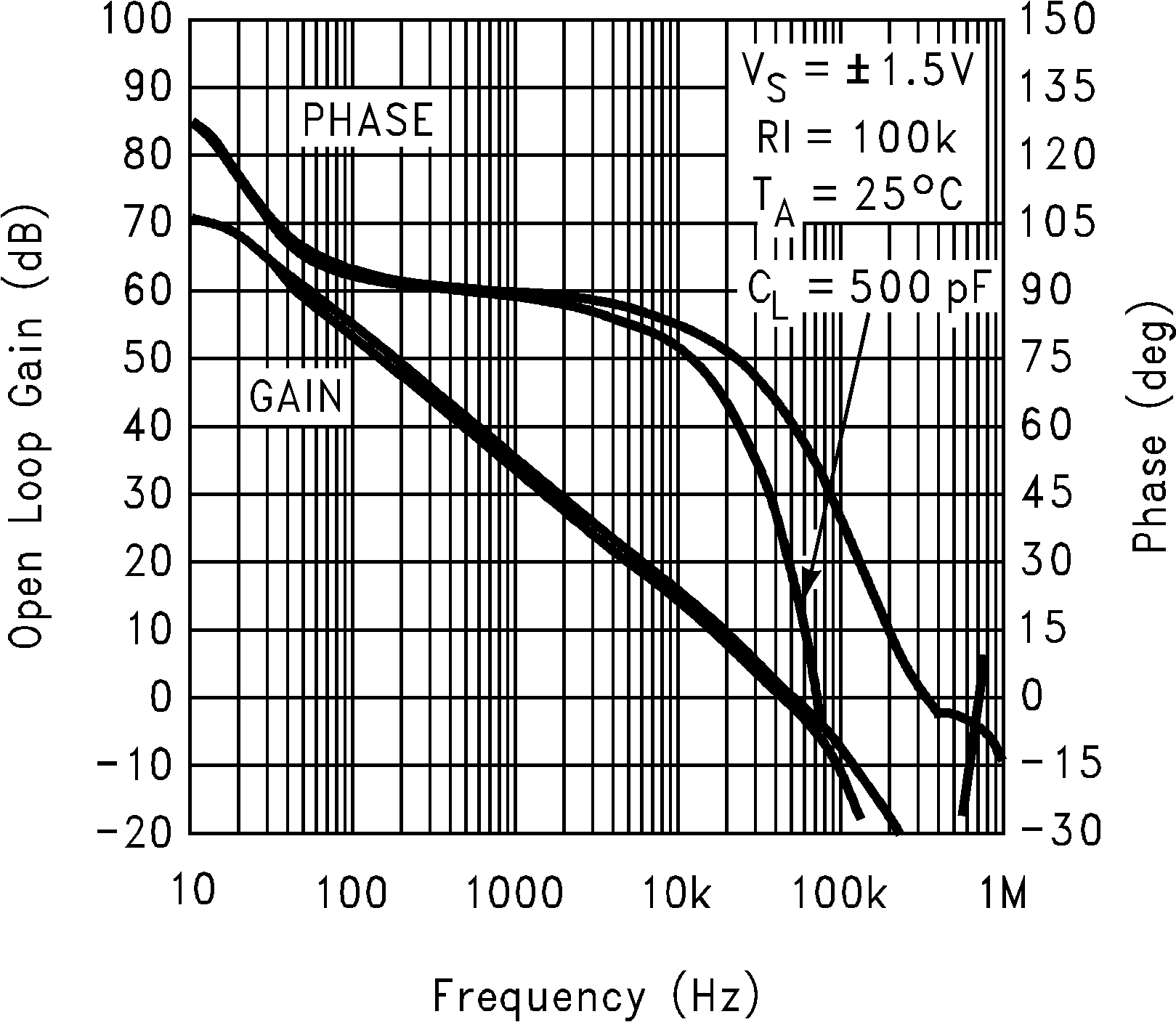

圖 5-16 3V 時增益和相位與容性負載間的關系
