7.3.11 軟啟動和從壓降中恢復
在使用 LM6x4xx-Q1 進行設計時，由于壓降恢復和軟啟動而導致的輸出電壓上升放緩必須被視為單獨的現象。軟啟動由以下任一條件觸發：
- EN 用于打開器件。
- 從斷續等待期恢復；請參閱節 7.3.13。
- 由于過熱保護而從關斷狀態恢復
- 向 IC 的 VIN 施加電源或釋放 VCC UVLO。
觸發軟啟動后，IC 將執行以下操作：
- IC 用來調節輸出電壓的基準從零開始緩慢升高。最終結果是，如果輸出電壓先前為 0V，則 tSS 將達到所需值的 90%。
- 工作模式設置為自動，從而激活二極管仿真。這樣在輸出端已存在電壓時，無需將輸出拉低即可啟動。
- 在軟啟動期間，斷續模式處于禁用狀態；請參閱節 7.3.13。
所有這些操作共同實現浪涌電流受限的啟動。這些操作還允許使用輸出電容器和負載條件，從而使電流在啟動期間接近電流限值而不會觸發斷續。此外，如果輸出電壓已經存在，則不會下拉輸出。請參閱圖 7-13。

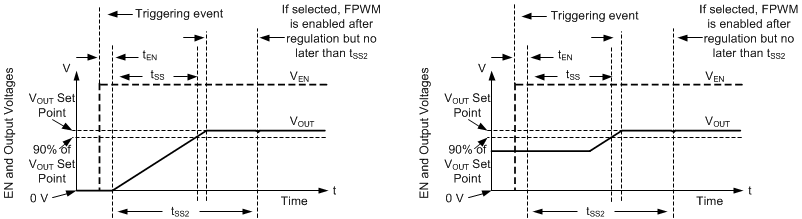

左側曲線顯示了從 0V 開始的軟啟動。右側曲線顯示了從預偏置或非零電壓開始的軟啟動行為。無論哪種情況，輸出電壓都在軟啟動后的 tSS 時間達到所需設定點的 10% 以內。軟啟動期間，F(xiàn)PWM 和斷續模式處于禁用狀態。輸出達到穩壓或 tSS2（以先發生的時間為準）后，斷續和 FPWM 模式均會啟用。
圖 7-13 軟啟動運行無論出于何種原因，只要輸出電壓下降超過幾個百分點，輸出電壓就會緩慢上升。這種情況稱為從壓降中恢復，與軟啟動的區別主要體現在三個方面：
- 僅當輸出電壓低于設定點的 0.4 倍時，才允許斷續。請注意，壓降調節期間會抑制斷續。請參閱節 7.3.13。
- 從壓降中恢復期間允許 FPWM 模式。如果輸出電壓突然被一個外部電源上拉，LM6x4xx-Q1 可在輸出端下拉。請注意，正常運行期間提供的所有保護措施均可用，從而在輸出對高電壓或接地短路時保護器件。
- 基準電壓設置為比實現當前輸出電壓所需的值高出大概 1%?；鶞孰妷翰⒎菑牧汩_始。
盡管名稱如此，但只要輸出電壓低于設定點幾個百分點且持續時間足夠長，從壓降中恢復就會生效，以便：
- 占空比由最短導通時間控制或
- 器件在電流限值下運行。
- 壓降：當輸入電壓不足以生成所需的輸出電壓時。請參閱節 7.4.3.5。
- 嚴重程度不足以觸發斷續或持續時間過短而無法觸發斷續的過流。請參閱節 7.3.13。

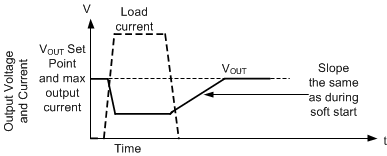

無論是由于高負載還是低輸入電壓導致輸出電壓下降，一旦導致輸出降至設定點以下的條件消除，輸出就會以與啟動期間相同的速度爬升。盡管不會由于壓降而觸發斷續，但如果在恢復期間輸出電壓低于輸出設定點的 0.4 倍且持續時間超過 128 個時鐘周期，則原則上可以在恢復期間觸發斷續。
圖 7-14 從壓降中恢復
